Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | OTC |
Số mô hình: | FD-B6L |
Số lượng đặt hàng tối thiểu: | 1 |
chi tiết đóng gói: | Cánh tay robot 6 trục Giải pháp robot hàn OTC FD-B6L với máy hàn DM350 DM500 để hàn bao bì hàn mig v |
Thời gian giao hàng: | 60 ngày |
Điều khoản thanh toán: | L / C, D / A, D / P, T / T |
Khả năng cung cấp: | 99 |
Số lượng trục: | 6 | Công suất tải trọng tối đa: | 6 kg |
---|---|---|---|
Lặp lại vị trí: | ± 0,08 mm | Dung lượng ổ đĩa: | 4832 W |
Phạm vi làm việc, Cánh tay, J1 (Xoay): | ± 170 ° (± 50 °) | Phạm vi làm việc, Cánh tay, J2 (Cánh tay dưới): | -155 ° đến + 100 ° |
Phạm vi làm việc, Cánh tay, J3 (Cánh tay trên): | -170 ° đến + 190 ° | Khối lượng: | 287 kg |
Điểm nổi bật: | Robot hàn OTC 6 trục,Robot hàn OTC trọng tải 6kg,Robot hàn OTC 4832W |

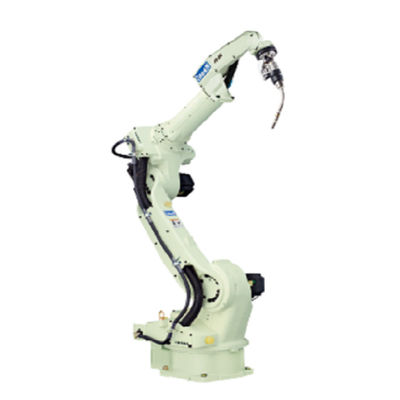

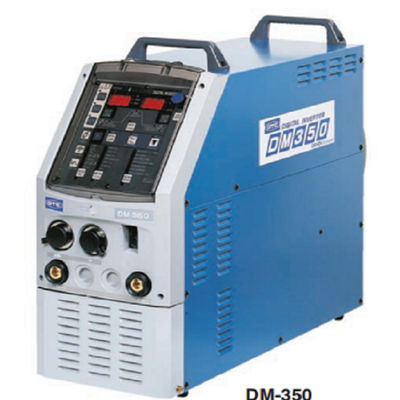

Cánh tay robot 6 trục Giải pháp robot hàn OTC FD-B6L với máy hàn DM350 DM500 để hàn mig
Sự chỉ rõ | Giá trị |
---|---|
Số trục | 6 |
Công suất tải trọng tối đa | 6 kg |
Độ lặp lại vị trí | ± 0,08 mm |
Dung lượng ổ đĩa | 4832 W |
Phạm vi làm việc, Cánh tay, J1 (Xoay) | ± 170 ° (± 50 °) |
Phạm vi làm việc, Cánh tay, J2 (Cánh tay dưới) | -155 ° đến + 100 ° |
Phạm vi làm việc, Cánh tay, J3 (Cánh tay trên) | -170 ° đến + 190 ° |
Phạm vi làm việc, Cổ tay, J4 (Swing) | ± 155 ° (+/- 170 °) |
Phạm vi làm việc, Cổ tay, J5 (Uốn) | -45 ° đến + 225 ° |
Phạm vi làm việc, Cổ tay, J6 (Xoắn) | ± 205 ° (+ / 360 °) |
Vận tốc tối đa, Cánh tay, J1 (Xoay) | 3,40 rad / s (195 ° / s) (3,05 rad / s (175 ° / s) |
Vận tốc tối đa, Cánh tay, J2 (Cánh tay dưới) | 3,49 rad / s (200 ° / s) |
Vận tốc tối đa, Cánh tay, J3 (Cánh tay trên) | 3,49 rad / s (200 ° / s) |
Vận tốc tối đa, Cổ tay, J4 (Đu quay) | 7,50 rad / s (430 ° / s) |
Vận tốc tối đa, Cổ tay, J5 (Uốn) | 7,50 rad / s (430 ° / s) |
Vận tốc tối đa, Cổ tay, J6 (Xoắn) | 11,0 rad / s (630 ° / s) |
Tải trọng cổ tay, Moment cho phép, J4 (Swing) | 10,5 N * m |
Tải trọng cổ tay, Moment cho phép, J5 (Uốn) | 10,5 N * m |
Tải trọng cổ tay, Khoảnh khắc cho phép, J6 (Xoắn) | 5,9 N * m |
Tải trọng cổ tay, Moment quán tính cho phép, J4 (Swing) | 0,28 kg * m² |
Tải trọng cổ tay, Mômen quán tính cho phép, J5 (Uốn) | 0,28 kg * m² |
Tải trọng cổ tay, Mômen quán tính cho phép, J6 (Xoắn) | 0,06 kg * m² |
Khu vực mặt cắt hoạt động của cánh tay | 6,37 m² x 340 ° |
Điều kiện môi trường xung quanh | (0 đến 45 ° C), 20 ~ 80% RH (Không ngưng tụ) |
Khối lượng | 287 kg |
Khả năng tải trọng cánh tay trên | 44,09 lbs.20 kg |
Loại cài đặt | Sàn / Trần / Tường |
Sơn màu | Màu trắng (ký hiệu Munsell 10GY 9/1) |
