Kích thước cơ thể và kết nối cuối: | Kích thước: NPS 2 / DN 50 | Kiểu dáng: | Kết nối: NPT, |
---|---|---|---|
Áp suất đầu vào hoạt động tối đa: | 1/4 x 3/8 inch / 6.4 x 9.5 mm: | Áp suất đầu ra tối đa: | 66 psig / 4,5 thanh |
Áp suất chênh lệch tối thiểu: | 1,5 psid / 0,10 bar d | Dải áp suất đầu ra: | 3,5 inch trong chín phạm vi |
Trọng lượng trung bình: | 21 lbs / 10 kg | ||
Điểm nổi bật: | Bộ điều chỉnh giảm áp suất NPT,Bộ định vị van gắn liền thí điểm,Bộ điều chỉnh giảm áp suất vỏ |

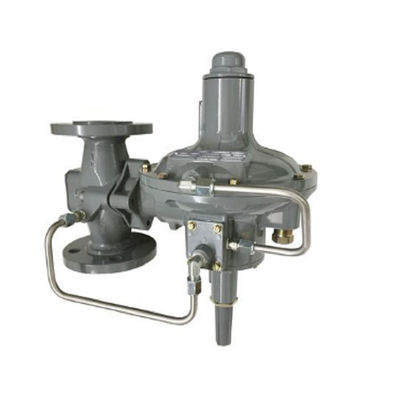

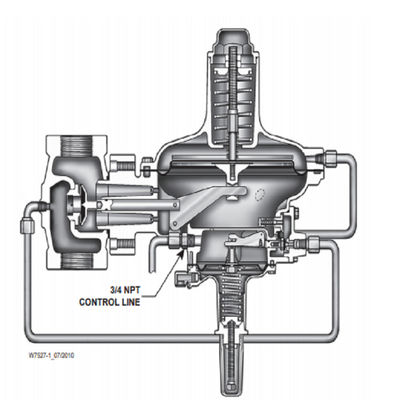

Bộ điều chỉnh giảm áp 299H của với một hoa tiêu được gắn liền với vỏ thiết bị truyền động như một van cá cho van
Thông số kỹ thuật cho các cấu tạo Dòng 299H được đưa ra dưới đây.Một số thông số kỹ thuật cho một bộ điều chỉnh nhất định như ban đầu
Kích thước cơ thể và kết nối kết thúc | Kích thước: NPS 1-1 / 4, NPS 1-1 / 2, NPS 2 / DN 50 |
Phong cách | Kết nối: NPT, CL125 FF mặt bích, CL250 RF mặt bích, PN 10/16 mặt bích |
Áp suất đầu vào hoạt động tối đa | 1/4 x 3/8 inch / 6.4 x 9.5 mm: 175 psig / 12,1 bar |
3/8 inch / 9,5 mm: 175 psig / 12,1 bar | |
Áp suất đầu ra (vỏ bọc) tối đa | 66 psig / 4,5 thanh |
Áp suất chênh lệch tối thiểu cho toàn bộ cú đánh | 1,5 psid / 0,10 bar d |
Dải áp suất đầu ra | 3,5 inch wc đến 60 psig / 9 mbar đến 4,14 bar trong chín phạm vi |
Đăng ký áp suất | Đăng ký nội bộ, bên ngoài hoặc kép |
Trọng lượng trung bình | 21 lbs / 10 kg |
