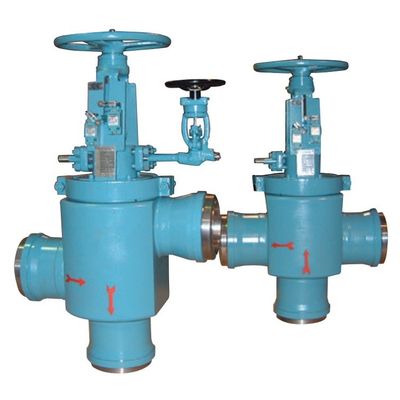

Hệ thống cách ly bộ làm nóng nước cấp điển hình Sempell Model AVS 4/5 HP Van bảo vệ bộ làm nóng sơ bộ

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: Sempell
Số mô hình: AVS 4/5 Van bảo vệ bộ làm nóng trước HP
Số lượng đặt hàng tối thiểu: 1 bộ
chi tiết đóng gói: Hộp đựng
Thời gian giao hàng: 45 ngày làm việc
Điều khoản thanh toán: L / C, T / T, D / P, Western Union, D / A
Khả năng cung cấp: 10 bộ / tháng
Kết nối cuối: BƯỚM HÀN Vật chất: Thép carbon
Lớp áp lực: ASME, PN Lớp ngắt: Loại V (FCI 70-2)
Kích thước van: NPS 6 / DN 150, NPS 4 / DN 100, NPS 3 Kích thước van tiêu chuẩn: NPS, DN
Loại van: Van ba chiều, Quả cầu, Sản phẩm được chế tạo Kiểm tra van: AVS 4
Van ba chiều: AVS 5 Thép giả: DIN - PN 160 - 500
Kiểm soát đường ống: DIN - DN 15
Điểm nổi bật:

Bảo vệ trước bộ điều khiển khí nén

,

van điều khiển khí nén ASME

,

van điều khiển khí nén DN150

Hệ thống cách ly bộ làm nóng nước cấp điển hình Sempell Model AVS 4/5 HP Van bảo vệ bộ làm nóng sơ bộ

Đặc trưng

• Thân bằng thép rèn.

• Cơ thể ở dạng mảnh để giảm một số mối hàn và phụ kiện.

• Thân cũng có sẵn dưới dạng một khối duy nhất - do đó loại bỏ các đường hàn miệng phun.

• Chuyển đổi nhanh chóng, để tránh làm hỏng thêm các đường ống nước cấp HP.

• Các giải pháp thay thế với việc điều chỉnh tốc độ đóng cửa bằng các giải pháp khác nhau.Sau đó, điều này là bắt buộc nếu nước có thể va vào và làm hỏng vách ngăn của thiết bị gia nhiệt sơ bộ hoặc nếu khách hàng quy định thời gian vận hành.

• Hoạt động đồng thời của hai van chính với một van thí điểm.

• Chỉ mở bộ gia nhiệt sơ bộ sau khi cân bằng áp suất - tăng tính an toàn vì công việc được thực hiện phía sau van.

• Hệ thống vận hành trung bình - không có thiết bị truyền động nặng.

• Có sẵn các giải pháp thay thế để lựa chọn các van thí điểm.



Ứng dụng chung

Trong trường hợp hệ thống ống bị lỗi, các van này được thiết kế để ngừng cấp nước cấp áp suất cao và đi qua nó xung quanh lò sưởi hoặc một nhóm lò sưởi trong thời gian ngắn nhất.Hệ thống được bảo vệ bằng cách lắp đặt một van chuyển đổi đóng nhanh phía trước và một van một chiều đóng nhanh phía sau bộ gia nhiệt trong đường ống.Công suất động lực là áp suất nước cấp, để hệ thống được an toàn nếu nguồn cung cấp điện hoặc khí nén bị hỏng.



Kích thước: DN 80 - 500

Nhiệt độ: 100 - 360 ° C

Vật liệu cơ thể: 1.0460 1.7335 1.5415 1.6368 A105 A182F12

Lớp áp lực: PN 160 - PN 500



Van đóng nhanh

Để dễ dàng lắp đặt các van AV, chúng tốt nhất nên được lắp đặt ở vị trí thẳng đứng.Tổn thất áp suất của chúng tương đương với dải tần 90 ° và về cơ bản có lợi hơn đáng kể so với phụ kiện chữ T.Trong trường hợp các nhóm bộ gia nhiệt sơ bộ, các thân van được thiết kế như các phụ kiện, có thể phục vụ cho việc phân phối đường nước cấp đến các bộ gia nhiệt sơ bộ riêng lẻ.
