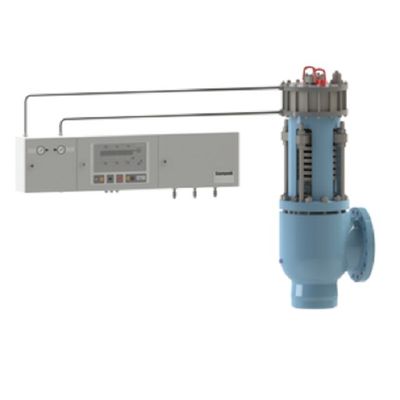

SOT Sempell Model SOT Thiết kế với đầu hàn hoặc kết nối mặt bích Van an toàn hơi áp suất cao

SOT Sempell Model SOT Thiết kế với đầu hàn hoặc kết nối mặt bích Van an toàn hơi áp suất cao

Van an toàn áp suất cao để bảo vệ nồi hơi trong thiết kế lò xo đĩa với đầu hàn hoặc kết nối mặt bích

Đặc trưng

Độ kín cao để thiết lập áp suất do tải bổ sung
Hoạt động trơn tru (không có lực do popping)
Lò xo đĩa cho phép chịu lực cao hơn so với lò xo xoắn.Điều này dẫn đến áp suất đặt cao ngay cả đối với công suất lớn.
Dừng nâng cơ đảm bảo sự ổn định chức năng
Khóa để kiểm tra thủy tĩnh mà không có bộ phận bổ sung
Áp suất ngược cho phép cao

Thông số kỹ thuật

Kích thước Inlet: DN 100 - DN 600
NPS 4 - NPS24

Phạm vi nhiệt độ:

Lên đến +700 ° C / +1300 ° F

Áp suất đặt:

10 bar - 450 bar

Đường kính lỗ
66 mm - 438 mm

Thiết kế:

Mở nắp ca-pô
Piston cân bằng
Loại lò xo đĩa
hỗ trợ khí nén

Vật liệu cơ thể:

1.0460 / SA105
1.0619 / SA216 WCB
1.7335 / SA182 F12
1.7357 / SA217 WC6
1,7380 / SA18 F22
1.7379 / SA217 WC9
1.4903 / SA182 F91
1.4901 / SA182 F92

Phụ kiện:

Người chỉ thị vị trí

Các ứng dụng

Nồi hơi EN12952 và TRD.Bão hòa hơi nước siêu nóng và siêu tới hạn.Cũng thích hợp cho các ứng dụng khí cụ thể, nơi cần kiểm soát đầy đủ.

Các Hệ thống Giảm áp An toàn Có Kiểm soát (CSPRS) này sử dụng một thiết bị truyền động để cung cấp hiệu suất được kiểm soát hoàn hảo trong việc bảo vệ áp suất tuân thủ đầy đủ các yêu cầu của EN và TRD.Các van này có thể được tùy chỉnh hoàn toàn để hoàn toàn phù hợp với các yêu cầu của ứng dụng về độ kín của chỗ ngồi, hiệu suất quá áp và xả đáy.Lò xo xoắn (Loại SOH) hoặc lò xo đĩa (Loại SOT) cho van lớn hơn.Kết hợp với bộ điều khiển điện khí nén STE4 hoặc bộ điều khiển khí nén STE5, với các dự phòng và kiểm tra nội tuyến.Loại TÜV đã được kiểm tra theo PED & EN4126-5.
