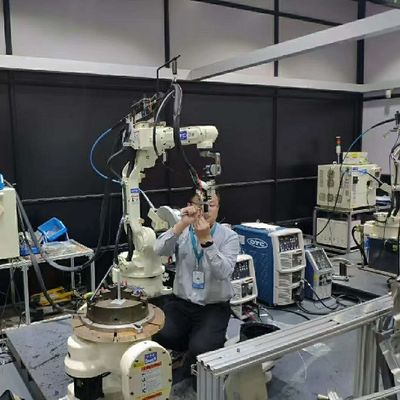

máy trạm hàn rô bốt FD-V25 rô bốt 6 trục hàn hồ quang, rô bốt hàn tự động xử lý vật liệu cho OTC
Mô tả Sản phẩm
| Sự chỉ rõ | Giá trị |
|---|---|
| Số trục | 6 |
| Công suất tải trọng tối đa | 55 lbs.(25 kg) |
| Độ lặp lại vị trí | ± 0,003 "(± 0,07 mm) (Chú thích 1) |
| Phạm vi tiếp cận theo chiều ngang | 67,32 "(1710 mm) |
| Phạm vi tiếp cận dọc | 117,28 "(2979 mm) |
| Dung lượng ổ đĩa | 5600 W |
| Phạm vi làm việc, Cánh tay, J1 (Xoay) | ± 170 ° (± 50 °) (Chú thích 2) |
| Phạm vi làm việc, Cánh tay, J2 (Cánh tay dưới) | -155 ° đến +100 ° |
| Phạm vi làm việc, Cánh tay, J3 (Cánh tay trên) | -170 ° đến + 260 ° (Lưu ý 4) |
| Phạm vi làm việc, Cổ tay, J4 (Swing) | ± 180 ° |
| Phạm vi làm việc, Cổ tay, J5 (Uốn) | -50 ° đến + 230 ° |
| Phạm vi làm việc, Cổ tay, J6 (Xoắn) | ± 360 ° |
| Vận tốc tối đa, Cánh tay, J1 (Xoay) | 3,40 rad / s (195 ° / s) [3,05 rad / s (175 ° / s)] (Chú thích 2) |
| Vận tốc tối đa, Cánh tay, J2 (Cánh tay dưới) | 3,32 rad / s (190 ° / s) |
| Vận tốc tối đa, Cánh tay, J3 (Cánh tay trên) | 3,14 rad / s (180 ° / s) |
| Vận tốc tối đa, Cổ tay, J4 (Đu quay) | 6,98 rad / s (400 ° / s) |
| Vận tốc tối đa, Cổ tay, J5 (Uốn) | 6,98 rad / s (400 ° / s) |
| Vận tốc tối đa, Cổ tay, J6 (Xoắn) | 10,47 rad / s (600 ° / s) |
| Tải trọng cổ tay, Moment cho phép, J4 (Swing) | 52,6 N⋅m |
| Tải trọng cổ tay, Moment cho phép, J5 (Uốn) | 52,6 N⋅m |
| Tải trọng cổ tay, Khoảnh khắc cho phép, J6 (Xoắn) | 24,5 N⋅m |
| Tải trọng cổ tay, Mômen quán tính cho phép, J4 (Đu quay) | 1,09 kg⋅m² |
| Tải trọng cổ tay, Mômen quán tính cho phép, J5 (Uốn) | 1,09 kg⋅m² |
| Tải trọng cổ tay, Mômen quán tính cho phép, J6 (Xoắn) | 0,24 kg⋅m² |
| Khu vực mặt cắt hoạt động của cánh tay | 5,27 m² x 340 ° |
| Điều kiện môi trường | 32 đến 113 ºF (0 đến 45 ° C), 20 ~ 80% RH |
| Khối lượng | 613 lbs.(278 kg) |
| Khả năng tải trọng cánh tay trên | 22 lbs.(10 kg) |
| Loại cài đặt | Sàn / Trần / Tường |
| Sơn màu | Màu trắng (ký hiệu Munsell 10GY 9/1) |

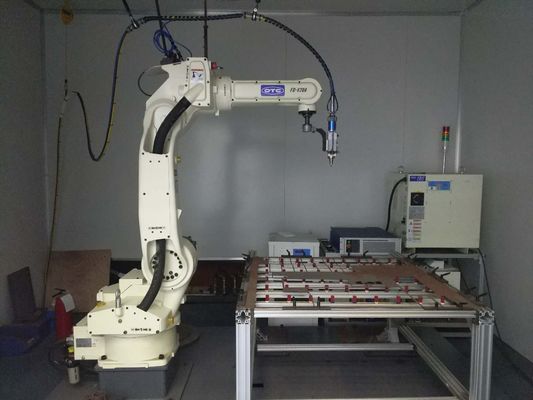

Robot 6 trục FD-V25 của chúng tôi được thiết kế cho các ứng dụng hàn hồ quang, cắt và xử lý vật liệu yêu cầu trọng tải lớn hơn.Cáp tín hiệu ứng dụng tích hợp giúp đơn giản hóa việc tích hợp và cài đặt.
• Cung cấp phạm vi làm việc rộng với một cánh tay khớp nối độc lập
• Kết nối kỹ thuật số liền mạch với tất cả các bộ nguồn hàn thương hiệu OTC DAIHEN
• Cải thiện khả năng kiểm soát hạn chế rung động cung cấp chuyển động của robot mượt mà
• Công nghệ nguồn duy nhất - tất cả các thành phần được sản xuất bởi OTC DAIHEN.
• Thiết kế rất linh hoạt hỗ trợ các ứng dụng hàn, cắt và xử lý vật liệu
• Kiến trúc mở dựa trên Windows XP
• Dung lượng bộ nhớ lớn và 40 tín hiệu điều khiển Đầu vào / 40 Đầu ra
• Các chức năng PLC nâng cao cho phép chỉnh sửa sơ đồ bậc thang trực tiếp thông qua mặt dây dạy
• Khả năng mạng - kết nối với các kết nối Ethernet, DeviceNet và PROFIBUS (có thể yêu cầu phần cứng bổ sung)
• Màn hình biểu tượng hỗ trợ giảng dạy nhanh chóng và dễ dàng
• Màn hình màu VGA 640 × 480 với đèn nền LED hiển thị 65536 màu
• Công tắc bật 3 vị trí cung cấp độ an toàn cao hơn
• Chức năng đa màn hình cho phép người dùng xem đồng thời 4 màn hình
• Chức năng trợ giúp trên màn hình với đầy đủ hướng dẫn sử dụng
• Màn hình cảm ứng tiêu chuẩn hiển thị với thao tác quay số chạy nhanh
