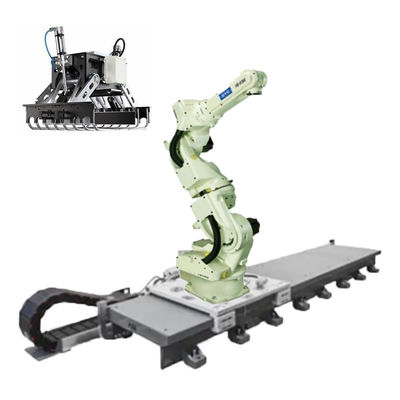

cánh tay rô bốt OTC FD-V20S cánh tay rô bốt 6 trục với bộ kẹp rô bốt và bộ theo dõi tuyến tính để gắp và đặt
Mô tả Sản phẩm
| Sự chỉ rõ | Giá trị |
|---|---|
| Số trục | 7 |
| Công suất tải trọng tối đa | 20kg |
| Khả năng lặp lại vị trí | +/- 0,08 mm (Lưu ý 1) |
| Tầm với ngang | 1710mm |
| Phạm vi theo chiều dọc | 2913mm |
| Dung lượng ổ đĩa | 6600W |
| Phạm vi làm việc, Cánh tay, J1 (Xoay) | +/- 170° |
| Phạm vi làm việc, Cánh tay, J2 (Cánh tay dưới) | -145°~ +70° |
| Phạm vi làm việc, Cánh tay, J3 (Cánh tay trên) | -170°~ +160° |
| Phạm vi làm việc, Cổ tay, J4 (Xoay) | +/- 180° |
| Phạm vi làm việc, Cổ tay, J5 (Uốn) | -50°~ +230° (Lưu ý 2) |
| Phạm vi làm việc, Cổ tay, J6 (Xoắn) | +/- 360° (Lưu ý 2) |
| Vận tốc tối đa, Cánh tay, J1 (Xoay) | 3,40 rad/s {195°/s} |
| Vận tốc tối đa, Cánh tay, J2 (Cánh tay dưới) | 3,32 rad/s {190°/s} |
| Vận tốc tối đa, Cánh tay, J3 (Cánh tay trên) | 3,14 rad/s {180°/s} |
| Vận tốc tối đa, Cổ tay, J4 (Swing) | 6,98 rad/s {400°/s} |
| Vận tốc tối đa, Cổ tay, J5 (Uốn) | 6,98 rad/s {400°/s} |
| Vận tốc tối đa, Cổ tay, J6 (Xoắn) | 10,5 rad/giây {600°/giây} |
| Tải trọng cổ tay, Khoảnh khắc cho phép, J4 (Swing) | 43,7N*m |
| Tải trọng cổ tay, Khoảnh khắc cho phép, J5 (Uốn) | 43,7N*m |
| Tải trọng cổ tay, Khoảnh khắc cho phép, J6 (Xoắn) | 19,6N*m |
| Tải trọng cổ tay, Mômen quán tính cho phép, J4 (Đu đưa) | 1,09 kg*m^2 |
| Tải trọng cổ tay, Mômen quán tính cho phép, J5 (Uốn cong) | 1,09 kg *m^2 |
| Tải trọng cổ tay, Mô men quán tính cho phép, J6 (Xoắn) | 0,24 kg *m^2 |
| Diện tích mặt cắt hoạt động của cánh tay | 3,91 m^2 x 340° |
| Điều kiện môi trường | 0 ~ 45°C, 20 ~ 80 %RH (Không ngưng tụ) |
| Khối | 321 kg |
| Khả năng chịu tải của cánh tay trên | 20 kg (Lưu ý 3) |
| Loại cài đặt | loại sàn |
| Sơn màu | Trắng (Munsell 10GY9/1) |
Rô-bốt 7 trục FD-V20S của chúng tôi cung cấp tải trọng lớn nhất trong số các loại rô-bốt này và rất phù hợp cho các ứng dụng hàn hồ quang, cắt plasma không khí và xử lý vật liệu.
• Xoay trục thứ 7 cho phép tránh nhiễu mà không làm thay đổi vị trí và/hoặc trạng thái của dụng cụ cuối cánh tay
• Luôn duy trì góc và tư thế tối ưu của dụng cụ ở cuối cánh tay, giúp nâng cao chất lượng mối hàn và dễ dàng lập trình
• Cung cấp một phạm vi làm việc rộng với một cánh tay khớp nối độc lập
• Kết nối kỹ thuật số liền mạch với tất cả các nguồn hàn thương hiệu OTC DAIHEN
• Cải thiện khả năng kiểm soát hạn chế rung giúp rô-bốt chuyển động trơn tru
• Tích hợp cảm biến sốc cơ khí
• Công nghệ nguồn đơn – tất cả các thành phần được sản xuất bởi OTC DAIHEN.
• Thiết kế rất linh hoạt hỗ trợ hầu hết các ứng dụng hàn
• Kiến trúc mở dựa trên Windows XP
• Dung lượng bộ nhớ lớn và 40 tín hiệu điều khiển Input / 40 Output
• Các chức năng PLC nâng cao cho phép chỉnh sửa sơ đồ bậc thang trực tiếp thông qua mặt dây chuyền dạy
• Khả năng mạng – kết nối với các kết nối Ethernet, DeviceNet và PROFIBUS (có thể yêu cầu phần cứng bổ sung)
• Hiển thị biểu tượng hỗ trợ giảng dạy nhanh chóng và dễ dàng
• Màn hình màu VGA 640×480 với đèn nền LED hiển thị 65536 màu
• Công tắc kích hoạt 3 vị trí giúp tăng độ an toàn
• Chức năng đa màn hình cho phép người dùng xem đồng thời 4 màn hình
• Chức năng trợ giúp trên màn hình với hướng dẫn sử dụng đầy đủ
• Màn hình cảm ứng tiêu chuẩn với thao tác quay số chạy bộ
