| Loại van | van điều khiển khí nén |
|---|---|
| Máy định vị van | flowserve 3200MD |
| Đặc điểm dòng chảy | Tỷ lệ tương đương sửa đổi, tuyến tính |
| Nhiệt độ hoạt động | Nhiệt độ thấp (-40F), Nhiệt độ cao (250F) |
| Vật liệu | Thép carbon, không gỉ, Duplex, hợp kim |
| Tín hiệu đầu vào | 4-20mA (hai dây) |
| Truyền thông | HART 5/6/7, Profibus PA (tùy chọn) |
| Áp lực cung cấp | 20 ‰ 100 psi (1,4 ‰ 6,9 bar) |

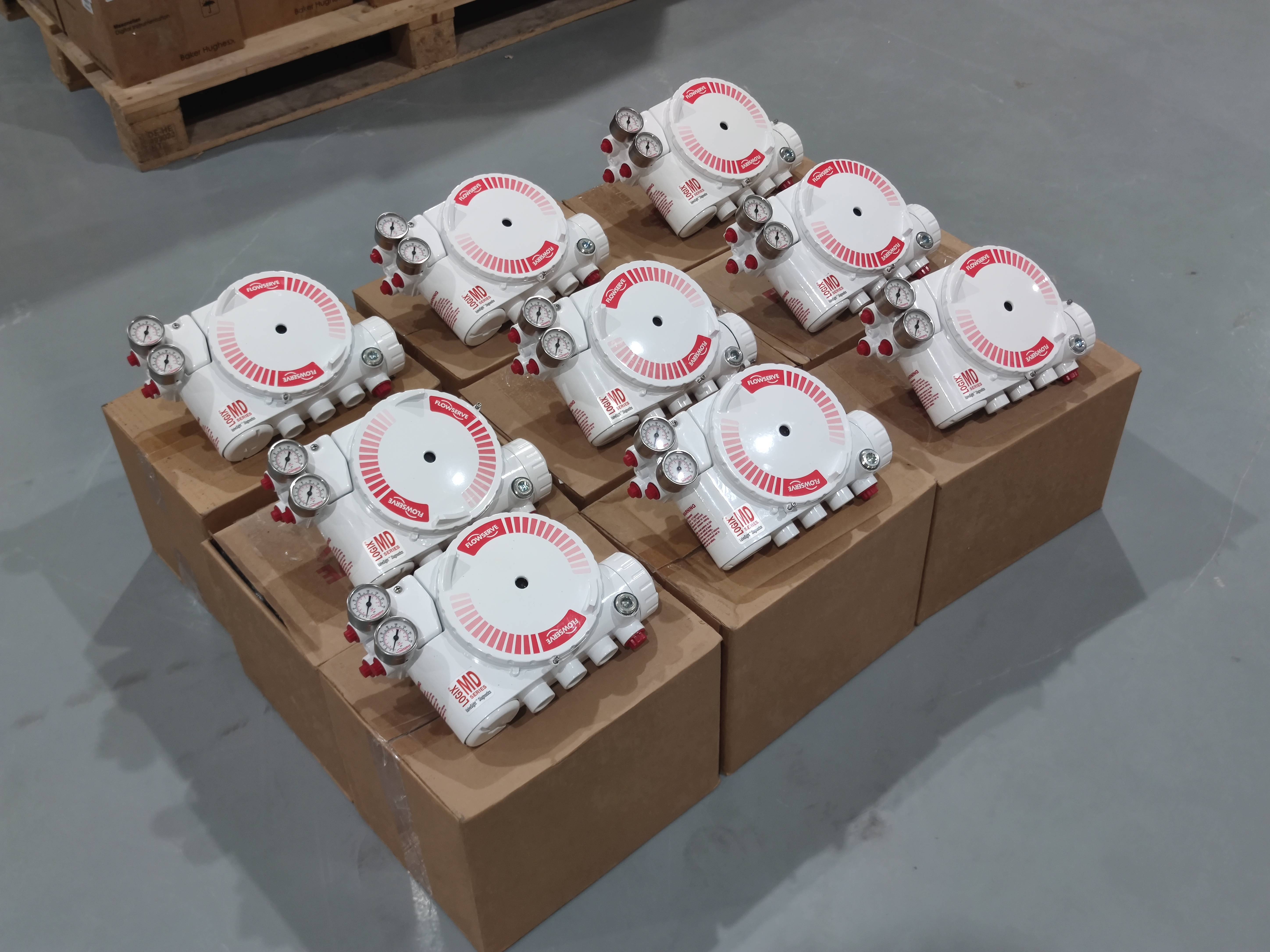

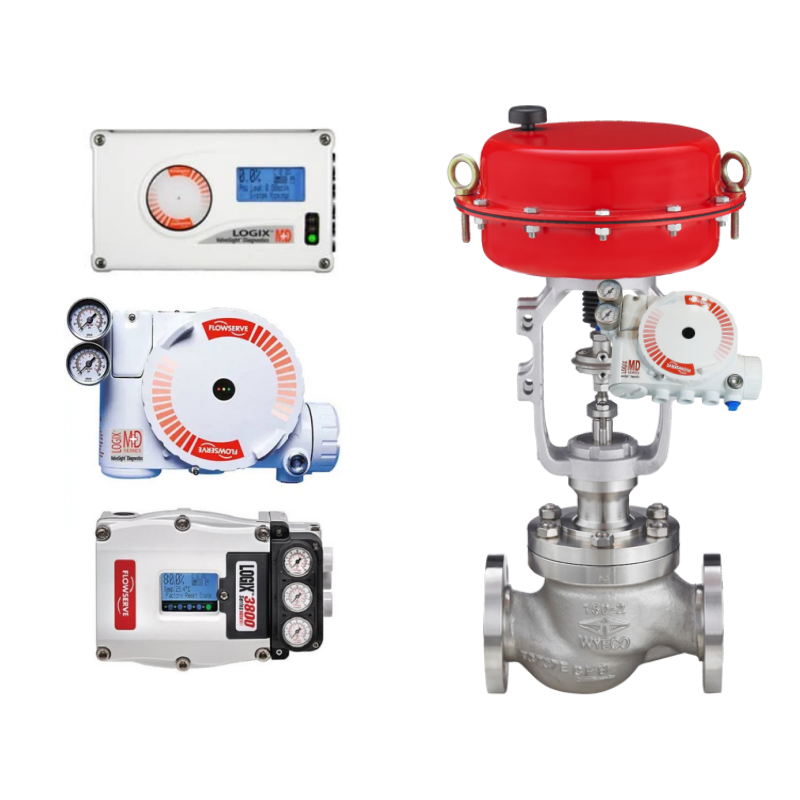

Flowserve Logix 3200MD là một thiết bị định vị van kỹ thuật số hiệu suất cao được thiết kế để điều khiển van chính xác trong tự động hóa công nghiệp.nó theo dõi và điều chỉnh vị trí van trong thời gian thực, đảm bảo sự ổn định và độ tin cậy của quy trình. Hỗ trợ truyền thông từ xa hai chiều và tương thích với các thiết bị điều khiển khác nhau (đường thẳng / xoay, hai / hoạt động đơn),nó tích hợp chẩn đoán thông minh để dự đoán các lỗi tiềm năng trong vanThiết kế nhỏ gọn và phạm vi nhiệt độ rộng (-40 °C đến 85 °C) làm cho nó lý tưởng cho các ngành công nghiệp đòi hỏi cao như hóa dầu,sức mạnh, và dược phẩm.
Độ chính xác định vị của ± 0,25% quy mô đầy đủ đảm bảo điều khiển van chính xác. Thời gian phản ứng < 1 ms cho phép thích nghi nhanh với những thay đổi quá trình năng động.
Phần mềm ValveSight với công nghệ FDT / DTM cung cấp giám sát tình trạng thời gian thực và hơn 100 cảnh báo lỗi..
Hỗ trợ các giao thức HART 5/6/7 để cấu hình thông qua các thiết bị cầm tay hoặc phần mềm PC.
Bảo vệ IP66/IP67 chịu được môi trường khắc nghiệt (bụi, ẩm). Chứng nhận chống nổ (ATEX, FM) phù hợp với các khu vực nguy hiểm, với các tùy chọn nhà ở bằng nhôm hoặc thép không gỉ.
Được cung cấp trực tiếp bằng tín hiệu 4-20mA (đối với dòng khởi động thấp đến 3,6mA mà không có thẻ AO).
| Tín hiệu đầu vào | 4-20 mA DC (HART) |
|---|---|
| Giao thức thông tin | HART 5 / 6 / 7 |
| Độ chính xác vị trí | ≤ 0,2% tính tuyến tính; ≤ 0,1% khả năng lặp lại |
| Áp lực cung cấp | 20-100 psi (1,4-6,9 bar) |
| Thời gian phản ứng | ≤ 100 ms |
| Tự động hiệu chuẩn | Có (cài đặt một nút) |
| Hiển thị | LCD đèn nền với các nút cấu hình địa phương |
| Chẩn đoán | Di chuyển van, xu hướng áp suất, ma sát thiết bị điều khiển |
| Xếp hạng khoang | IP66 / NEMA 4X |
| Vật liệu nhà ở | Nhôm anodized với lớp phủ epoxy |
| Phạm vi nhiệt độ môi trường | -40 °C đến +85 °C |
| Chấp nhận vị trí nguy hiểm | CSA, ATEX, IECEx (Mô hình chống nổ & IS) |
| Loại lắp đặt | Khả năng vận hành tuyến tính hoặc xoay |
