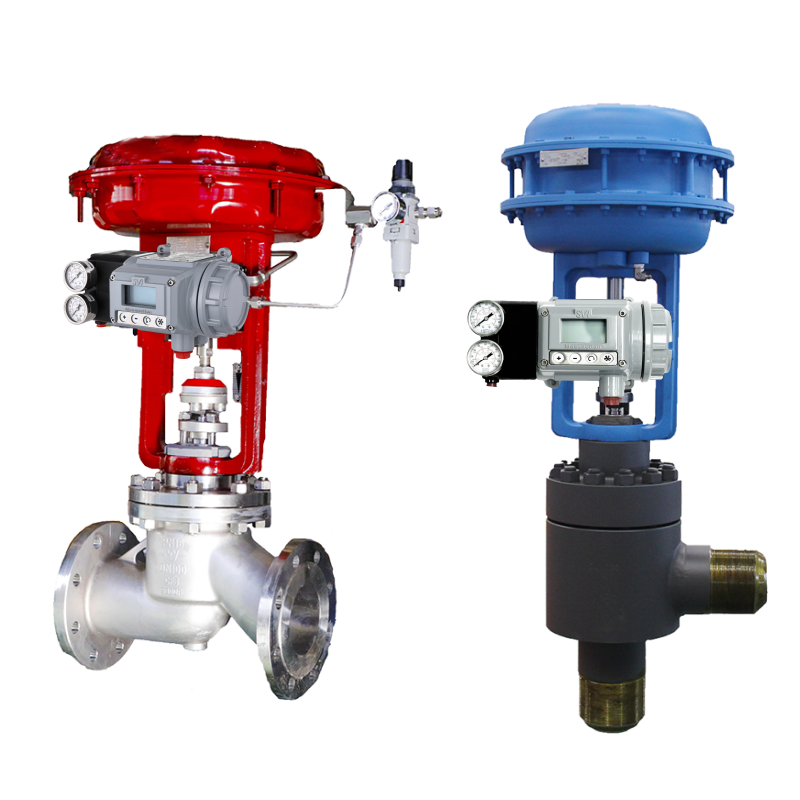

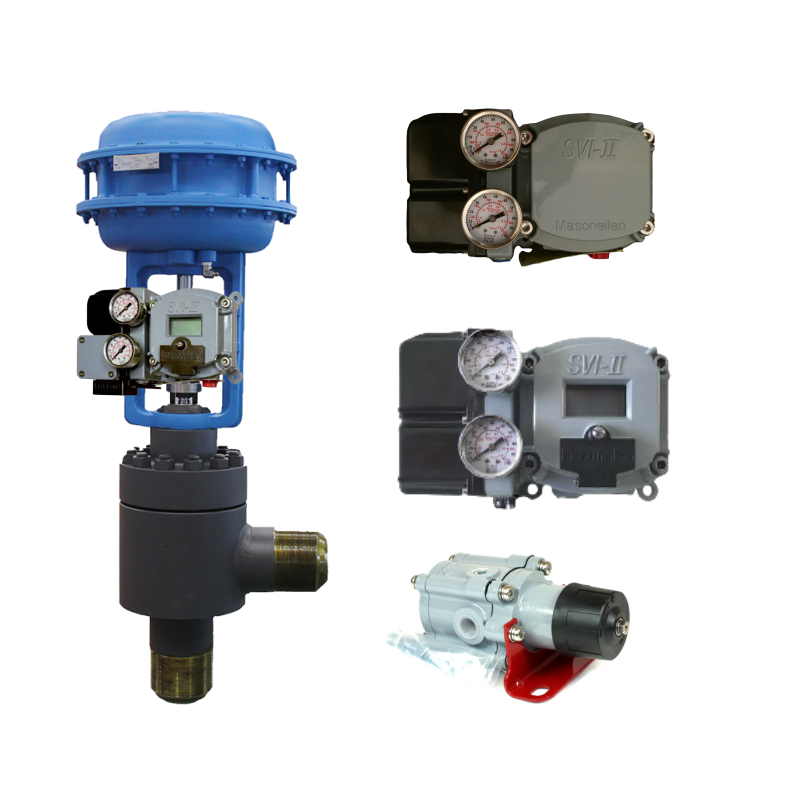

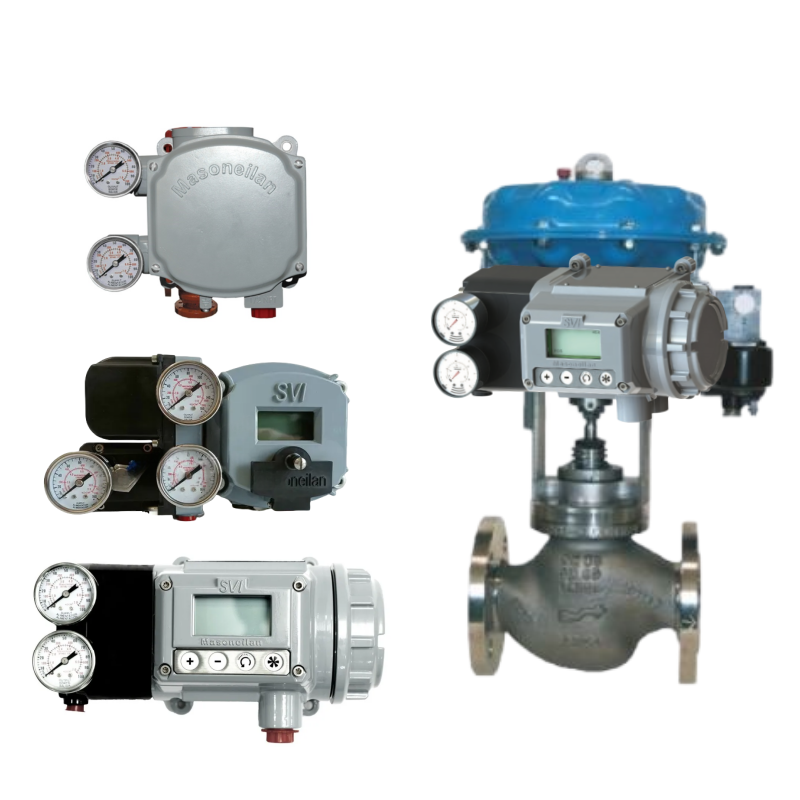

Máy định vị van thông minh Masoneilan SVI2 với van Trung Quốc
Bảng giới thiệu sản phẩm
Masoneilan SVI2 là một thiết bị định vị van thông minh hiệu suất cao. Khi kết hợp với van Trung Quốc, nó cung cấp điều khiển chính xác và đáng tin cậy cho các ứng dụng công nghiệp.
Thông số kỹ thuật
Hiệu suất
- Hysteresis + Deadband: ± 0,2%
- Khả năng lặp lại: ± 0,2%
- Độ nhạy: ± 0,2%
- Phù hợp: ± 0,3%
- Độ chính xác: ± 0,5% (thường + 0,25%)
Sức mạnh đầu vào và tín hiệu
- Tín hiệu: 4 - 20mA với giao thức liên lạc HART®
- Nguồn cung cấp điện: lấy từ tín hiệu điều khiển 4 - 20mA
- Điện áp đầu cuối tối thiểu: 11,2 volt DC
- Tín hiệu hiện tại tối thiểu: 3.6mA
Điều kiện vận hành
- Phạm vi nhiệt độ hoạt động: - 58 ° F đến + 185 ° F (- 50 ° C đến + 85 ° C)
- Áp suất không khí:
- Động tác đơn: 20 - 100 psi (1.4 - 6.9 bar)
- Double - tác động: 20 - 150 psi (1.4 - 10.3 bar)
- Tiêu thụ không khí:
- Một vai diễn:
- 30 psi (2,1 bar): 0,22 sqm (8/m)
- 60 psi (4,2 bar): 0,282 sqm (81/m)
- 90 psi (6,3 bar): 0,424 sqm (21/m)
- Chơi đôi:
- 30 psi (2,1 bar): 0,424 sqm (21/m)
- 60 psi (4,2 bar): 0,565 sqm (61/m)
- 90 psi (6,3 bar): 0,847 sqm (241/m)
- 120 psi (8,4 bar): 10,6 sqm (301/m)
Vật liệu và xây dựng
- Nhà máy: Nhà máy nhôm tiêu chuẩn, thép không gỉ có sẵn theo yêu cầu
- Lớp phủ: Polyurethane màu xám, phù hợp với ISO 12944 - 2 Category C4
Chứng nhận và tuân thủ
- HART Protocol: Hỗ trợ HART phiên bản 5 hoặc 7 giao thức
- Tiêu chuẩn EMC: phù hợp với EN 61000 - 4 - 2, 3, 5, 6, 8 và IEC 8014 - 2, - 3, - 4
- Giấy chứng nhận an toàn: FM, FMA, FIX, IECEx
- Chứng nhận khu vực: CCC, ITRL, CCOE, CU - TR, AZS, UZ, INMETRO, JIS, KOSHA, IA, UKRAINE
- Đánh giá bảo vệ nhà ở: NEMA 4X/IP66
- Nhãn CE: Phù hợp với EC6I508 Phần 2 - 3 cho SIL2 tự tuân thủ
Chẩn đoán và đặc điểm
- Năm cảm biến áp suất: Để giám sát và chẩn đoán
- Đếm nhịp đập: ghi lại tổng số nhịp đập van
- Thời gian hoạt động van: Kỷ lục thời gian dành cho việc mở, đóng và gần đóng các vị trí
- Offline Control Valve Signature: Hỗ trợ chữ ký van điều khiển ngoại tuyến bằng VarVue Suite hoặc Advanced DTM
- Theo dõi ma sát trực tuyến: Theo dõi ma sát trực tuyến thông qua Valve Aware
- Chẩn đoán nâng cấp: Mảnh - cấp độ chẩn đoán nâng cấp dựa trên yêu cầu của người dùng
Truyền thông và đầu ra
- Position Transmitter: 4 - 20mA, hai - dây xoay được cung cấp, với 10 - 24 Vdc điện áp tiêu chuẩn
- Khối liên lạc kỹ thuật số có thể cấu hình: Hai cấu hình và xây dựng - trong cô lập chuyển đổi trạng thái rắn, 30 Vdc, 1A
Phạm vi động cơ
- Di chuyển tuyến tính: 0,25 inch (6,4 mm) đến 6 inch (cài đặt tiêu chuẩn); trên 6 inch (150 mm) đòi hỏi phải gắn dài
- Chuyển động xoay: 18 - 140 độ
- Độ phân giải cảm biến đột quỵ: 0,0015%
Đặc điểm
- Thiết kế phổ quát: Thích hợp cho cả các ứng dụng van tuyến tính và van quay
- Non - Contact Position Sensor: Công nghệ cảm biến không tiếp xúc đã được chứng minh
- Local Display and Controls: LCD bên ngoài và nút nhấn để dễ dàng hoạt động trên trang web
- Setup Wizard: Thiết lập nhanh chóng và dễ dàng với Setup Wizard
- Chẩn đoán ngoại tuyến và trực tuyến: Các chức năng chẩn đoán toàn diện cho cả tình trạng ngoại tuyến và trực tuyến
- Hai chuyển đổi cấu hình: Hai chuyển đổi cấu hình và được xây dựng - trong các chuyển đổi trạng thái rắn cô lập
- Truyền thông HART: Hỗ trợ giao thức truyền thông HART để tích hợp với các hệ thống điều khiển khác nhau
- Nhà ở bền: nhà ở mạnh mẽ làm bằng nhôm anodized
Ứng dụng
Sự kết hợp này được sử dụng rộng rãi trong các ngành công nghiệp như dầu khí, sản xuất điện, lọc dầu, hóa dầu, dầu khí trung lưu, dầu khí thượng lưu, v.v.Nó phù hợp với các ứng dụng khác nhau bao gồm cả máy phát tuabin hơi nước, máy ngưng tụ, tháp làm mát, tòa nhà lò phản ứng, tòa nhà tua bin, khu vực cơ sở lò phản ứng & BOP, tuabin hơi nước, tuabin khí, máy phát hơi phục hồi nhiệt, cân bằng nhà máy, chưng cất,thủy chế, cải tạo, nứt, trộn thứ cấp, dập và phân chia, nén khí nạp, tách, hoạt động toàn vẹn đường ống, khử nước, làm lạnh, làm lỏng, tải / vận chuyển,tái khí hóa, khử nước phụ trợ / xử lý, nén, vv
Lợi ích
- Việc đưa vào sử dụng nhanh hơn: Thiết lập và đưa vào sử dụng nhanh giảm thời gian ngừng hoạt động và cải thiện hiệu quả
- Định vị chính xác: Đảm bảo vị trí van chính xác cho kiểm soát quy trình tối ưu
- Truyền thông hai chiều: Thuết thể thiết lập và giám sát tại địa phương hoặc từ xa
- Tích hợp với hệ thống kiểm soát: tương thích với nhiều hệ thống kiểm soát và phần mềm quản lý tài sản
- Hiệu suất tối ưu: Cung cấp kiểm soát van hiệu suất cao bất kể kích thước thiết bị điều khiển
