Tổng quan

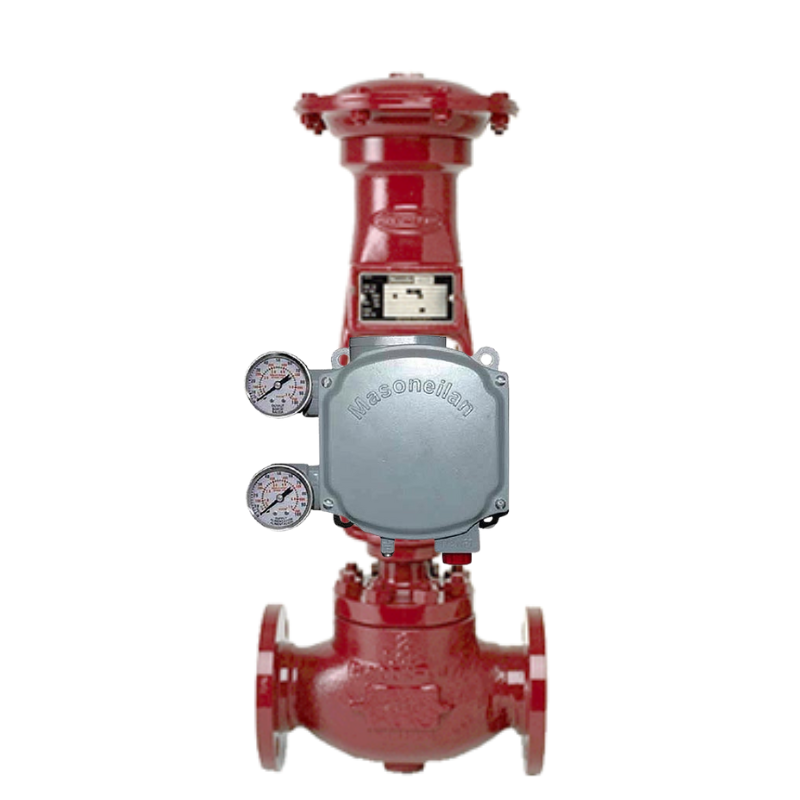

Masoneilan 535H (cải cách không cân bằng) và 536H (cải cách cân bằng) là một loạt các hiệu suất cao,van điều khiển quả cầu một chỗ được thiết kế cho các ứng dụng dịch vụ nghiêm trọng trong một loạt các ngành công nghiệp, bao gồm dầu khí, lọc dầu, hóa dầu, sản xuất điện và chế biến hóa chất.van này được thiết kế để cung cấp chính xác và đáng tin cậy kiểm soát chất lỏng trong điều kiện áp suất cực kỳChúng được xây dựng để giải quyết các thách thức như hố, mức độ ồn cao và nhấp nháy, làm cho chúng trở thành một giải pháp đáng tin cậy cho các quy trình quan trọng mà an toàn, hiệu suất,và tuổi thọ là quan trọng nhất..
| Nhóm | Mô tả |
|---|---|
| Định vị hàng loạt | Các van điều khiển quả cầu một chỗ hiệu suất cao, một phầnDòng 53000, được thiết kế cho dịch vụ nghiêm trọng (ΔP cao, tiếng ồn, cavitation, nhấp nháy). |
| Phân biệt mô hình | 535H (Thiết kế không cân bằng):Đối với giảm áp suất vừa phải; áp suất toàn bộ quá trình hoạt động trên nút → đòi hỏi thiết bị điều khiển lớn hơn; cung cấp khép kín chặt chẽ (ANSI IV, V, VI).536H (Balanced Trim):Đối với dịch vụ giảm áp suất cao; nút cân bằng áp suất với vòng niêm phong làm giảm lực động → động cơ nhỏ hơn, ổn định hơn, kinh tế tốt hơn. |
| Đánh giá áp suất | Lớp ASME 600 đến 4500 |
| Các lựa chọn vật chất | Thép carbon, thép không gỉ, thép hợp kim (vật liệu đặc biệt chống ăn mòn / chống xói mòn có sẵn). |
| Thiết kế chống hố / tiếng ồn | -Trim dẫn chuồng:Cung cấp sự ổn định cắm.Micro-NotchTM Trim:Giảm áp suất nhiều giai đoạn, ngăn chặn cavitation, xói mòn, và tiếng ồn.Trim khuếch tán:Đường chảy kiểu mê cung, giảm tốc độ và tiếng ồn; lý tưởng cho dịch vụ hơi nước / khí. |
| Khởi động | Các thiết bị điều khiển đệm xuân khí nén (hoạt động trực tiếp hoặc ngược lại), có thể cấu hình an toàn (mở hoặc đóng). |
| Khả năng tương thích số | Tương thích vớiMáy định vị số Masoneilan SVITM: cung cấp chẩn đoán thông minh, hiệu chuẩn số, bảo trì dự đoán và tích hợp DCS / quản lý tài sản. |
| Các ứng dụng điển hình | - Trạm giảm áp suất cao (ví dụ: bơm bơm nạp nồi hơi, kiểm soát nước nạp). - Giảm áp suất hơi nước (đường ống hơi nước chính, ngoặt tuabin). - Kiểm soát quy trình quan trọng (nạp lò phản ứng,dòng chảy ngược chưng cất- Dịch vụ khó khăn (hố, nhấp nháy, chất lỏng xói mòn, tiếng ồn cao). |
| Ưu điểm chính | -Độ tin cậy:Thiết kế mạnh mẽ cho dịch vụ cực đoan, giảm thời gian ngừng hoạt động.Hiệu suất điều khiển:Chế độ thắt chặt chính xác, hoạt động ổn định.Sự đa dạng:Một loạt các trang trí, vật liệu, và các bộ điều khiển.Chi phí sở hữu thấp hơn:Trình trang trí cân bằng làm giảm chi phí thiết bị điều khiển; trang trí tiên tiến kéo dài tuổi thọ.Chứng minh tương lai:Sự sẵn sàng kỹ thuật số hỗ trợ ngành công nghiệp 4.0 và các hệ thống quản lý tài sản. |
Xây dựng mạnh mẽ:Các van 535H/536H có thiết kế thân máy cứng, có khả năng chịu áp suất cao (ASME lớp 600 đến 4500) và nhiệt độ.thép không gỉ, và thép hợp kim, với các vật liệu khác có sẵn để phù hợp với các dịch vụ ăn mòn hoặc xói mòn cụ thể.
Các tùy chọn thiết kế trang trí (Điều phân biệt cốt lõi):

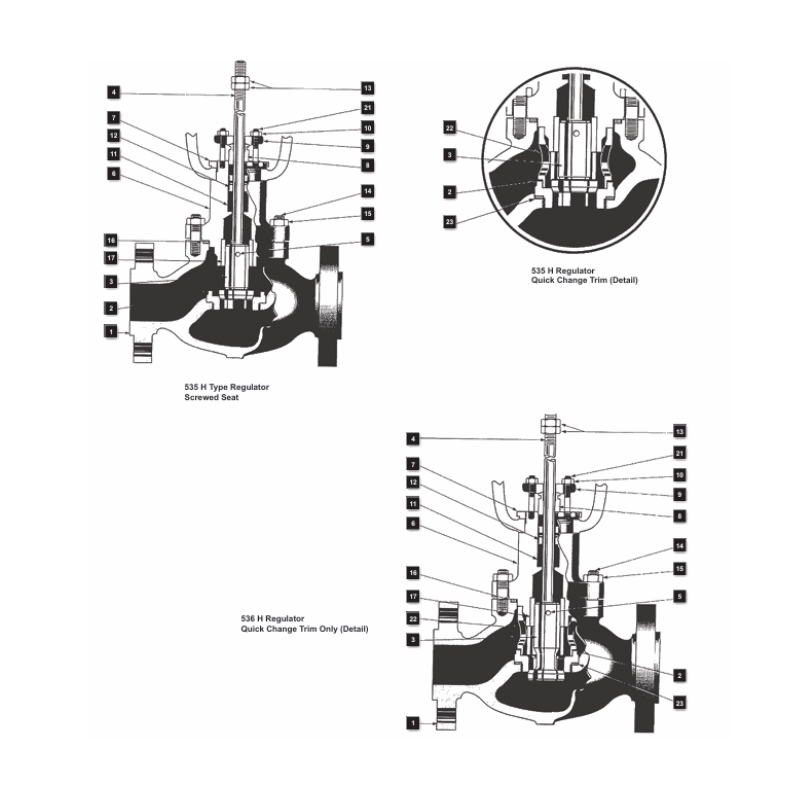

535H (Thiết kế không cân bằng):Thiết kế này thường được lựa chọn để giảm áp suất ít nghiêm trọng hơn.Khi áp lực quá trình hoạt động trên toàn bộ đáy của nút, nó tạo ra một lực lên lên, đòi hỏi một động cơ lớn hơn để định vị.
536H (Balanced Trim):Đây là thiết kế chính cho các ứng dụng giảm áp suất cao. Nó kết hợp một cắm cắm và vòng niêm phong để cân bằng áp suất trên và dưới hướng dẫn cắm.Sự cân bằng này làm giảm đáng kể các lực lượng động lực ròng hoạt động trên thân van, cho phép sử dụng một động cơ nhỏ hơn, tiết kiệm hơn và cung cấp sự ổn định và kiểm soát lớn hơn.

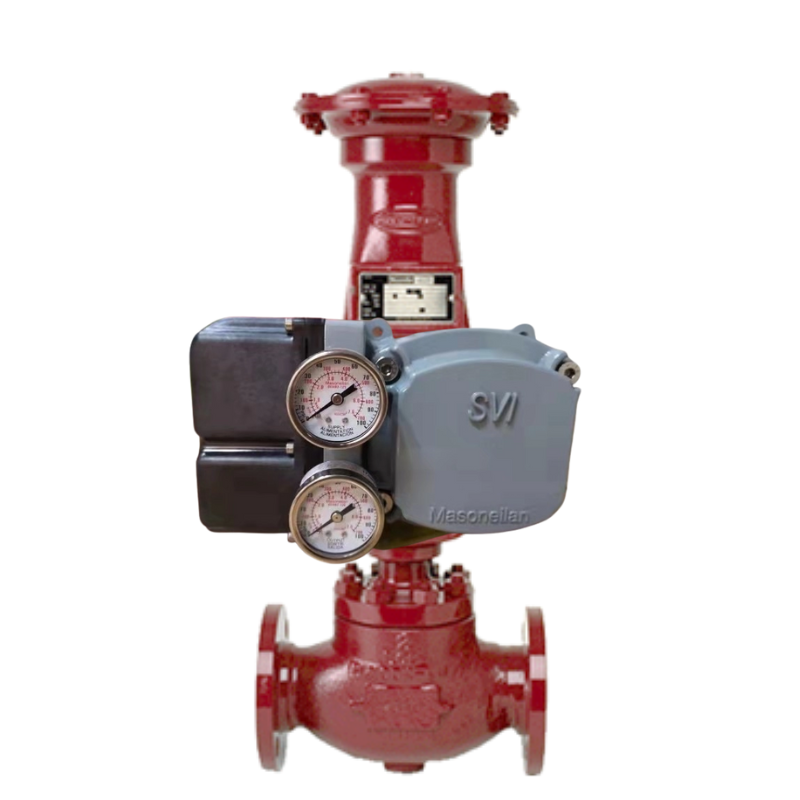

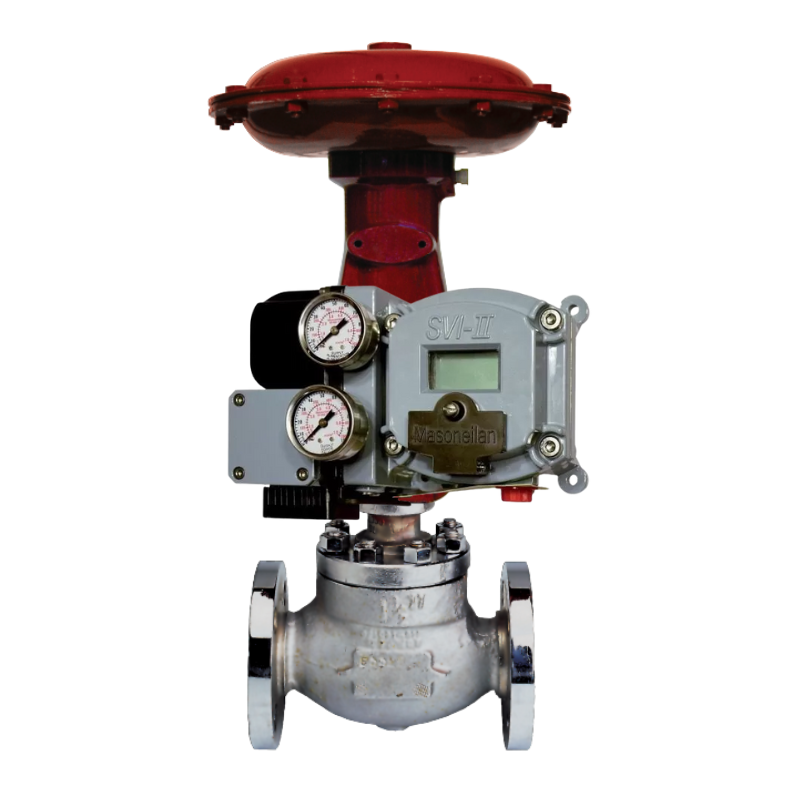

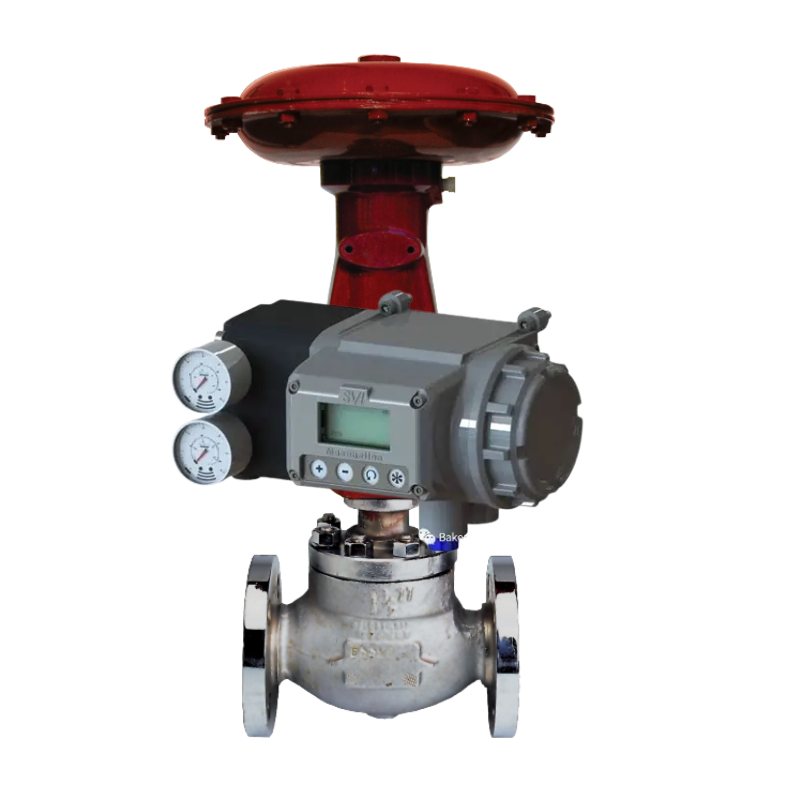

SVITM (Smart Valve Interface) Định vị kỹ thuật số sẵn sàng:Mặc dù thường được cung cấp với các thiết bị điều khiển khí nén, thiết kế 535H/536H hoàn toàn tương thích với các thiết bị định vị kỹ thuật số SVI của Masoneilan.cho phép chẩn đoán tiên tiến, hiệu chuẩn kỹ thuật số, dữ liệu bảo trì dự đoán và tích hợp liền mạch vào các hệ thống điều khiển kỹ thuật số hiện đại (DCS) và nền tảng quản lý tài sản.
Thiết kế chống hố và tiếng ồn tiên tiến:Một lý do chính để chọn loạt van này là khả năng xử lý hiện tượng chất lỏng phá hoại.
Trim dẫn chuồng:Các lồng tiêu chuẩn cung cấp sự ổn định và hướng dẫn nút.
Micro-NotchTM Trim:Sử dụng nhiều lỗ nhỏ và buồng để phá vỡ áp suất cao giảm thành một loạt nhỏ hơn, giảm thiểu hiệu quả năng lượng gây ra cavitation, xói mòn,và tiếng ồn quá mức.
Trim khuếch tán:Tính năng một con đường kiểu mê cung cho chất lỏng, giảm hiệu quả tốc độ và tiếng ồn. Đây là một giải pháp tuyệt vời cho các ứng dụng khí và hơi nước, nơi giảm tiếng ồn là một yêu cầu quan trọng.
Hướng dẫn linh hoạt:Các van có thể được cấu hình với một loạt các thiết bị điều khiển khí nén đệm xả (hoạt động trực tiếp hoặc ngược lại) để đáp ứng các yêu cầu lực đẩy cụ thể và chế độ an toàn (mở hoặc gần bị hỏng).Thiết kế cân bằng của mô hình 536H làm giảm đáng kể kích thước thiết bị điều khiển cần thiết cho một ứng dụng nhất định.
Các trạm hạ áp cao:Ví dụ: kiểm soát nước cung cấp trong nhà máy điện hoặc bơm cung cấp bơm bếp (BFPT).
Giảm áp suất hơi nước:Đường ống dẫn hơi nước chính, vòng quanh tua-bin.
Kiểm soát quá trình quan trọng:Nguồn cấp lò phản ứng, cột chưng cất, và máy nén chống tăng.
Dịch vụ nghiêm trọng:Ứng dụng liên quan đến cavitation, nhấp nháy, chất lỏng xói mòn hoặc mức độ tiếng ồn cao.
Độ tin cậy đặc biệt:Được xây dựng để sử dụng lâu trong môi trường khắc nghiệt, giảm chi phí bảo trì và thời gian ngừng hoạt động không dự kiến.
Hiệu suất điều khiển vượt trội:Chế độ kiểm soát chính xác và ổn định trên toàn bộ phạm vi điều khiển.
Sự đa dạng:Một loạt các trang trí, vật liệu và thiết bị điều khiển cho phép tùy chỉnh chính xác cho ứng dụng.
Giảm tổng chi phí sở hữu:Thiết kế trang trí cân bằng làm giảm chi phí thiết bị điều khiển, trong khi công nghệ trang trí tiên tiến kéo dài tuổi thọ của các bộ phận bên trong van bằng cách chống mài mòn do hố và xói mòn.
Thiết kế chắc chắn trong tương lai:Tính tương thích với các thiết bị định vị kỹ thuật số và các hệ thống quản lý tài sản hỗ trợ các sáng kiến Công nghiệp 4.0.
Tóm lại, Masoneilan 535H và 536H đại diện cho một thiết kế cổ điển, đã được chứng minh đã phát triển để kết hợp công nghệ hiện đại.Chúng vẫn là một tiêu chuẩn về hiệu suất và độ bền trong các ứng dụng van điều khiển dịch vụ nghiêm trọng, đảm bảo an toàn, hiệu quả và độ tin cậy trong các quy trình công nghiệp quan trọng nhất trên thế giới.
