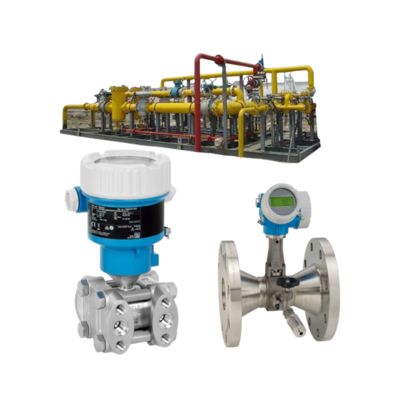

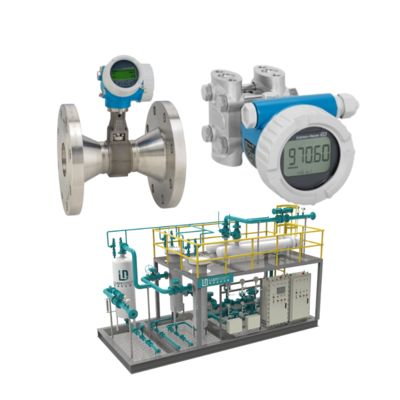

Bộ van điều khiển dòng chảy với bộ đo dòng chảy xoáy Endress+Hauser Proline Prowirl R 200 và bộ truyền áp lực Deltabar PMD55B.

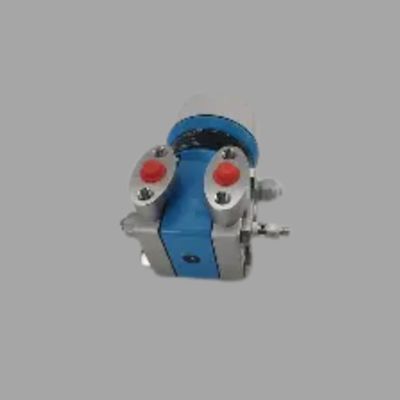

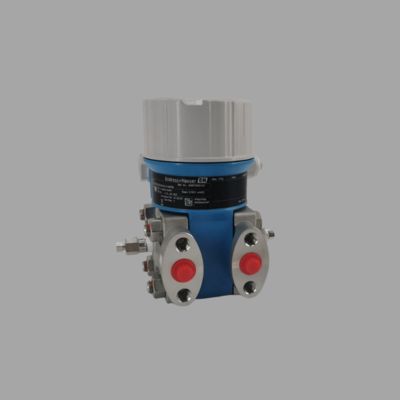

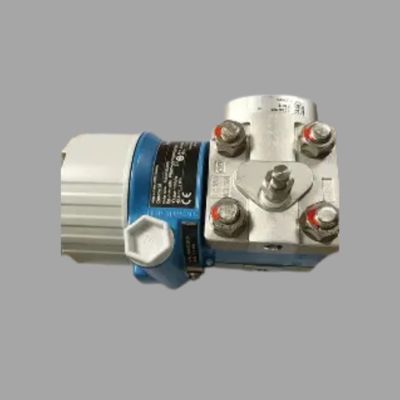

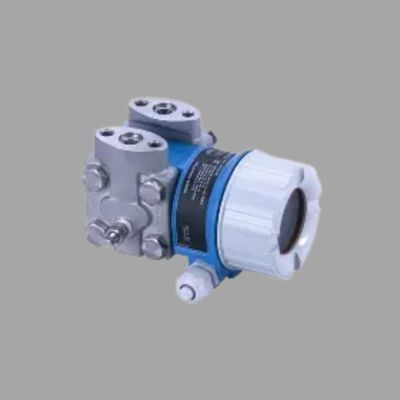

CácEndress+Hauser Cerabar PMD55Blà một bộ truyền áp suất khác biệt phức tạp được thiết kế cho các ứng dụng quá trình quan trọng đòi hỏi độ chính xác và độ tin cậy đo lường đặc biệt.Là một phần của danh mục đầu tư công cụ cao cấp của Endress+Hauser, thiết bị này kết hợp công nghệ cảm biến tiên tiến với chức năng thông minh để cung cấp hiệu suất vượt trội trong môi trường công nghiệp đòi hỏi.PMD55B được thiết kế đặc biệt để đo lường chính xác sự khác biệt áp suất trên các ứng dụng khác nhau bao gồm đo lường dòng chảy, phát hiện mức trong các bể đóng và giám sát bộ lọc trong các ngành công nghiệp như dầu khí, chế biến hóa chất, sản xuất điện và sản xuất dược phẩm.

Ở trung tâm của Cerabar PMD55B nằm Endress + Hauser đã được chứng minhCông nghệ cảm biến CeracoreBộ cảm biến tiên tiến này hoạt động theo nguyên tắc piezoresistive,nơi căng áp lực trong cấu trúc tinh thể silic gây ra những thay đổi có thể đo lường trong điện khángCác cảm biến bao gồm một mỏng, linh hoạt silicon mảng với tích hợp căng ga được sắp xếp trong một cấu hình cầu Wheatstone.sự biến dạng kết quả tạo ra một tín hiệu đầu ra điện tỷ lệCông nghệ này cung cấp độ chính xác đặc biệt, phản ứng động xuất sắc, và độ nhạy nhiệt độ tối thiểu.Bộ cảm biến không dầu đảm bảo sự ổn định lâu dài và loại bỏ các điểm rò rỉ tiềm ẩn, làm cho nó phù hợp với việc xử lý môi trường hung hăng và duy trì tính toàn vẹn của phép đo trong thời gian dài.

1. Hiệu suất đo đặc biệt:PMD55B cung cấp độ chính xác xuất sắc, thường trong phạm vi ± 0,04% của khoảng cách hiệu chuẩn, với các tùy chọn cho độ chính xác cao hơn.có đặc điểm trôi dạt lâu dài dưới 0.1% của URL mỗi năm. khả năng xử lý tín hiệu tiên tiến của nó đảm bảo đo lường đáng tin cậy ngay cả trong điều kiện khó khăn bao gồm thay đổi áp suất nhanh chóng, biến động nhiệt độ,và các tính chất phương tiện quá trình khác nhau.

2. An toàn và chứng nhận nâng cao:Máy phát được thiết kế để đáp ứng các yêu cầu an toàn nghiêm ngặt nhất, với chứng nhận SIL 2 theo tiêu chuẩn IEC 61508/61511.Nó có tính năng tự chẩn đoán tích hợp toàn diện liên tục theo dõi tình trạng thiết bị và điều kiện quy trìnhXây dựng mạnh mẽ bao gồm vỏ thép không gỉ hàn và nhiều tùy chọn ngăn chắn (Hastelloy, tantalum, vàng) để chống ăn mòn.Thiết bị mang chứng nhận quốc tế cho các ứng dụng khu vực nguy hiểm (ATEX, IECEx, FM) và đáp ứng các khuyến nghị của NAMUR cho các ứng dụng trong ngành công nghiệp chế biến.

3. Chức năng thông minh và chẩn đoán:PMD55B kết hợp Endress + Hauser củaCông nghệ nhịp tim, cung cấp khả năng tự giám sát và xác minh liên tục.và các bất thường quy trình như tắc nghẽn đường xung hoặc rò rỉCông nghệ cho phép các chiến lược bảo trì dự đoán, giảm thời gian ngừng hoạt động và đảm bảo tuân thủ các yêu cầu hệ thống thiết bị an toàn mà không cần can thiệp thủ công.

4. Truyền thông và hội nhập linh hoạt:Hỗ trợ tất cả các giao thức truyền thông kỹ thuật số chính bao gồm 4...20 mA HART, PROFIBUS PA, Foundation Fieldbus và MODBUS RS485,PMD55B đảm bảo tích hợp liền mạch vào bất kỳ kiến trúc tự động hóa nàoThiết bị có màn hình LCD có độ tương phản cao có thể xoay với điều hướng menu trực quan và hỗ trợ nhiều ngôn ngữ.Cấu hình có thể được thực hiện cục bộ bằng cách sử dụng các nút bấm từ tính hoặc từ xa thông qua các hệ thống quản lý tài sản bằng cách sử dụng các tệp mô tả thiết bị (DD) hoặc EDDL.

5. Khả năng ứng dụng cụ thể:Máy phát cung cấp các chức năng chuyên biệt cho các kịch bản ứng dụng khác nhau.Đối với các ứng dụng mặt bằngThiết bị xử lý một loạt các áp suất khác nhau từ một vài mbar đến 400 bar,với khả năng áp suất tĩnh lên đến 400 bar ANSI và nhiệt độ dao động từ -40 đến 120 °C nhiệt độ quá trình.

PMD55B có các đặc điểm kỹ thuật ấn tượng bao gồm lỗi hiệu suất tổng thể ≤ ± 0,15% của vòng trải (bao gồm các hiệu ứng của nhiệt độ, áp suất tĩnh và sự loạn thần),một thời gian phản hồi có thể cấu hình từ 100 ms đến 36 giây, và tỷ lệ giảm 100:1Thiết bị duy trì độ chính xác tham chiếu 0,04% trong điều kiện tham chiếu, với bảo vệ áp suất vượt quá tuyệt vời lên đến 400% của phạm vi hiệu chuẩn.

Được thiết kế để lắp đặt dễ dàng và bảo trì tối thiểu, PMD55B có thiết kế nhỏ gọn, nhẹ với các tùy chọn lắp đặt linh hoạt.Khả năng tự chẩn đoán và xác minh liên tục làm giảm đáng kể các yêu cầu bảo trì trong khi đảm bảo độ tin cậy đo lường liên tụcKhi cần dịch vụ, giao diện trực quan và thông tin chẩn đoán toàn diện đơn giản hóa việc khắc phục sự cố và giảm thiểu thời gian ngừng hoạt động.

Endress+Hauser Cerabar PMD55B đại diện cho đỉnh cao của công nghệ đo áp suất chênh lệch, kết hợp độ chính xác vô song với cấu trúc mạnh mẽ và chức năng thông minh.Công nghệ cảm biến tiên tiến, các tính năng an toàn toàn,và khả năng chẩn đoán phức tạp làm cho nó trở thành sự lựa chọn lý tưởng cho các ứng dụng quy trình đòi hỏi nhất, nơi độ tin cậy đo lường và an toàn nhà máy là tối quan trọngCho dù được sử dụng trong các hệ thống đo lường an toàn, ứng dụng chuyển giao bảo quản, hoặc các vòng kiểm soát quy trình quan trọng, PMD55B cung cấp hiệu suất đặc biệt giúp tối ưu hóa quy trình,đảm bảo an toàn hoạt động, và tối đa hóa khả năng sử dụng nhà máy trong khi giảm tổng chi phí sở hữu thông qua các yêu cầu bảo trì tối thiểu và ổn định lâu dài.
