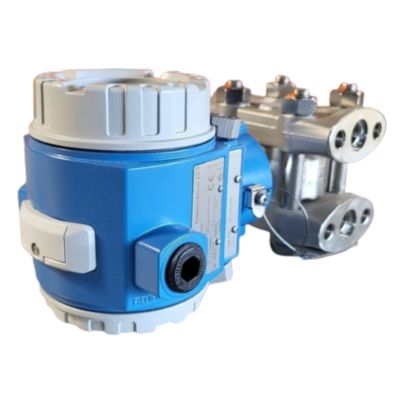

Endress+Hauser Cerabar PMD75: Máy truyền áp suất chênh lệch hiệu suất cao
CácEndress+Hauser Cerabar PMD75là một bộ truyền áp suất chênh lệch cao cấp được thiết kế cho các ứng dụng quan trọng đòi hỏi độ chính xác, độ tin cậy và chức năng tiên tiến.Nó là một phần của loạt Cerabar của Endress+HauserPMD75 được thiết kế để xử lý các quy trình công nghiệp đòi hỏi trong các lĩnh vực như dầu khí, chế biến hóa chất,Sản xuất điện, và dược phẩm, nơi đo áp suất chênh lệch chính xác là điều cần thiết cho an toàn, hiệu quả và tuân thủ.
PMD75 sử dụng mộtcảm biến piezoresistive dựa trên silicon(thường được gọi là cảm biến "Ceracore") để đo áp suất chênh lệch chính xác cao.nơi áp suất gây ra căng thẳng trên một lớp phân kính tinh thể silicon thay đổi điện trở của nóPhân kính là một phần của mạch cầu Wheatstone, chuyển đổi căng thẳng cơ học thành tín hiệu điện tỷ lệ với áp suất áp dụng.ổn định lâu dài tuyệt vời, và khả năng chống lại các điều kiện quá trình khắc nghiệt. Bộ cảm biến được cô lập khỏi môi trường quá trình bằng các lớp đệm kim loại hàn (ví dụ: Hastelloy, tantalum hoặc các tùy chọn bọc vàng),làm cho nó phù hợp với chất ăn mòn, mài mòn, hoặc các ứng dụng độ tinh khiết cao.
| Nhóm | Chi tiết |
|---|---|
| Tên sản phẩm | Endress+Hauser Cerabar PMD75 |
| Loại | Máy truyền áp suất chênh lệch hiệu suất cao |
| Công nghệ cốt lõi | Bộ cảm biến "Ceracore" chống đập dựa trên silicon với cầu Wheatstone; các lớp đệm kim loại hàn (Hastelloy, Tantalum, tùy chọn bọc vàng) |
| Nguyên tắc đo | Hiệu ứng chống chớp áp lực trên phân vùng silicon thay đổi điện trở, chuyển đổi thành tín hiệu điện tỷ lệ |
| Độ chính xác | Tối đa ± 0,04% dải calibrated |
| Sự ổn định | Độ lặp lại cao, trôi dạt tối thiểu, ổn định lâu dài |
| Chứng chỉ an toàn | SIL 2 (IEC 61508/61511), phù hợp với ATEX, IECEx, FM, NAMUR |
| Chẩn đoán | Công nghệ nhịp tim (tự giám sát liên tục, bảo trì dự đoán, phát hiện trôi dạt, hỏng điện tử, tắc nghẽn đường xung) |
| Các giao thức truyền thông | HART, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485 |
| Giao diện người dùng | Màn hình LCD có thể xoay, nút bấm từ tính, cấu hình trực quan địa phương / từ xa |
| Thiết kế & Vật liệu | Vỏ thép không gỉ, vật liệu chống ăn mòn, mảng niêm mạc xả sẵn, tùy chọn niêm phong từ xa |
| Điều kiện vận hành | Nhiệt độ quá trình: -40 đến 120 °C; Áp suất tĩnh: lên đến 400 bar |
| Các chức năng cụ thể cho ứng dụng | - đo lưu lượng: chiết xuất gốc vuông (ví dụ: tấm lỗ, Venturi) - đo mức độ: thủy tĩnh với bù đắp mật độ - giám sát bộ lọc / bơm: áp suất chênh lệch giữa các bộ lọc,máy trao đổi, máy bơm |
| Tỷ lệ giảm | 100:1 |
| Ứng dụng | Đo lượng, phát hiện mức bể đóng, đo giao diện, giám sát bộ lọc/bơm, chuyển giao lưu trữ, vòng an toàn |
| Ưu điểm chính | Độ chính xác cao, an toàn SIL, chẩn đoán tiên tiến, thiết kế mạnh mẽ, tích hợp linh hoạt, bảo trì giảm |
| Kết luận | Một bộ truyền áp suất khác biệt cao cấp cung cấp độ chính xác, an toàn, chẩn đoán và độ bền hàng đầu cho các ứng dụng công nghiệp quan trọng. |
Độ chính xác và ổn định cao:
PMD75 cung cấp độ chính xác lên đến± 0,04%của dải calibrated, với khả năng lặp lại đặc biệt và ổn định lâu dài. thuật toán xử lý tín hiệu tiên tiến của nó bù đắp cho hiệu ứng nhiệt độ và áp suất tĩnh,đảm bảo đo lường đáng tin cậy ngay cả trong điều kiện quá trình biến động.
An toàn và Chứng nhận:
Máy phát được chứng nhậnSIL 2 (mức độ toàn vẹn an toàn)Theo tiêu chuẩn IEC 61508/61511, làm cho nó phù hợp với hệ thống an toàn có thiết bị (SIS).FM) và tuân thủ các khuyến nghị của NAMUR.
Công nghệ chẩn đoán tiên tiến và nhịp tim:
PMD75 có Endress + HausersCông nghệ nhịp tim, cho phép tự theo dõi liên tục và bảo trì dự đoán. Nó phát hiện các vấn đề như di chuyển cảm biến, lỗi điện tử, tắc nghẽn đường xung, và các sự bất thường trong quá trình,giảm thời gian ngừng hoạt động và đảm bảo an toàn hoạt động.
Truyền thông kỹ thuật số và hội nhập:
Thiết bị hỗ trợ nhiều giao thức liên lạc, bao gồmHART, PROFIBUS PA, FOUNDATION Fieldbus, và Modbus RS485, cho phép tích hợp liền mạch vào các hệ thống điều khiển hiện đại. Giao diện trực quan của nó với màn hình LCD có thể xoay và các nút bấm từ tính đơn giản hóa cấu hình cục bộ.
Thiết kế vững chắc và linh hoạt:
Được xây dựng bằng vỏ thép không gỉ và vật liệu chống ăn mòn, PMD75 hoạt động ở nhiệt độ cực đoan (-40 đến 120 ° C) và xử lý áp suất tĩnh cao (lên đến 400 bar).Nó có sẵn với các lớp niêm mạc phơi phơi cho các phương tiện nhớt hoặc tắc nghẽn và cung cấp các tùy chọn cho các niêm phong từ xa cho các ứng dụng nhiệt độ cao.
Khả năng ứng dụng cụ thể:
Máy phát bao gồm các chức năng tích hợp để tính toán dòng chảy (ví dụ: chiết xuất gốc vuông cho các tấm lỗ), đo mức độ với bù đắp mật độ và giám sát bộ lọc.Tỷ lệ đảo ngược rộng của nó (100:1) đảm bảo tính linh hoạt trong các phạm vi quy trình khác nhau.
Đo lượng dòng chảy: Áp suất chênh lệch qua các tấm lỗ, ống venturi hoặc vòi phun.
Đánh giá mức: Phát hiện mức thủy tĩnh trong bể đóng, bao gồm đo mức giao diện.
Giám sát bộ lọc và máy bơm: Giám sát giảm áp suất trên các bộ lọc, bộ trao đổi nhiệt và máy bơm.
Các quá trình quan trọng: Hệ thống an toàn, chuyển giao quyền kiểm soát và các vòng điều khiển chính xác cao.
Cerabar PMD75 là một bộ truyền áp chênh lệch hàng đầu kết hợp công nghệ cảm biến tiên tiến, xây dựng mạnh mẽ,và các tính năng thông minh để đáp ứng nhu cầu của các ứng dụng công nghiệp đòi hỏi cao nhấtĐộ chính xác cao, chứng nhận an toàn và chẩn đoán tiên tiến làm cho nó lý tưởng để đảm bảo độ tin cậy, an toàn và hiệu quả của quy trình.Hệ thống áp suất cao, hoặc các vòng an toàn quan trọng, PMD75 cung cấp hiệu suất vô song và giảm tổng chi phí sở hữu thông qua bảo trì tối thiểu và ổn định lâu dài.
