Các bộ điều chỉnh áp suất cao Fisher loại 1301F và 1301G là các bộ điều chỉnh giảm áp suất tự vận hành được thiết kế để xử lý áp suất đầu vào rất cao (lên đến 6000 psig / 414 bar) và cung cấp mộtgiảm áp suất ổ cắmCác bộ điều chỉnh này được sử dụng rộng rãi khi cần giảm khí áp suất cao cho các nguồn cung cấp phi công hoặc áp suất tải trong các bộ điều chỉnh điều khiển phi công.Chúng cũng phù hợp cho giảm áp suất cao chung của các loại khí khác nhau và chất lỏng tương thích.
Thiết kế mạnh mẽ, điều chỉnh chính xác và tính linh hoạt của chúng làm cho chúng phù hợp với các ứng dụng công nghiệp hạng nặng trên dầu khí, hóa chất, phân phối khí, kiểm soát quy trình và nhiều hơn nữa.
Hai phạm vi mô hình để phù hợp với các yêu cầu ứng dụng:
| Parameter | Giá trị / Phạm vi |
|---|---|
| Áp suất đầu vào tối đa | 6000 psig / 414 bar |
| Phạm vi áp suất đầu ra (1301F) | 10 225 psig / 0,69 15,5 bar |
| Phạm vi áp suất đầu ra (1301G) | 200 500 psig / 13,8 34,5 bar |
| Kích thước lỗ | 5/64 inch (≈2.0 mm) |
| Kết thúc phong cách kết nối | 1/4 "NPT; các tùy chọn vòm CL300, CL600, CL1500 (hoặc PN 25 RF) |
| Vật liệu đĩa van và gasket (Tiêu chuẩn) | đĩa nylon (PA), đệm Neoprene (CR); nhiệt độ: 20 đến 180 °F / 29 đến 82 °C |
| Vật liệu đĩa van và gasket (High Temperature/Aggressive Media) | PTFE đĩa, FKM (hoặc EPDM) gaskets; nhiệt độ lên đến 400 °F / 204 °C (tùy thuộc vào cấu trúc) |
| Trọng lượng ước tính | 8 lb / 3,6 kg |
| Các hệ số dòng chảy | Cv ≈ 0.13; Cg ≈ 5,0 (hữu ích cho tính toán kích thước và van cứu trợ) |
Dòng điều chỉnh này phù hợp với các kịch bản như:
Có phải 1301F phù hợp với nguồn cung cấp áp suất thấp?Vâng. phạm vi đầu ra của 1301F ′s bắt đầu từ mức thấp nhất là 10 psig, làm cho nó phù hợp với các ứng dụng cung cấp năng lượng thí điểm hoặc thiết bị.
Điều gì sẽ xảy ra nếu hệ thống của tôi đòi hỏi áp suất đầu ra cao hơn (200-500 psig)?Sử dụng phiên bản 1301G hỗ trợ áp suất đầu ra từ 200 đến 500 psig.
Nó có thể xử lý chất lỏng hay chỉ khí?Với các vật liệu đĩa và vỏ phù hợp và trong giới hạn được chỉ định, bộ điều chỉnh có thể xử lý nước hoặc chất lỏng tương thích, mặc dù thiết kế chính của nó là cho khí hoặc không khí.

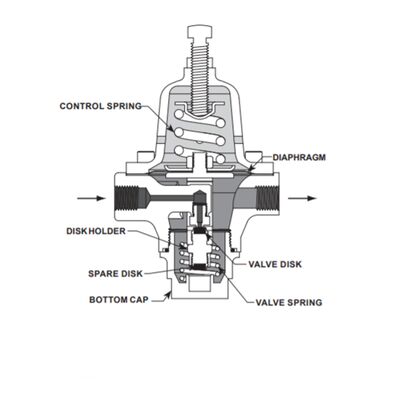

Việc bảo trì có khó không?Không. Máy điều chỉnh có đĩa van dự phòng được cung cấp và thiết kế ghế mềm để tắt đáng tin cậy. Kiểm tra định kỳ được khuyến cáo tùy thuộc vào điều kiện dịch vụ.
Có vật liệu phù hợp với chất lỏng ăn mòn hoặc nhiệt độ cao không?Các cấu hình với đĩa PTFE và FKM / EPDM đệm hỗ trợ nhiệt độ cao hơn và môi trường hung hăng hơn.
