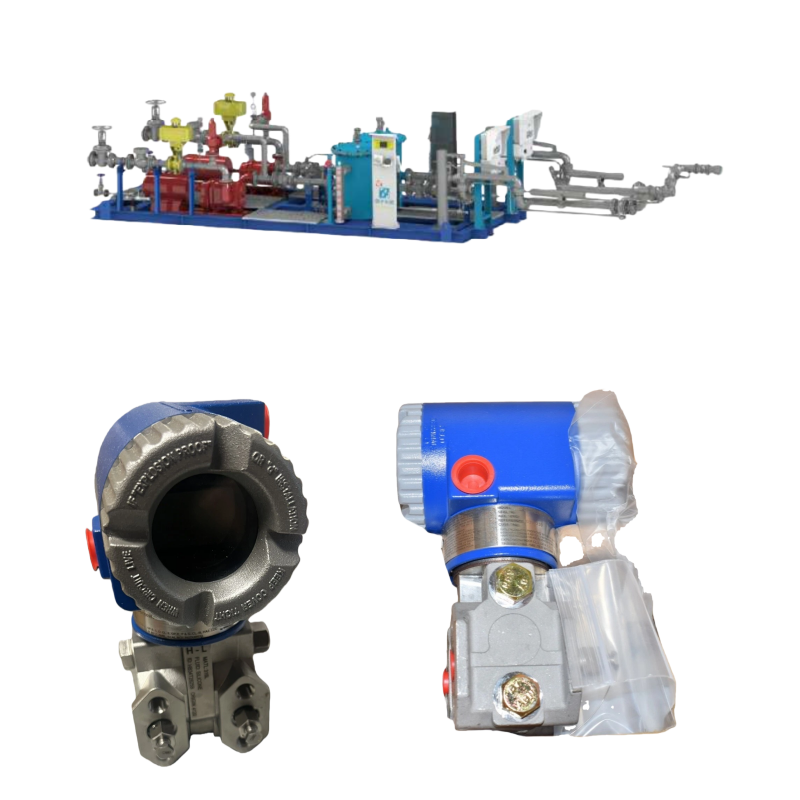

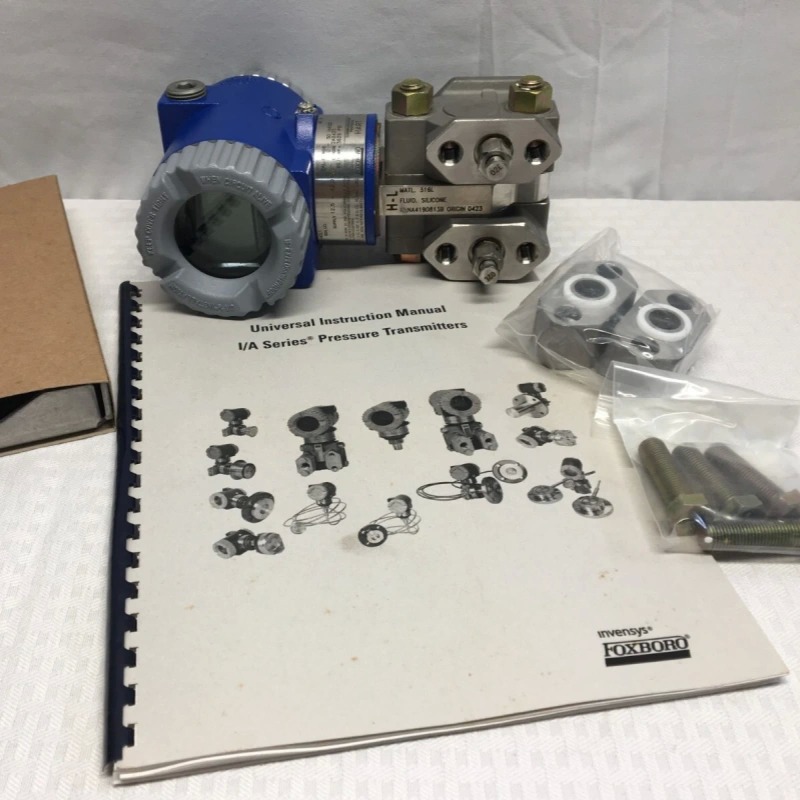

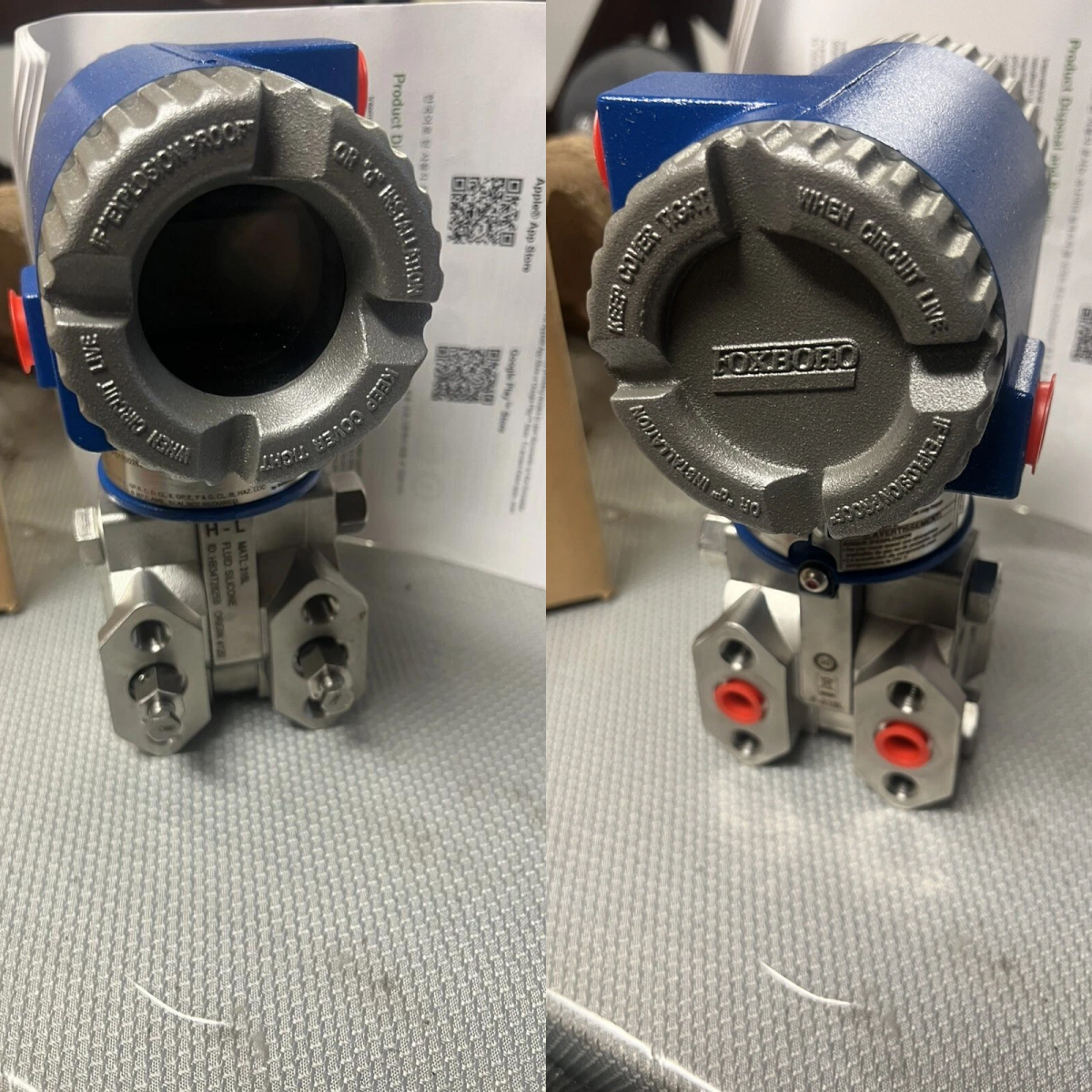

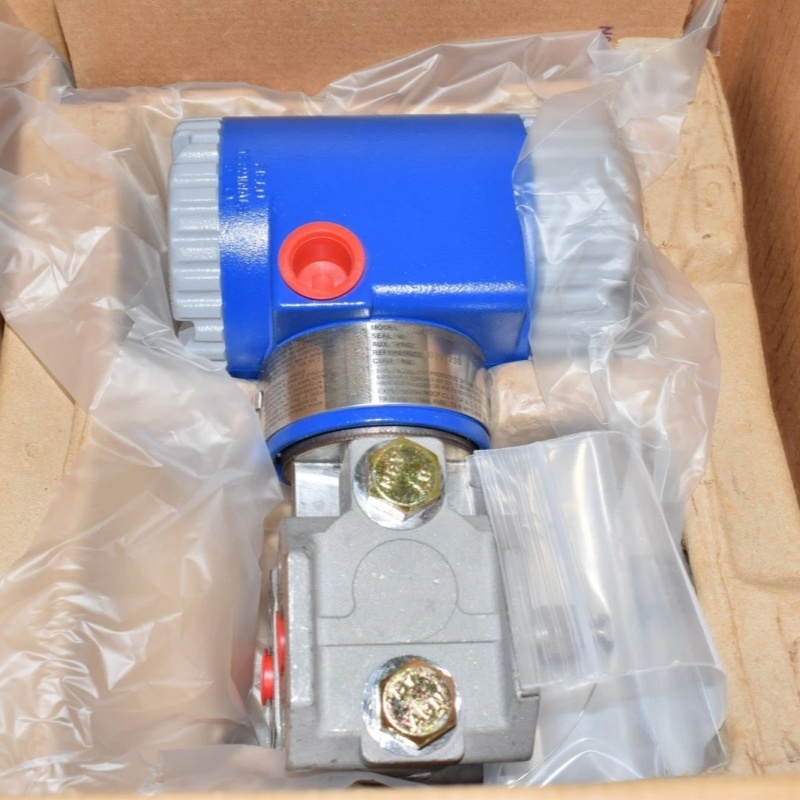

Schneider Foxboro IDP10 Differencial Pressure Transmitter cảm biến DP thông minh

Foxboro IDP10 I / A Series máy phát điện tử d / p Cell được thiết kế để đo áp suất chênh lệch chính xác, đáng tin cậy trong các ứng dụng kiểm soát quy trình và đo lưu lượng.Nó chuyển đổi sự khác biệt giữa hai áp suất (được áp dụng cho hai bên đối diện của một bộ cảm biến viêm silicon vào một tín hiệu đầu ra 4 ≈ 20 mA, tùy chọn với tín hiệu kỹ thuật số HART chồng lên nhau để cấu hình và giám sát từ xa.

IDP10 có sẵn trong các phiên bản cấu trúc khác nhau (thông thường hoặc thấp), và có thể được cung cấp trong các cấu hình phù hợp cho đầu ra analog đơn giản hoặc đầu ra kỹ thuật số thông minh,làm cho nó phù hợp với một loạt các nhiệm vụ đo lường công nghiệp từ đo lưu lượng đến đo mức chất lỏng hoặc mật độ.

Máy phát được sử dụng rộng rãi trong các ngành công nghiệp bao gồm hóa chất, dầu khí, nước và nước thải, sản xuất điện,và bất kỳ cơ sở nào yêu cầu đo áp suất chênh lệch hoặc dòng chảy chính xác trong điều kiện quá trình ổn định hoặc đòi hỏi.

• Máy cảm biến silicon, đã được chứng minh trong hàng ngàn cài đặt, mang lại hiệu suất ổn định lâu dài.
• Đầu ra có thể lựa chọn: truyền thông kỹ thuật số Fieldbus analog hoặc thông minh HART / FoxCom / FOUNDATION tiêu chuẩn 4?? 20 mA để cấu hình và chẩn đoán từ xa.
• Tùy chọn cho nhà ở truyền thống hoặc thấp (thêm nhỏ) để phù hợp với các hạn chế lắp đặt khác nhau.
• Các lựa chọn nhà bền bao gồm nhôm phủ epoxy hoặc thép không gỉ 316, cả hai đều đáp ứng các tiêu chuẩn bảo vệ NEMA 4X / IEC IP66 cho môi trường khắc nghiệt.
• Một loạt các vật liệu cảm biến có sẵn: thép không gỉ 316L, hợp kim Co-Ni-Cr, Hastelloy ( hợp kim niken), Monel hoặc Tantalum để phù hợp với các phương tiện xử lý khác nhau.
• Các tùy chọn lắp đặt linh hoạt bao gồm kết nối trực tiếp, gắn bộ sưu tập hoặc có niêm phong từ xa; hỗ trợ lắp đặt tùy chọn cho ống, bề mặt hoặc lắp đặt bộ sưu tập.
• Hành vi đầu ra có thể cấu hình được: đầu ra tuyến tính hoặc gốc vuông, hành động về phía trước hoặc ngược, damping có thể điều chỉnh, cố định lên / xuống quy mô ?? có thể cấu hình qua giao diện cục bộ hoặc từ xa.
• Thích hợp cho các thiết bị trong không khí nguy hiểm hoặc nổ ️ các phiên bản có sẵn với chứng chỉ ATEX / IECEx / FM / CSA, với tùy chọn hai con dấu phù hợp với ANSI / ISA 12.27.01.

• Loại đo: Áp suất chênh lệch
• Công nghệ cảm biến: Silicon strain-gauge microsensor
• Tín hiệu đầu ra: 4 ¢ 20 mA tương tự; tùy chọn kỹ thuật số chồng lên nhau HART / FoxCom / FOUNDATION Fieldbus (tùy thuộc vào mô hình)
• Chế độ đầu ra: có thể mở rộng theo đường thẳng hoặc đường vuông; hành động về phía trước hoặc ngược; damping và hành vi an toàn do người dùng lựa chọn
• Span (phạm vi áp suất chênh lệch): có thể cấu hình theo mô hình và ứng dụng.5·30 inH2O) lên đến phạm vi cao hơn tùy thuộc vào phiên bản đầu nối và cảm biến.
• Đánh giá áp suất tĩnh: phụ thuộc vào cấu hình mô hình và vật liệu; phù hợp với nhiều ứng dụng công nghiệp bao gồm môi trường áp suất tĩnh cao khi cấu hình thích hợp được chọn.
• Nhà & bảo vệ: Nhà nhôm phủ epoxy hoặc thép không gỉ 316, được xếp hạng NEMA 4X / IEC IP66, phù hợp với môi trường công nghiệp khắc nghiệt.
• Vật liệu ướt cảm biến: thép không gỉ 316L, hợp kim Co-Ni-Cr, hợp kim niken (Hastelloy), Monel, Tantalum

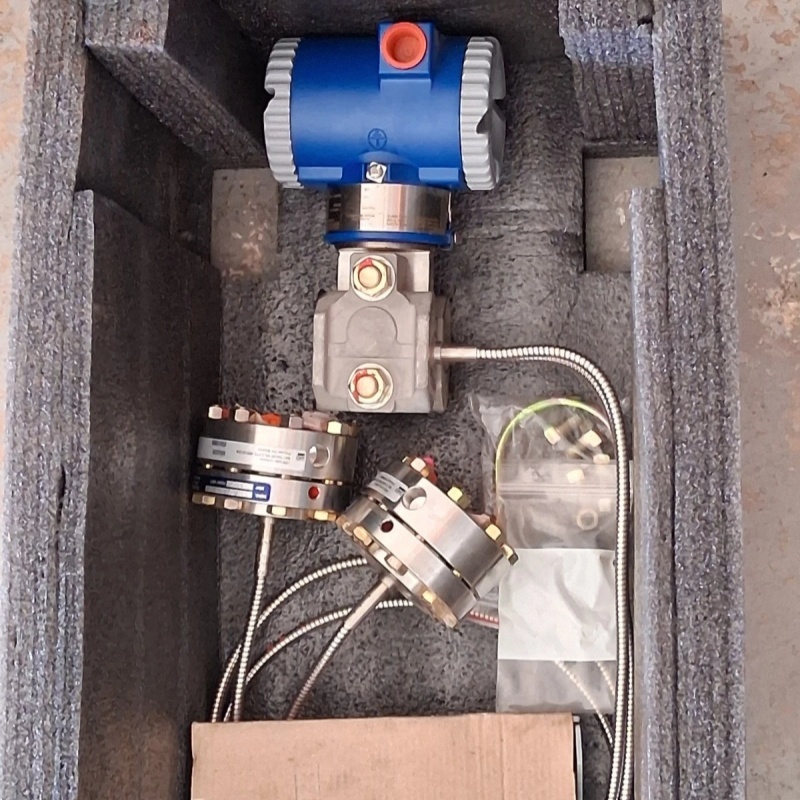

• Các tùy chọn gắn: gắn trực tiếp quy trình, bộ thu, ống hoặc bề mặt bằng cách sử dụng hỗ trợ tùy chọn; cấu hình niêm phong từ xa hoặc niêm phong bằng mao mạch có sẵn cho các dịch vụ nhiệt độ cao hoặc ăn mòn.
• Hiển thị địa phương tùy chọn: Chỉ báo kỹ thuật số LCD với cấu hình nút bấm và hiệu chuẩn có thể truy cập tại địa phương nếu phiên bản kỹ thuật số được chọn.
• Phù hợp và chứng nhận: Chữ hiệu CE; các phiên bản có sẵn được chứng nhận cho các khu vực nguy hiểm (ATEX, IECEx, FM, CSA), tùy chọn hai con dấu theo ANSI / ISA 12.27.01-2003.

• đo lưu lượng qua các thiết bị chính như tấm lỗ, ống Venturi, vòi phun lưu lượng hoặc các yếu tố lưu lượng khác sử dụng áp suất khác nhau làm cơ sở
• đo nồng độ chất lỏng trong các thùng, bể hoặc thùng chứa kín hoặc áp suất bằng cách sử dụng áp suất khác nhau hoặc thông qua các cấu hình niêm phong từ xa
• đo lường ở mức giao diện hoặc đo lường dựa trên mật độ trong bể quy trình có chất lỏng hai pha hoặc lớp
• Giám sát dòng chảy hoặc giảm áp suất trong đường ống để kiểm soát quy trình, chuyển giao lưu trữ, giám sát bộ lọc, vận hành máy bơm hoặc hệ thống an toàn
• Giám sát áp suất khác biệt công nghiệp chung trong các nhà máy hóa chất, các cơ sở dầu khí, nhà máy điện, nhà máy xử lý nước, các cơ sở hóa dầu,và các ngành công nghiệp quy trình khác đòi hỏi, phát hiện và kiểm soát áp suất khác nhau đáng tin cậy

• Foxboro IDP10S Máy truyền áp suất chênh lệch thông minh (hiệu suất cao hơn, trải dài và chẩn đoán)
• Foxboro IDP05 / IDP100 series Differencial Pressure Transmitters (đối với các phạm vi áp suất hoặc nhu cầu ứng dụng khác nhau)
• Máy truyền áp suất / mức độ khác và thiết bị được cung cấp bởi Foxboro / Schneider Electric để đo lưu lượng, mức độ, áp suất đo hoặc áp suất tuyệt đối
