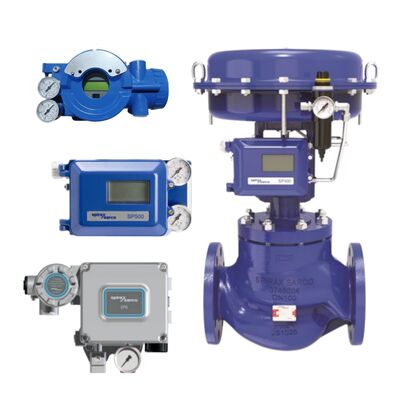

Spirax Sarco EP6SLS1-A là bộ định vị điện-khí nén đáng tin cậy, chuyển đổi tín hiệu điều khiển 4-20 mA thành đầu ra khí nén chính xác để định vị van. Được thiết kế cho bộ truyền động tuyến tính đơn tác động tuân thủ tiêu chuẩn NAMUR, nó đảm bảo tỷ lệ chính xác giữa tín hiệu đầu vào và hành trình van, với vỏ nhôm đúc chắc chắn phù hợp cho lắp đặt ngoài trời.
| Tín hiệu đầu vào | 4-20 mA (dải chia biên độ tối thiểu 8 mA) |
| Trở kháng | Tối đa 250 ±15 Ω |
| Nguồn cấp khí | 1,4 đến 7,0 bar (điều chỉnh 5 đến 10 psi trên dải lò xo của bộ truyền động) |
| Chất lượng khí | ISO 8573-1:2010 Lớp 3:3:2 |
| Áp suất đầu ra | 0 đến 100% áp suất cấp |
| Hành trình bộ truyền động (tuyến tính) | 20 mm đến 150 mm |
| Hành động | Đơn tác động / xả khi mất tín hiệu |
| Nhiệt độ hoạt động | Tiêu chuẩn -20 °C đến +70 °C |
| Lưu lượng khí | 80 LPM @ 1,4 bar |
| Tiêu thụ khí trạng thái ổn định | 2,4 LPM @ 1,4 bar |
| Kết nối khí | Đầu nối ren NPT cái 1/4" |
| Kết nối điện | Đầu nối cáp M20, thiết bị đầu cuối cho dây dẫn 0,5 đến 2,5 mm² |
| Độ nhạy | ±0,2% F.S. (đơn tác động) |
| Độ trễ | ±1% F.S. |
| Độ tuyến tính | ±1% F.S. (đơn tác động) |
| Độ lặp lại | ±0,5% F.S. |
| Mức độ bảo vệ | IP66 |
| Vật liệu vỏ | Nhôm đúc (sơn chống ăn mòn RAL9016) |
| Trọng lượng vận chuyển | Khoảng 2,8 kg (chỉ bộ định vị; bộ lắp đặt riêng) |
Phù hợp cho việc điều khiển điều tiết van điều khiển khí nén trong hệ thống hơi nước, mạch sưởi ấm, đường ống quy trình và nhà máy công nghiệp — đặc biệt với các bộ truyền động Spirax Sarco như PN9000, TN2000 hoặc dòng PNS, nơi định vị chính xác giúp cải thiện hiệu quả và phản ứng.
H: Nó hoạt động với những bộ truyền động nào?
A: Bất kỳ bộ truyền động khí nén tuyến tính hoặc quay tương thích NAMUR nào; hành trình tuyến tính 20–150 mm.
H: Nó có được cấp nguồn vòng lặp không?
A: Có — hai dây, được cấp nguồn trực tiếp từ tín hiệu 4-20 mA.
H: Nó có thể được sử dụng ngoài trời không?
A: Có, với bảo vệ IP66 và vỏ nhôm đã qua xử lý.
H: Yêu cầu nguồn cấp khí là gì?
A: Khí sạch, khô 1,4–7 bar theo ISO 8573-1:2010 Lớp 3:3:2.
H: Nó có bao gồm đồng hồ đo không?
A: Các mẫu tiêu chuẩn thường có đồng hồ đo áp suất cấp/đầu ra.
Đội ngũ của chúng tôi có thể hỗ trợ bạn lựa chọn bộ lắp đặt, kích thước hoặc tình trạng sẵn có — hãy liên hệ với chúng tôi để thiết lập van điều khiển của bạn.
Xem xét phiên bản quay EP6 (EPR) cho bộ truyền động quay một phần tư, hoặc kết hợp với bộ truyền động khí nén dòng PN9000 của Spirax Sarco để có các cụm hoàn chỉnh.
