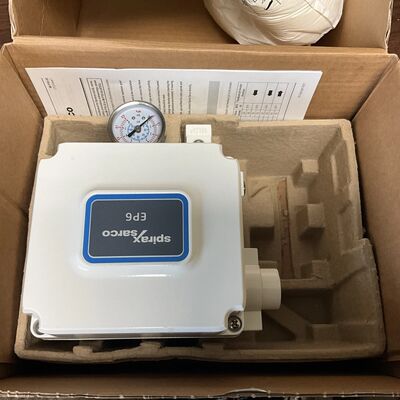

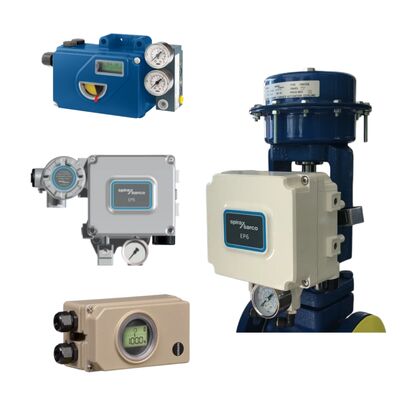

Spirax Sarco EP6SLS1-A là bộ định vị điện-khí nén đáng tin cậy, chuyển đổi tín hiệu điều khiển 4-20 mA thành đầu ra khí nén chính xác để định vị van chính xác. Được thiết kế cho bộ truyền động tuyến tính tác động đơn tuân thủ NAMUR, nó đảm bảo tỷ lệ chính xác giữa tín hiệu đầu vào và hành trình van, với vỏ nhôm đúc chắc chắn phù hợp cho lắp đặt ngoài trời.
| Tín hiệu đầu vào | 4-20 mA (dải chia biên độ tối thiểu 8 mA) |
| Trở kháng | Tối đa 250 ±15 Ω |
| Cấp khí | 1,4 đến 7,0 bar (điều chỉnh 5 đến 10 psi trên phạm vi lò xo của bộ truyền động) |
| Chất lượng khí | ISO 8573-1:2010 Lớp 3:3:2 |
| Áp suất đầu ra | 0 đến 100% áp suất cấp |
| Hành trình bộ truyền động (tuyến tính) | 20 mm đến 150 mm |
| Hành động | Tác động đơn / xả khi lỗi |
| Nhiệt độ hoạt động | Tiêu chuẩn -20 °C đến +70 °C |
| Lưu lượng khí | 80 LPM @ 1,4 bar |
| Tiêu thụ khí trạng thái ổn định | 2,4 LPM @ 1,4 bar |
| Kết nối khí | Đầu nối ren NPT cái 1/4" |
| Kết nối điện | Đầu nối cáp M20, đầu cuối cho dây dẫn 0,5 đến 2,5 mm² |
| Độ nhạy | ±0,2% F.S. (tác động đơn) |
| Độ trễ | ±1% F.S. |
| Độ tuyến tính | ±1% F.S. (tác động đơn) |
| Độ lặp lại | ±0,5% F.S. |
| Mức độ bảo vệ | IP66 |
| Vật liệu vỏ | Nhôm đúc (sơn chống ăn mòn RAL9016) |
| Trọng lượng vận chuyển | Khoảng 2,8 kg (chỉ bộ định vị; bộ phụ kiện lắp đặt tính riêng) |

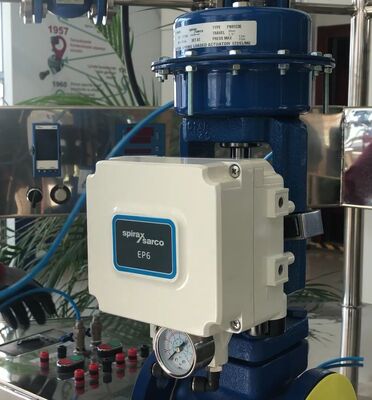

Phù hợp cho việc điều khiển điều biến van điều khiển khí nén trong hệ thống hơi nước, mạch sưởi ấm, đường ống quy trình và nhà máy công nghiệp — đặc biệt với các bộ truyền động Spirax Sarco như dòng PN9000, TN2000 hoặc PNS, nơi định vị chính xác cải thiện hiệu quả và phản ứng.
Hỏi: Nó hoạt động với bộ truyền động nào?
Đáp: Bất kỳ bộ truyền động khí nén tuyến tính hoặc quay tương thích NAMUR nào; hành trình tuyến tính 20–150 mm.
Hỏi: Nó có được cấp nguồn vòng lặp không?
Đáp: Có — hai dây, được cấp nguồn trực tiếp từ tín hiệu 4-20 mA.
Hỏi: Nó có thể được sử dụng ngoài trời không?
Đáp: Có, với bảo vệ IP66 và vỏ nhôm đã qua xử lý.
Hỏi: Yêu cầu cấp khí là gì?
Đáp: Khí sạch, khô 1,4–7 bar theo ISO 8573-1:2010 Lớp 3:3:2.
Hỏi: Nó có bao gồm đồng hồ đo không?
Đáp: Các mẫu tiêu chuẩn thường có đồng hồ đo áp suất cấp/đầu ra.
Đội ngũ của chúng tôi có thể hỗ trợ lựa chọn bộ phụ kiện lắp đặt, kích thước hoặc tình trạng sẵn có — hãy liên hệ với chúng tôi để thiết lập van điều khiển của bạn.

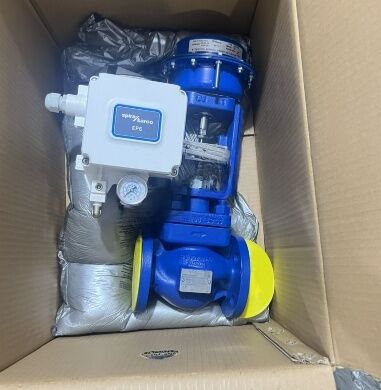

Xem xét phiên bản quay EP6 (EPR) cho bộ truyền động quay một phần tư, hoặc kết hợp với bộ truyền động khí nén dòng Spirax Sarco PN9000 để có các cụm hoàn chỉnh.
