Tổng quan sản phẩm

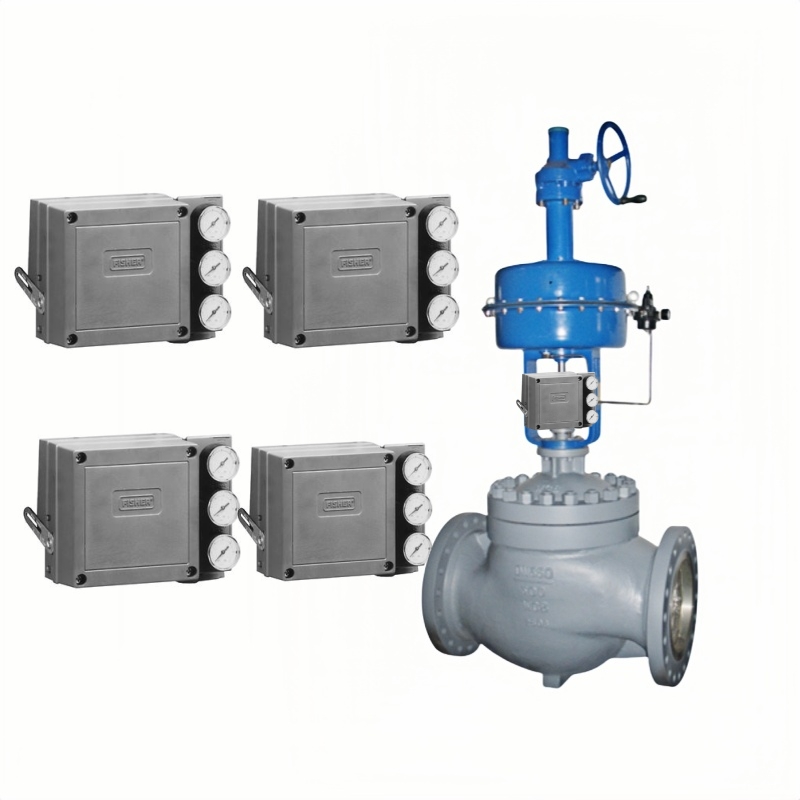

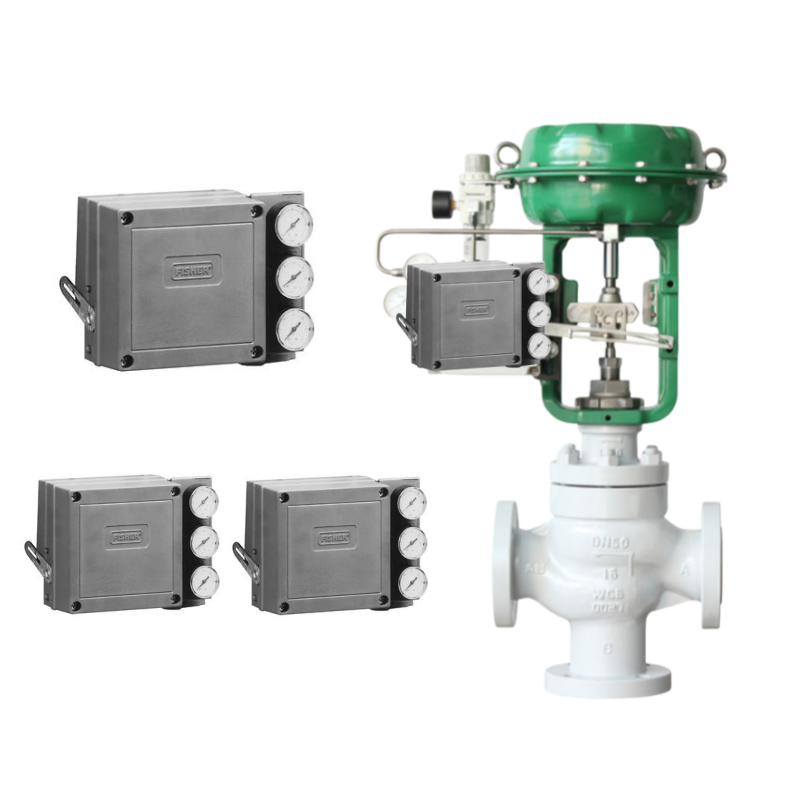

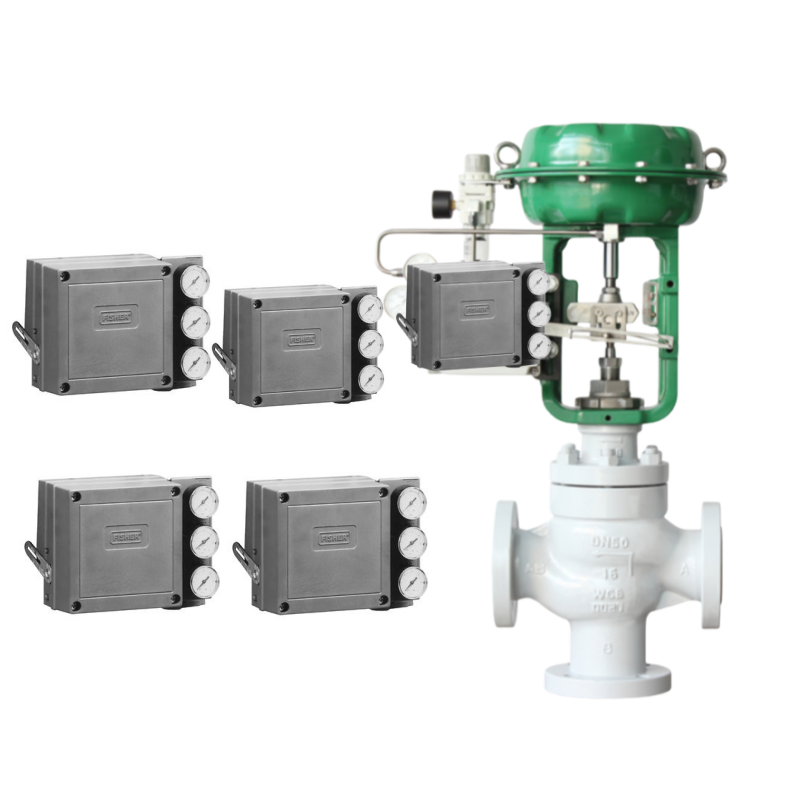

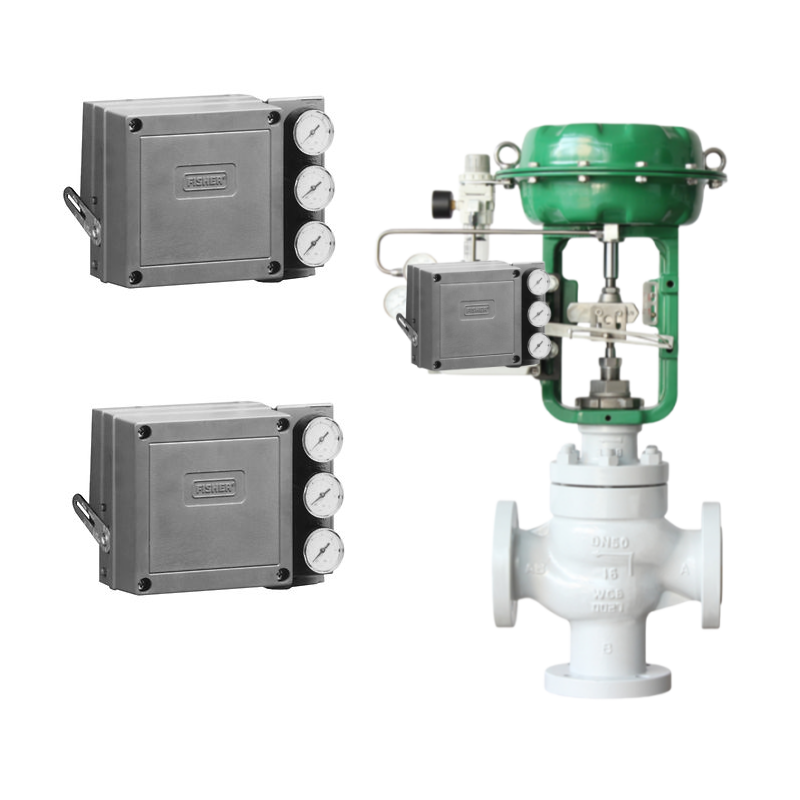

Bộ định vị van khí nén Fisher 3582 là một thiết bị chắc chắn, có thể đảo chiều tại hiện trường, được thiết kế để sử dụng với các cụm van điều khiển có bộ truyền động màng và thân van trượt. Nó nhận tín hiệu đầu vào khí nén (thường là 0,2 đến 1,0 bar hoặc 0,4 đến 2,0 bar) từ thiết bị điều khiển và điều chỉnh áp suất cung cấp cho bộ truyền động để duy trì vị trí thân van chính xác tương ứng với tín hiệu đầu vào. Dòng 3582 bao gồm các mẫu có và không có van bypass, đồng hồ đo hoặc van lốp xe ô tô. Biến thể 3582NS được chứng nhận đặc biệt cho các ứng dụng dịch vụ hạt nhân.
Các tính năng chính
Thông số kỹ thuật
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Tín hiệu đầu vào | 0,2–1,0 bar (3–15 psig) hoặc 0,4–2,0 bar (6–30 psig); có khả năng chia dải |
| Tín hiệu đầu ra | Áp suất khí nén lên đến 95% áp suất cung cấp tối đa |
| Áp suất cung cấp | Khuyến nghị: 0,3 bar (5 psi) cao hơn yêu cầu của bộ truyền động; Tối đa: 3,4 bar (50 psig) |
| Môi trường cung cấp | Khí sạch, khô, không dầu hoặc khí không ăn mòn |
| Tiêu thụ khí (tối đa ổn định) | 0,38–0,54 m³/giờ chuẩn (14–20 scfh) ở áp suất cung cấp 1,4–2,4 bar |
| Hiệu suất | Độ tuyến tính độc lập ±1%; Độ trễ 0,5% phạm vi |
| Nhiệt độ hoạt động | Tiêu chuẩn: –40 đến +71°C (–40 đến +160°F); 3582NS: lên đến +82°C |
| Hành trình thân van tối đa | 105 mm (4,125 inch); có thể điều chỉnh |
| Trọng lượng | 2,5 kg (5,5 lb) |
Ứng dụng
Lý tưởng cho việc kiểm soát quy trình trong các ngành dầu khí, hóa chất, sản xuất điện và lọc dầu, nơi yêu cầu định vị khí nén đáng tin cậy cho các van điều khiển thân trượt. Mẫu 3582NS được chứng nhận cho dịch vụ nhà máy điện hạt nhân.
Câu hỏi thường gặp
H: Có thể sử dụng 3582 cho hoạt động chia dải không?
Đ: Có. Không cần thêm bộ phận; chỉ cần hiệu chuẩn bằng cách sử dụng tín hiệu đầu vào chia dải mong muốn sau khi căn chỉnh chùm tia.
H: Làm thế nào để thay đổi từ hành động trực tiếp sang hành động đảo ngược?
Đ: Di chuyển cụm cánh gạt sang góc phần tư đối diện của chùm tia (TRỰC TIẾP hoặc ĐẢO NGƯỢC) và hiệu chuẩn lại.
H: Cam nào được cung cấp tiêu chuẩn?
Đ: Cam tuyến tính A được lắp đặt tại nhà máy.
