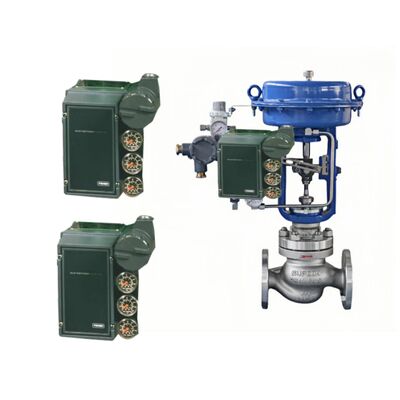

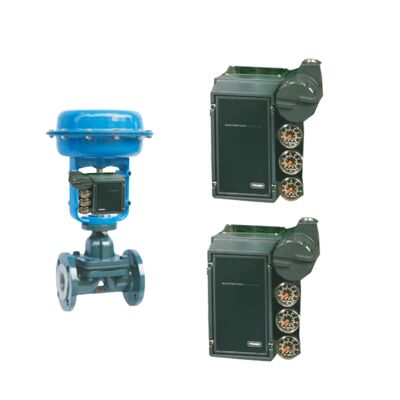

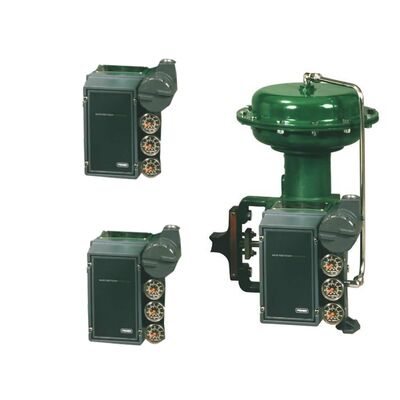

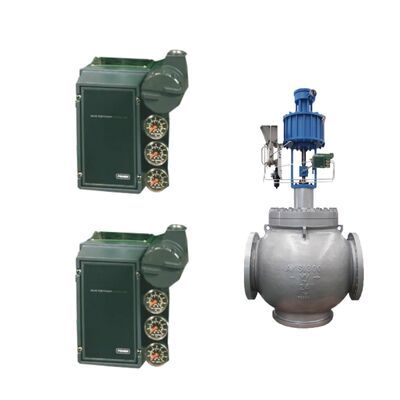

Bộ định vị điện-khí nén Fisher 3620J mang lại khả năng định vị van chính xác, đáng tin cậy cho các bộ truyền động quay tác động đơn. Nó kết hợp bộ định vị khí nén 3610J đã được chứng minh với bộ chuyển đổi điện-khí nén 3622 để chuyển đổi tín hiệu điều khiển 4–20 mA DC thành áp suất đầu ra khí nén tỷ lệ. Được thiết kế cho các bộ truyền động Fisher 1051, 1052 và 2052 (và tương thích với van V500 và Vee-Ball™), 3620J đảm bảo quay trục chính xác trong các ứng dụng quy trình đòi hỏi khắt khe.
| Thông số | Thông số kỹ thuật |
|---|---|
| Tín hiệu đầu vào | 4–20 mA DC (tối đa 30 VDC, tối thiểu 2,4 VDC ở 20 mA) |
| Tín hiệu đầu ra | Khí nén lên đến áp suất cấp đầy đủ |
| Áp suất cấp | 0,3 bar (5 psi) cao hơn yêu cầu của bộ truyền động; tối đa 10,3 bar (150 psig) |
| Tiêu thụ khí (ổn định) | 0,49 m³/h chuẩn (18,2 scfh) ở 1,4 bar |
| Nhiệt độ hoạt động | –40 đến 82 °C (–40 đến 180 °F) |
| Góc quay van | 60°, 75° hoặc 90° |
| Độ tuyến tính (trực tiếp/ngược) | ±1,5% / ±0,75% của dải đầu ra |
| Độ trễ | 0,75% của dải đầu ra |
| Vùng chết | 0,1% của dải đầu vào |
| Kết nối điện | Ống dẫn 1/2-14 NPT |
| Kết nối khí nén | 1/4 NPT ren trong |
Lý tưởng cho việc kiểm soát chính xác các van quay trong các quy trình dầu khí, hóa chất, năng lượng và lọc dầu, nơi yêu cầu định vị chính xác và chứng nhận khu vực nguy hiểm.
