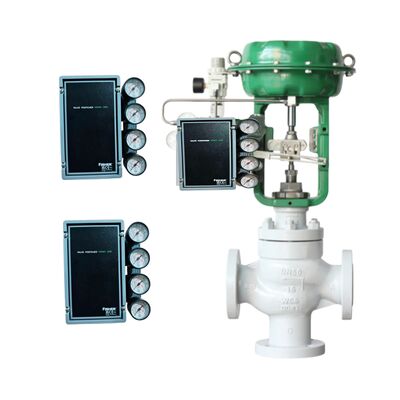

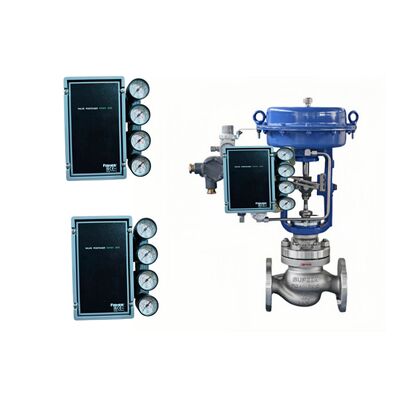

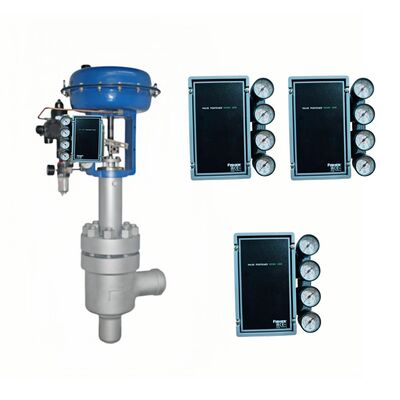

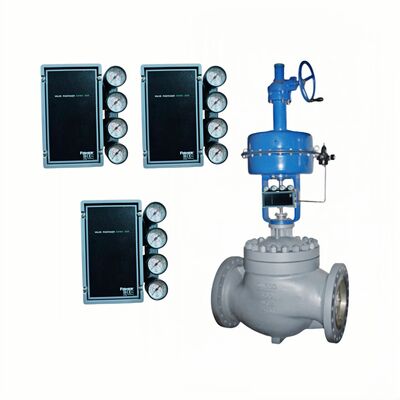

Fisher 3610J là bộ định vị van quay khí nén tác động đơn, được thiết kế để điều khiển chính xác các bộ truyền động quay màng. Nó cung cấp khả năng định vị van quay chính xác theo tín hiệu đầu vào khí nén, lý tưởng cho các ứng dụng điều khiển quy trình đòi hỏi độ tin cậy và khả năng lặp lại cao.
| Thông số | Thông số kỹ thuật |
|---|---|
| Tín hiệu đầu vào | 0,2 đến 1,0 bar (3 đến 15 psig) tiêu chuẩn; điểm không/phạm vi có thể điều chỉnh |
| Tín hiệu đầu ra | Khí nén lên đến áp suất cấp đầy đủ |
| Áp suất cấp | Tối đa 10,3 bar (150 psig); tối thiểu 0,3 bar trên yêu cầu của bộ truyền động |
| Tiêu thụ khí trạng thái ổn định | 0,40 m³/h chuẩn (15 scfh) ở 1,4 bar |
| Độ tuyến tính độc lập (Trực tiếp) | ±1,5% phạm vi đầu ra |
| Độ trễ | 1,0% phạm vi đầu ra |
| Vùng chết | 0,1% phạm vi đầu vào |
| Nhiệt độ hoạt động | -40 đến 82°C (-40 đến 180°F) |
| Góc quay van | 60°, 75° hoặc 90° |
| Trọng lượng xấp xỉ | 2,5 kg (5,6 lb) |
Lý tưởng cho các van điều khiển quay kết hợp với bộ truyền động màng Fisher 1051, 1052 hoặc 2052 trong các quy trình dầu khí, hóa chất, năng lượng và lọc dầu.
H: Có thể chuyển đổi 3610J từ hành trình trực tiếp sang hành trình đảo ngược không?
Đ: Có, chỉ cần định vị lại tấm đảo chiều và, nếu cần cho góc quay 60°, tháo lò xo đối trọng.
H: 3610J được thiết kế cho bộ truyền động nào?
Đ: Bộ truyền động quay màng Fisher 1051, 1052 và 2052.
H: Nó có hỗ trợ cam đặc trưng không?
Đ: Có — có sẵn các cam A, B và C cho các đặc tính dòng chảy khác nhau.
