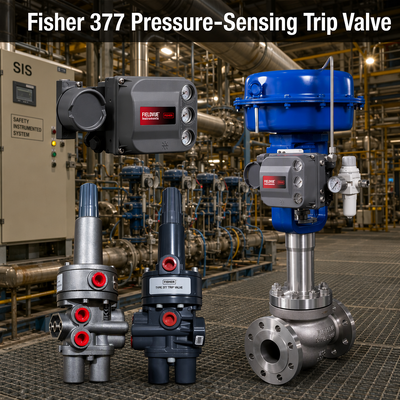

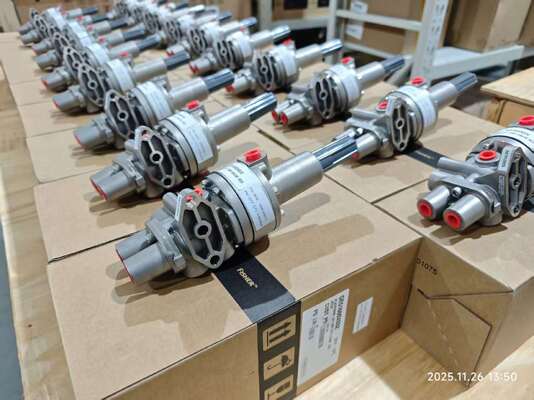

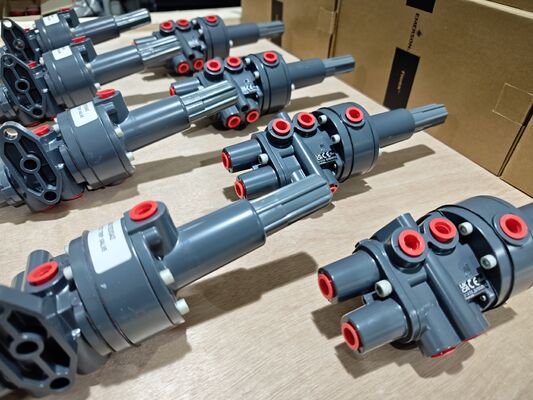

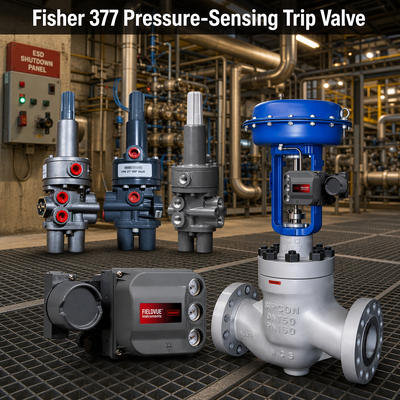

Fi-sher 377 là van ngắt áp suất được thiết kế cho các ứng dụng điều khiển yêu cầu hành động van hoặc bộ truyền động cụ thể khi áp suất nguồn giảm xuống dưới điểm ngắt đã đặt. Nó giúp duy trì an toàn quy trình bằng cách làm cho bộ truyền động bị hỏng lên, khóa ở vị trí cuối cùng hoặc hỏng xuống, và tự động đặt lại khi áp suất nguồn phục hồi.
Van ngắt đơn này đơn giản hóa hệ thống đường ống so với các hệ thống sử dụng nhiều van chuyển mạch. Điểm ngắt có thể điều chỉnh được và thiết kế sử dụng diện tích màng lớn với ít bộ phận chuyển động để hoạt động đáng tin cậy và tuổi thọ cao. Các cấu hình có sẵn bao gồm hỏng xuống (377D), khóa ở vị trí cuối cùng (377L), hỏng lên (377U) và các tùy chọn đóng khi hỏng quay (377CW / 377CCW). Nó có thể được gắn trên manifold, yoke hoặc giá đỡ và tương thích với nhiều bộ truyền động piston Fi-sher.
| Thông số | Chi tiết |
|---|---|
| Loại | Van ngắt áp suất |
| Cấu hình có sẵn | 377D (hỏng xuống), 377L (khóa vị trí cuối cùng), 377U (hỏng lên), 377CW / 377CCW (đóng khi hỏng quay) |
| Áp suất nguồn | Tối đa 10,3 bar (150 psig); Tối thiểu 3,8 bar (55 psig) |
| Điểm ngắt | Có thể điều chỉnh từ 2,8 bar (40 psig) đến 72% áp suất nguồn |
| Đặt lại | 12,5% đến 33% trên điểm ngắt đã điều chỉnh |
| Kết nối thân van | 1/4 NPT trong |
| Dải nhiệt độ | Nitrile: -40 đến 82°C (-40 đến 180°F); Fluorocarbon: -18 đến 104°C (0 đến 220°F) |
| Vật liệu vỏ | Nhôm hoặc thép không gỉ |
| Trọng lượng xấp xỉ | Nhôm: 0,95 kg; Thép không gỉ: 2,31 kg |
| Khu vực nguy hiểm | Tuân thủ ATEX / CUTR; Khả năng SIL 3 (377 SST) |
Được sử dụng trong các hệ thống điều khiển quy trình trong ngành dầu khí, hóa chất, sản xuất điện và các ngành công nghiệp khác, nơi yêu cầu hành động an toàn khi hỏng bộ truyền động đáng tin cậy khi mất nguồn cung cấp khí điều khiển.
Người dùng có thể gặp khó khăn với việc cài đặt điểm ngắt không chính xác, đường ống chế độ hỏng không đúng, hoặc kích thước bình tích khí cho một số cấu hình nhất định. Điểm ngắt có thể điều chỉnh và các chế độ hỏng có thể chuyển đổi giúp giải quyết những vấn đề này khi được áp dụng đúng cách.
Đóng vai trò là bộ thay thế trực tiếp hoặc nâng cấp chức năng cho các van ngắt Fi-sher đời trước hoặc các thiết bị ngắt áp suất tương đương trong mạch bảo vệ bộ truyền động.
Chúng tôi cung cấp các sản phẩm Fi-sher (Emerson) chính hãng và cung cấp hỗ trợ thiết thực để lựa chọn cấu hình phù hợp dựa trên nhu cầu của bộ truyền động và quy trình.
Thời gian sản xuất và giao hàng điển hình là 6-8 tuần.
Vui lòng cung cấp loại bộ truyền động, chế độ hỏng mong muốn, dải áp suất nguồn, ưu tiên vật liệu và số lượng để có báo giá tùy chỉnh.
