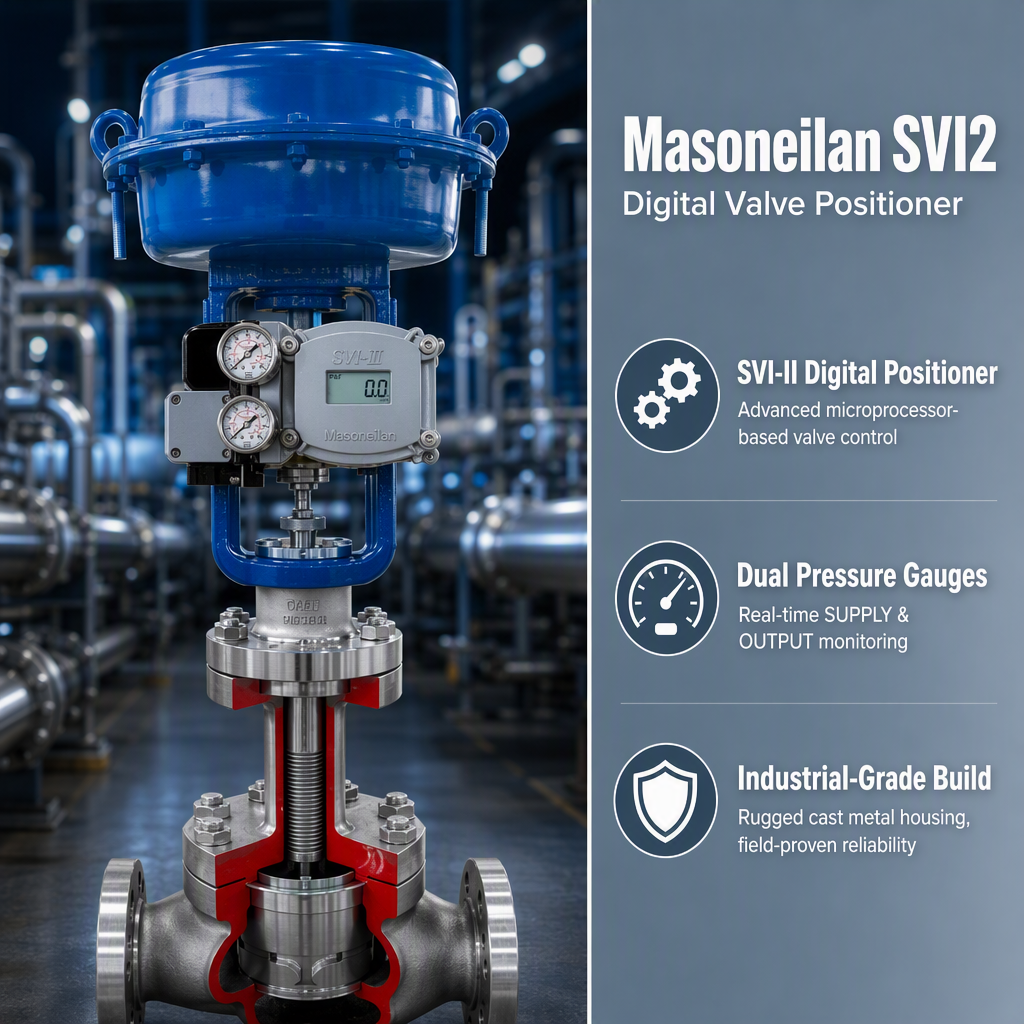

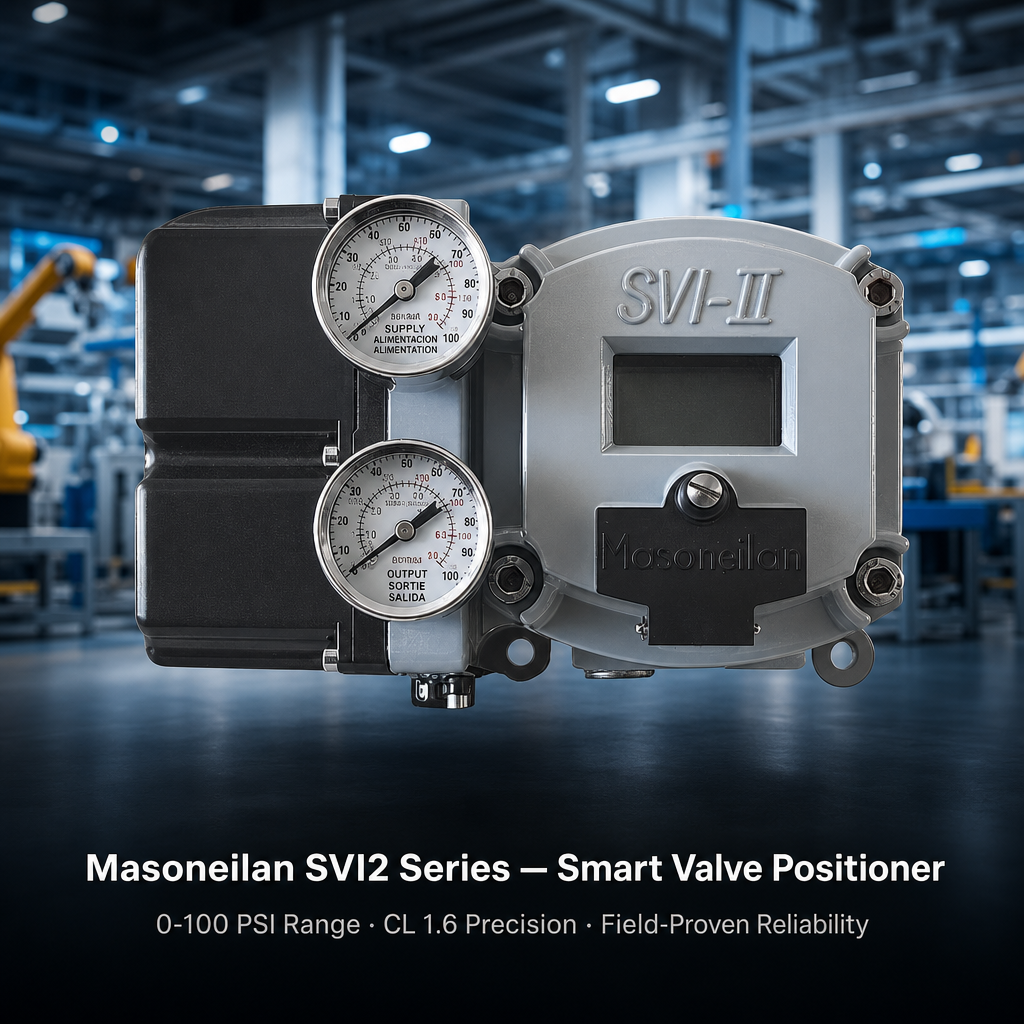

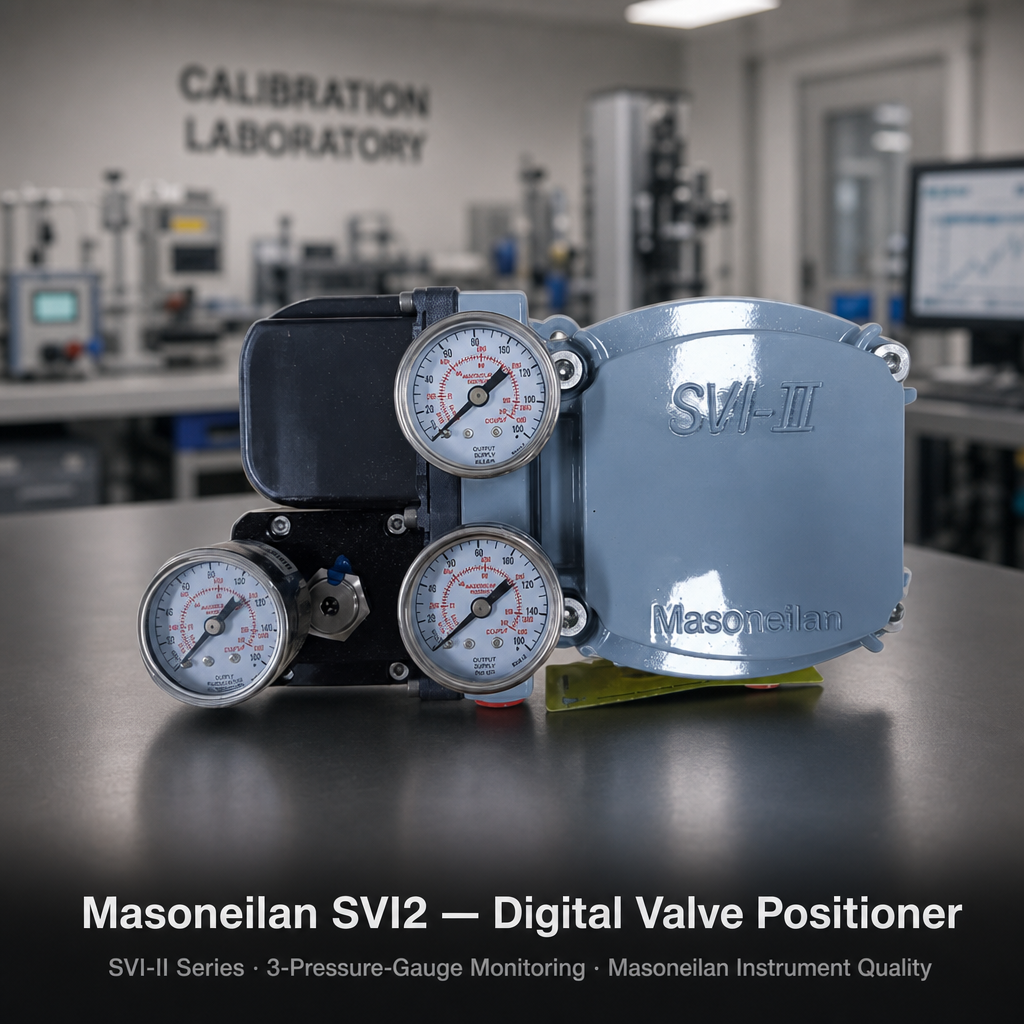

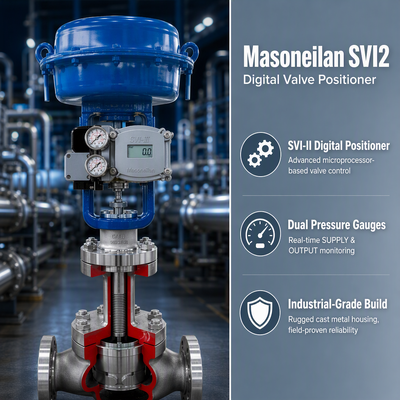

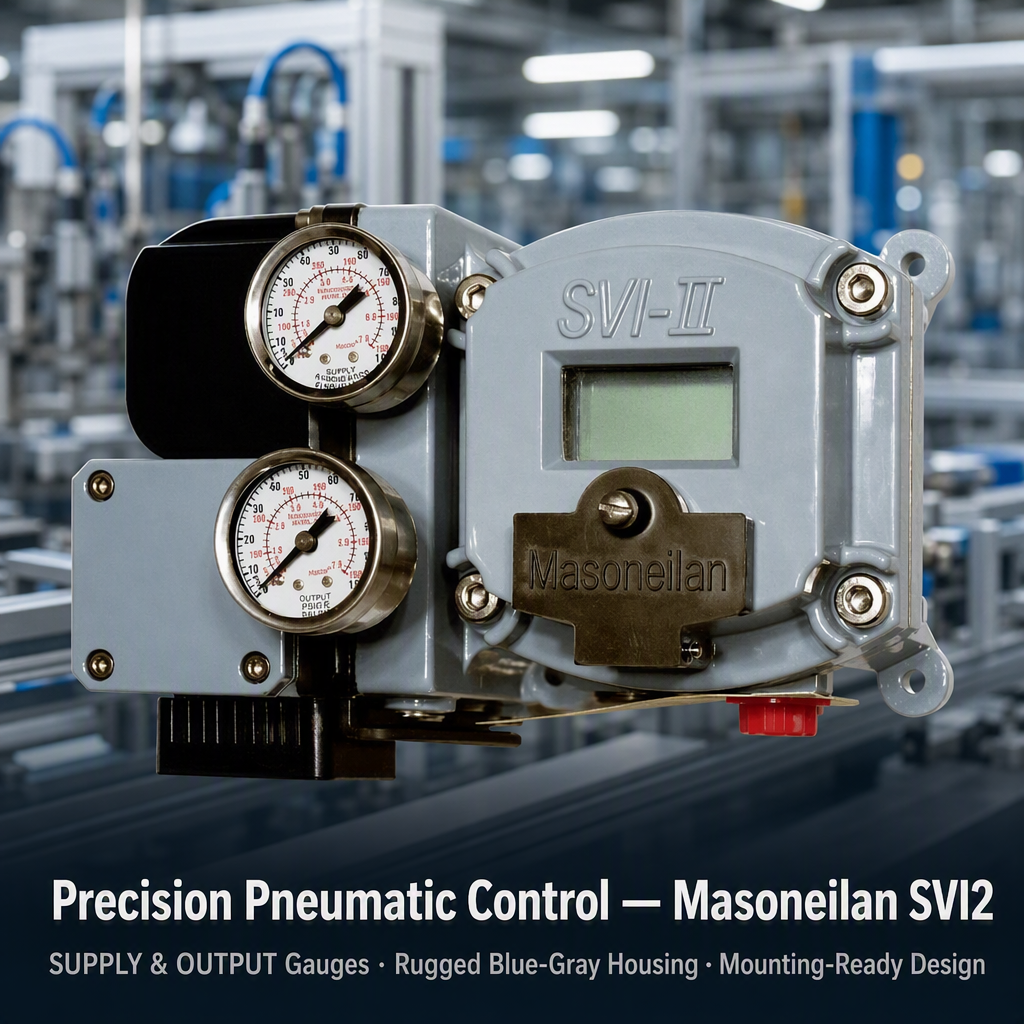

Masoneilan SVI2 là một thiết bị định vị van kỹ thuật số thông minh hiệu suất cao được phát triển bởi Baker Hughes Masoneilan.nó được cung cấp bởi một tín hiệu vòng lặp hai dây 4?? 20mA và tương thích với các giao thức liên lạc HART 5/7Thiết bị này cung cấp điều khiển vị trí cực kỳ chính xác cho các thiết bị điều khiển khí nén tuyến tính và xoay, hỗ trợ cả cấu trúc thực hiện hoạt động đơn và hoạt động kép.
Không giống như các thiết bị định vị tương tự truyền thống, SVI2 tích hợp tự động hoàn chỉnh quy trình, cảm biến áp suất đa kênh tích hợp và các chức năng chẩn đoán van toàn diện.Tủ kim loại mô-đun của nó đạt cấp độ bảo vệ IP66 và có chứng nhận khu vực nguy hiểm toàn cầu bao gồm ATEX, IECEx, FM và SIL 2 chứng nhận mức độ toàn vẹn an toàn. Với giao diện lắp đặt phổ biến, nó có thể được trang bị trực tiếp trên các van điều khiển khí quyển của Masoneilan và bên thứ ba,được sử dụng rộng rãi trong dầu khí, hóa chất, điện, luyện kim và các ngành công nghiệp đường ống dẫn năng lượng để điều chỉnh dòng chảy chính xác ổn định, bảo trì thấp.
| Điểm | Parameter |
|---|---|
| Dòng mô hình | Masoneilan SVI2 (SVI II AP) |
| Tín hiệu kiểm soát đầu vào | Điện 4 ′ 20mA DC vòng lặp hai dây |
| Giao thức thông tin | HART 5 / HART 7 |
| Khám phá vị trí | Bộ cảm biến từ tính không tiếp xúc |
| Độ chính xác điều khiển | ± 0,5% FS điển hình, ± 0,25% FS tối ưu hóa |
| Khả năng lặp lại | ± 0,2% Toàn quy mô |
| Hysteresis | ≤ 0,3% FS |
| Áp suất không khí cung cấp | 1.4 ¢7 bar (20 ¢100 psi) |
| Loại hoạt động khí nén | Một vai / hai vai |
| Khả năng tương thích với thiết bị điều khiển | Đường thẳng / xoay (0~100° xoay) |
| Phạm vi nhiệt độ môi trường | -50°C ~ +85°C |
| Xếp hạng khoang | IP66 / NEMA 4X |
| Vật liệu nhà ở | Nhôm đúc không đồng |
| Các bộ phận khí nén ướt | Thép không gỉ |
| Chứng nhận an toàn | SIL 2, ATEX, IECEx, FM, CSA An toàn nội tại / chống cháy |
| Sợi nối không khí | NPT 1/4 hoặc G1/4 tùy chọn |
| Cổng đường dây điện | NPT 1/2 sợi nội |
| Tiêu chuẩn gắn | ISO 5211 gắn máy điều khiển van phổ quát |
Upstream & Midstream Dầu & khí:Các mỏ dầu trên đất liền, trạm thu khí tự nhiên, đường ống dẫn dầu thô, đường ống dẫn khí, trạm nén
Các nhà máy hóa dầu và hóa chất tinh tế:Kiểm soát dòng chảy lò phản ứng, van điều chỉnh tháp chưng cất, đường ống trung bình nhiệt độ cao / thấp, vòng lặp quy trình chất lỏng ăn mòn
Ngành sản xuất điện:Hệ thống điều khiển lưu thông nước và hơi của nhà máy điện nhiệt, hệ thống khử lưu huỳnh và khử nitri hóa khí khói, điều chỉnh nước cung cấp nồi hơi
Công nghiệp luyện kim và chế biến khoáng sản:Điều chỉnh khí lò nhiệt độ cao, xử lý chất lỏng chất thải axit-bơm, kiểm soát dòng chảy phân bón khoáng sản
Điều trị nước & Lưu trữ năng lượng:Điều trị nước thải công nghiệp, nhà máy khử muối, sản xuất hydro và kiểm soát chất chứa năng lượng
Các ngành công nghiệp nặng khác:Các nhà máy phân bón, sản xuất bột giấy và giấy, kiểm soát quy trình nền tảng ngoài khơi
Đáp: Có. SVI2 áp dụng cấu trúc lắp đặt phổ biến ISO 5211, tương thích với tất cả các thiết bị điều khiển khí tuyến và quay thông thường. Nó hỗ trợ nâng cấp trực tiếp mà không cần sửa đổi các ổ cắm van.
Đáp: Không. Nó được cung cấp năng lượng hoàn toàn bằng tín hiệu điều khiển 420mA, không cần dây điện bổ sung.
A3: Có. Giao diện màn hình LCD và nút bấm bên ngoài cho phép cài đặt các tham số đầy đủ mà không cần mở vỏ kín, đáp ứng các yêu cầu hoạt động chống nổ.
A4: Sai lệch hành trình van, cân bằng áp suất thiết bị điều khiển, tình trạng rò rỉ không khí, sự bất thường của ma sát van, tình trạng tình trạng cảm biến và hồ sơ hoạt động lịch sử để bảo trì dự đoán.
A5: Ba chế độ được hỗ trợ: Không mở, Không đóng và Không khóa để đáp ứng các yêu cầu an toàn quy trình khác nhau.
A6: Mô hình tiêu chuẩn bao gồm -50 °C ~ +85 °C; các phiên bản tùy chỉnh nhiệt độ thấp có sẵn cho các dự án mỏ dầu vùng lạnh.
