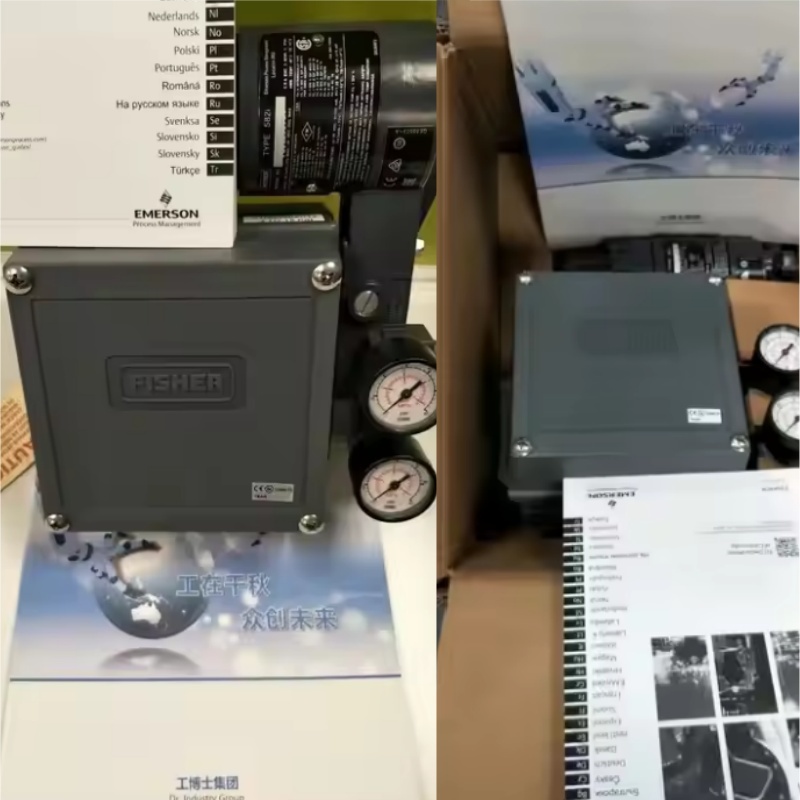

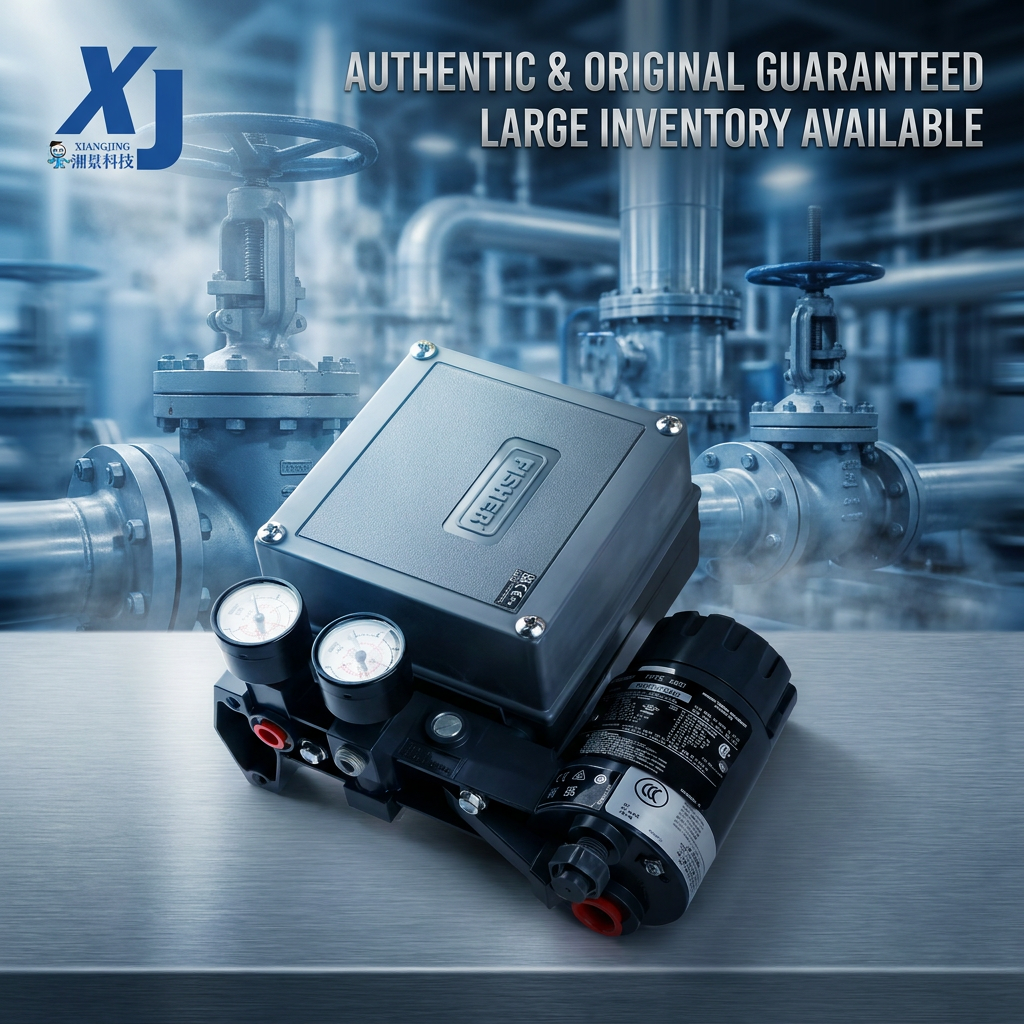

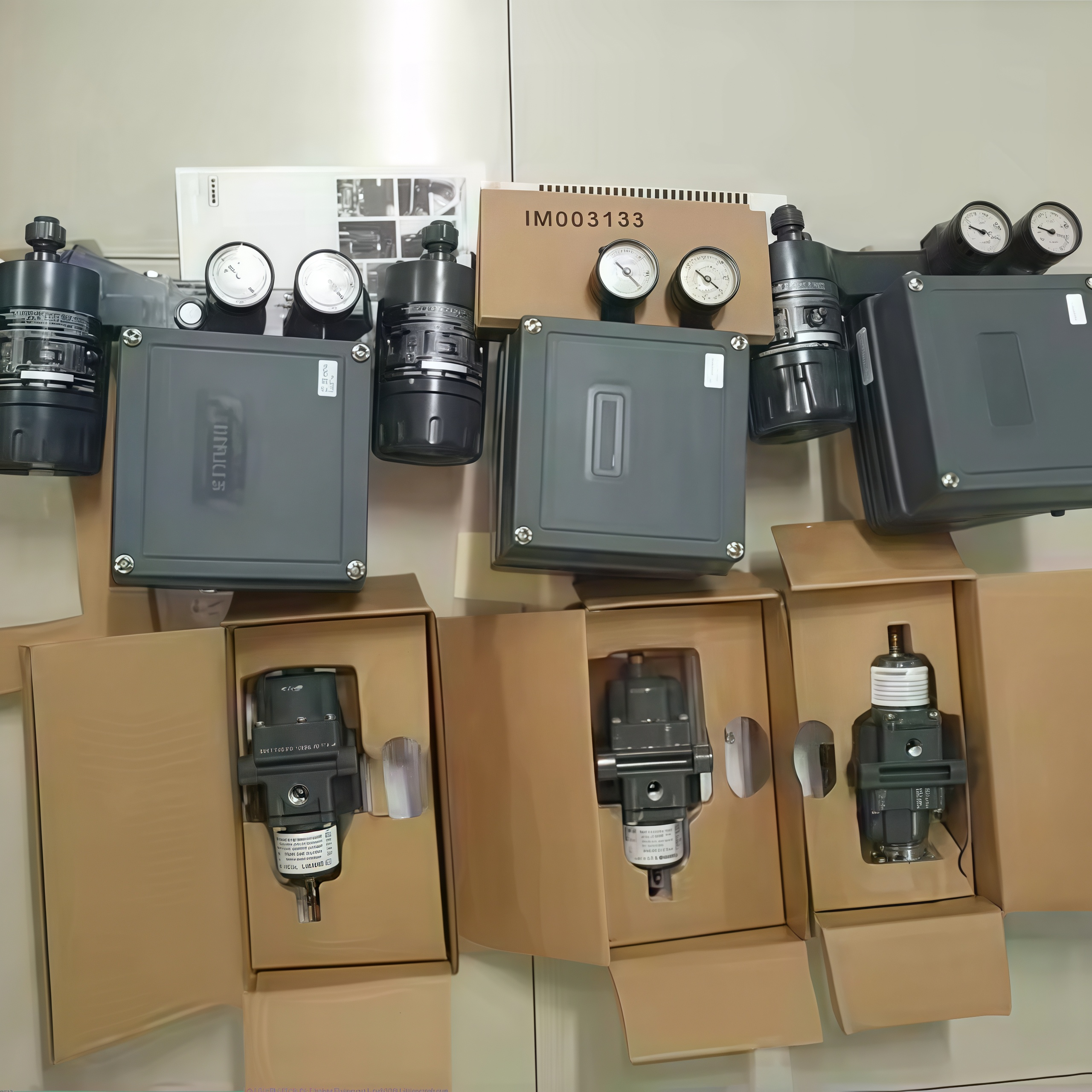

3582i là một thiết bị định vị van điện khí nén được thiết kế để sử dụng với các bộ van điều khiển ống dẫn chạy bằng khẩu khẩu, trượt.Nó kết hợp một bộ chuyển đổi điện khí 582i với một 3582 định vị khí để cung cấp vị trí chính xác của ống van để đáp ứng một tín hiệu đầu vào dòng DC.
Máy định vị này chấp nhận một đầu vào tiêu chuẩn 4-20 mA và chuyển đổi nó thành một tín hiệu khí nén theo tỷ lệ để điều khiển bộ điều khiển.Bộ chuyển đổi 582i có thể được lắp đặt tại nhà máy hoặc thêm sau đó (với hướng dẫn ứng dụng thích hợp)Đơn vị hỗ trợ hành động đảo ngược trường giữa trực tiếp và ngược và phù hợp với hoạt động phân chia phạm vi.Nó được thiết kế cho các ứng dụng kiểm soát quy trình công nghiệp đòi hỏi vị trí thân đáng tin cậy.
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Mô hình | 3582i |
| Loại | Máy định vị van điện khí |
| Tín hiệu đầu vào | 4 đến 20 mA DC điện liên tục (30 VDC điện áp tuân thủ tối đa) |
| Khả năng phân chia phạm vi | Vâng. |
| Tín hiệu đầu ra | Áp suất khí áp theo yêu cầu của thiết bị điều khiển (tối đa 95% nguồn cung) |
| Hành động | Phòng quay trở lại (chính hoặc ngược) |
| Tính tuyến tính độc lập | ± 2% dải tín hiệu đầu ra |
| Hysteresis | 00,6% độ dài |
| Nhiệt độ xung quanh (Tiêu chuẩn) | -40 đến +71 °C (-40 đến +160 °F) |
| Áp lực cung cấp | Khuyến cáo 0,3 bar (5 psi) trên yêu cầu thiết bị thực hiện; tối đa 3,4 bar (50 psig) hoặc chỉ số thiết bị thực hiện |
| Phương tiện cung cấp | Không khí (không được phê duyệt cho khí tự nhiên) |
| Sử dụng điển hình | Các van điều khiển trục trượt được vận hành bằng khẩu khẩu phần |
Được sử dụng trong các ngành công nghiệp quy trình để kiểm soát chính xác van trượt, bao gồm chế biến hóa chất, dầu khí, sản xuất điện, lọc và tự động hóa công nghiệp nói chung.
Người dùng có thể gặp vấn đề với hiệu chuẩn, độ chính xác chuyển đổi tín hiệu hoặc thích nghi với các thiết lập khí nén hiện có.Thiết kế mô-đun của bộ chuyển đổi 582i và hành động đảo ngược trường giúp giải quyết nhu cầu linh hoạt lắp đặt và hoạt động.
Can serve as a direct electro-pneumatic upgrade for existing 3582 pneumatic positioners (via addition of the 582i converter where compatible) or as a replacement for similar conventional electro-pneumatic positioners on sliding-stem valves.
Chúng tôi cung cấp các thiết bị định vị van chính hãng và cung cấp hỗ trợ thực tế cho việc lựa chọn chính xác và ứng dụng phù hợp trong các hệ thống điều khiển quy trình.
Thời gian sản xuất và giao hàng điển hình là 6-8 tuần.
Vui lòng cung cấp loại và kích thước động cơ, yêu cầu đi lại, áp suất cung cấp, chi tiết tín hiệu đầu vào và số lượng cho một báo giá tùy chỉnh.
