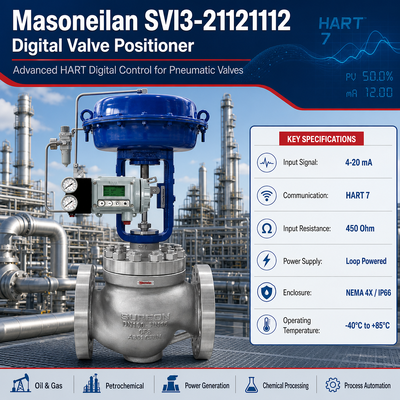

Bộ điều khiển van kỹ thuật số Masoneilan SVI3-21121112
Masoneilan SVI3 là bộ định vị van kỹ thuật số thế hệ thứ ba của Baker Hughes, được thiết kế để điều khiển chính xác và đáng tin cậy các van điều khiển khí nén tác động đơn. Cấu hình SVI3-21121112 thuộc dòng này và sử dụng các thuật toán điều khiển tiên tiến cùng với cảm biến vị trí từ tính không tiếp xúc đã được chứng minh trên thực tế để mang lại hiệu suất phản hồi nhanh trong các ứng dụng quy trình công nghiệp.
Tổng quan sản phẩm
Bộ định vị kỹ thuật số HART 7 này có tính năng SmartCal thiết lập và hiệu chuẩn bằng một nút bấm để đơn giản hóa việc đưa vào vận hành. Nó hỗ trợ cả van tuyến tính và van quay với phương pháp lắp đặt phổ dụng. Chẩn đoán van trực tuyến liên tục theo dõi tình trạng hoạt động, với khả năng lưu trữ dữ liệu chẩn đoán trong thời gian dài để giúp xác định các sự cố trước khi chúng ảnh hưởng đến hoạt động. Hệ thống khí nén lưu lượng thấp giảm tiêu thụ khí ở trạng thái ổn định trong khi vẫn duy trì phản hồi điều khiển mạnh mẽ. Màn hình đồ họa cục bộ tùy chọn với các nút bấm cho phép cấu hình và giám sát tại hiện trường, bao gồm cả các khu vực nguy hiểm. Thiết bị được chế tạo để có độ bền trong môi trường khắc nghiệt và tích hợp với các hệ thống điều khiển chính thông qua giao tiếp HART và các công cụ phần mềm hỗ trợ như ValVue.
Thông số kỹ thuật
| Thông số | Chi tiết |
|---|---|
| Dòng máy | SVI3 (Giao diện van thông minh thế hệ thứ 3) |
| Ví dụ cấu hình | SVI3-21121112 |
| Loại | Bộ định vị / Bộ điều khiển van kỹ thuật số |
| Tín hiệu đầu vào | 4-20 mA với HART 7 |
| Cảm biến vị trí | Từ tính không tiếp xúc (Hiệu ứng Hall) |
| Hành động bộ truyền động | Tác động đơn, an toàn khi mất tín hiệu |
| Khả năng chuyển động | Tuyến tính và quay |
| Khả năng di chuyển tuyến tính | 0,25" đến 8" (6,4 đến 200 mm) |
| Khả năng di chuyển quay | 18° đến 140° |
| Độ chính xác | ±0,5% toàn dải (điển hình) |
| Độ trễ + Vùng chết | ±0,3% toàn dải |
| Độ lặp lại | ±0,3% toàn dải |
| Nhiệt độ hoạt động | -55°C đến +85°C |
| Áp suất cấp | 20 đến 120 psi (1,4 đến 8,3 bar) |
| Lưu lượng khí cấp | 410 SLPM @ 30 psi |
| Chẩn đoán | Chẩn đoán van nâng cao và trực tuyến |
| An toàn | Khả năng SIL3 |
| Tùy chọn vỏ | Nhôm hoặc thép không gỉ 316 tùy chọn |
Ngành ứng dụng
Được ứng dụng trong sản xuất điện, lọc dầu, hóa dầu, dầu khí (thượng nguồn, trung nguồn và hạ nguồn), xử lý hóa chất và điều khiển quy trình công nghiệp nói chung để định vị chính xác các van điều khiển khí nén.
Các vấn đề thường gặp
Người dùng các bộ định vị đời trước thường gặp phải quy trình hiệu chuẩn kéo dài, tiêu thụ khí cao hơn, thông tin chẩn đoán hạn chế khi van đang hoạt động, hoặc khả năng hoạt động ở nhiệt độ bị giới hạn. SVI3 giải quyết những vấn đề này thông qua SmartCal một nút bấm, giảm lưu lượng khí thoát, chẩn đoán trực tuyến liên tục với lưu trữ dữ liệu và phạm vi hoạt động nhiệt độ thấp mở rộng.
Các mẫu thay thế
Phục vụ như một bản nâng cấp hoặc thay thế hiện đại cho các bộ định vị dòng Masoneilan SVI trước đó (như SVI II hoặc SVi1000) và các bộ định vị tác động đơn thông thường hoặc kỹ thuật số khác yêu cầu chẩn đoán cải tiến, tiêu thụ khí thấp hơn và giao tiếp HART 7.
Tại sao mua hàng từ chúng tôi
Chúng tôi cung cấp bộ điều khiển van kỹ thuật số Masoneilan (Baker Hughes) chính hãng và cung cấp hỗ trợ thiết thực để lựa chọn cấu hình phù hợp và tích hợp vào hệ thống điều khiển quy trình.
Tình trạng kho & Thời gian giao hàng
Thời gian sản xuất và giao hàng điển hình là 6-8 tuần.
Biểu mẫu yêu cầu báo giá
Vui lòng cung cấp loại van (tuyến tính hoặc quay), chi tiết bộ truyền động, mức độ chẩn đoán yêu cầu, tùy chọn vỏ, yêu cầu về khu vực nguy hiểm và số lượng để có báo giá tùy chỉnh.
