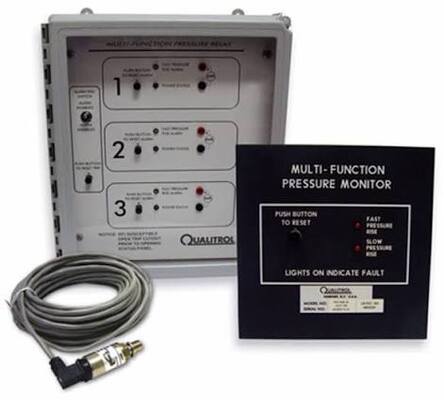

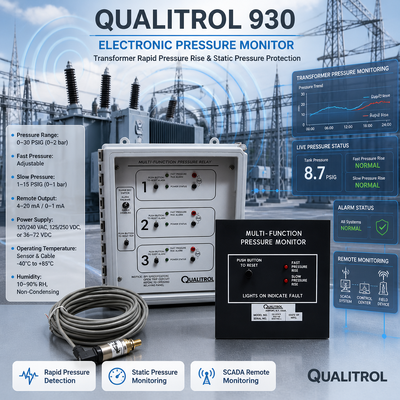

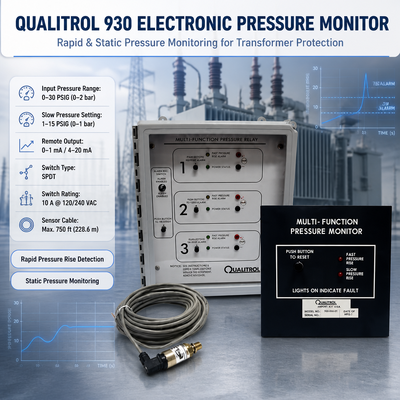

Qualitrol 930 là một máy đo áp suất điện tử đa chức năng được thiết kế để phát hiện và phản ứng với cả sự gia tăng áp suất nhanh và thay đổi áp suất chậm ( tĩnh) trong hệ thống biến áp.Nó thường được áp dụng trên các bể biến áp chính và khoang thay đổi vòi tải (LTC) để cung cấp các chức năng báo động và khởi động giúp bảo vệ thiết bị khỏi các sự kiện áp suất nguy hiểm.
Thiết bị này sử dụng các cảm biến áp suất điện tử liên tục theo dõi áp suất trong bể và phát ra một tín hiệu tỷ lệ với giá trị đo.Nó kết hợp phát hiện tăng áp suất nhanh với giám sát áp suất tĩnh và bao gồm chức năng rơle kínCác điểm thiết lập có thể điều chỉnh bằng trường cho phép tùy chỉnh độ nhạy cho cả các sự kiện áp suất nhanh và chậm.trong khi đầu ra tương tự liên tục hỗ trợ chỉ báo từ xa hoặc tích hợp SCADACác phiên bản cảm biến đơn và đa cảm biến có sẵn; các mô hình đa cảm biến có thể sử dụng các chương trình logic (chẳng hạn như 2-out-of-3) để giúp giảm các chuyến đi phiền toái.Cảm biến phù hợp cho cả hai không gian dầu khí và có thể được gắn qua 1/4 "-18 NPT hoặc với bộ điều hợp sau để cài đặt Qualitrol 900/910 hiện có.
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Dòng mô hình | Qualitrol 930 |
| Chức năng | Kiểm tra áp suất nhanh và tĩnh với báo động / khởi động |
| Phạm vi áp suất | 0 đến 30 PSIG (0 đến 2 bar) |
| Lắp đặt cảm biến | 1/4 "-18 NPT cổng đầu vào áp suất |
| Số lượng chuyển đổi | Cảm biến đơn: tối đa 3 SPDT; Multi-sensor: tối đa 9 SPDT |
| Liên lạc rơle | Các tùy chọn áp suất nhanh, áp suất chậm và trạng thái điện |
| Khả năng đầu ra tương tự | 0-1 mA hoặc 4-20 mA (đối với điều khiển từ xa/SCADA) |
| Năng lượng đầu vào | Các tùy chọn phổ biến bao gồm 85-265 VAC 50/60 Hz hoặc 110-370 VDC |
| Chiều dài cáp | Tối đa 750 ft (228,6 m) |
| Nhiệt độ môi trường (giảm cảm biến/cáp) | -40°C đến 85°C |
| Nhiệt độ xung quanh (bảng điều khiển) | Khoảng. -30°C đến 72°C |
| Bảo vệ / chỉ định | Đèn LED địa phương cho trạng thái hoạt động và điện năng |
Chủ yếu được sử dụng trong các tiện ích điện và trạm phụ công nghiệp để bảo vệ các biến áp điện và bộ thay đổi vòi tải.
Thiết bị tăng áp cơ học nhanh có thể tạo ra các chuyến đi phiền toái hoặc thiếu giám sát từ xa liên tục.đầu ra tương tự liên tục, và thông báo địa phương rõ ràng với chức năng tạm thời hoặc niêm phong có thể chọn.
Thích hợp như một nâng cấp điện tử hoặc thay thế cho các bộ chuyển tiếp tăng áp suất nhanh cơ học Qualitrol 900/910 và các thiết bị áp suất đột ngột tương tự, bao gồm các tùy chọn gắn sau.
Chúng tôi cung cấp thiết bị giám sát áp suất chính hãng của Qualitrol và cung cấp hỗ trợ thực tế cho việc lựa chọn và áp dụng trên các hệ thống bảo vệ biến áp.
Thời gian sản xuất và giao hàng điển hình là 6-8 tuần.
Vui lòng cung cấp chi tiết về sở thích cảm biến đơn hoặc đa cảm biến, yêu cầu nguồn điện, đầu ra tương tự mong muốn, nhu cầu lắp ráp và số lượng cho một báo giá tùy chỉnh.
