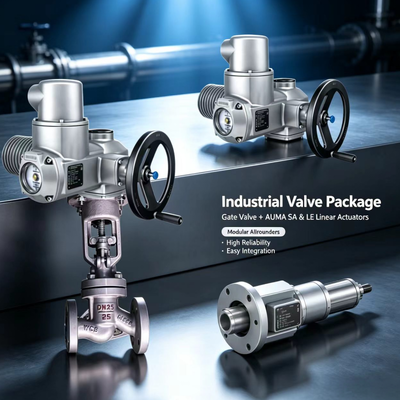

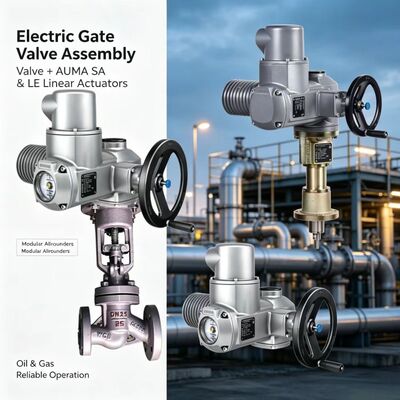

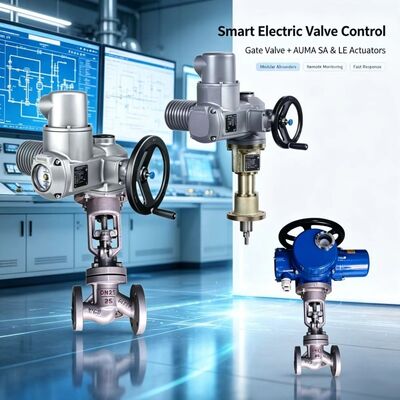

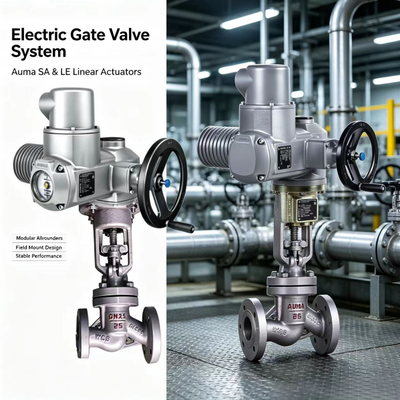

Bộ truyền động đa vòng quay AUMA SA kết hợp với bộ truyền động tuyến tính LE chuyển đổi mô-men xoắn quay thành lực đẩy trục chính xác. Sự kết hợp này được thiết kế cho các van công nghiệp yêu cầu hành trình trục tuyến tính (van cầu, van cổng, v.v.). Các phiên bản tiêu chuẩn bao phủ hành trình từ 50 mm đến 500 mm và lực đẩy từ vài kN lên đến hơn 200 kN.
| Thông số | LE 12.1 | LE 25.1 | LE 50.1 | LE 70.1 | LE 100.1 | LE 200.1 |
|---|---|---|---|---|---|---|
| Hành trình tối đa (mm) | 50–500 | 50–500 | 63–400 | 80–400 | 80–400 | 100–500 |
| Lực đẩy tối thiểu/tối đa (kN) | 4 / 11.5 | 8 / 23 | 12.5 / 37.5 | 25 / 64 | 50 / 128 | 87 / 217 |
| Kết nối van | F07/F10 | F07/F10 | F10 | F14 | F14 | F16 |
| Bộ truyền động phù hợp | SA/SAR 07.2 | SA/SAR 07.6 | SA/SAR 10.2 | SA/SAR 14.2 | SA/SAR 14.6 | SA/SAR 16.2 |
| Ren trục van (LH) | 26 * 5 | 26 * 5 | 32 * 6 | 40 * 7 | 40 * 7 | 48 * 8 |
| Hệ số chuyển đổi f | 2.6 | 2.6 | 3.2 | 3.9 | 3.9 | 4.6 |
| Lực đẩy tối đa cho phép (kN) | 23 | 42 | 60 | 92 | 180 | 300 |
| Trọng lượng xấp xỉ (kg)* | 8–14 | 8–14 | 10–18 | 23–35 | 23–35 | 45–68 |
*Không bao gồm bộ truyền động hoặc đế. Hành trình cao hơn theo yêu cầu.
Van công nghiệp yêu cầu truyền động tuyến tính, xử lý nước, sản xuất điện, nhà máy hóa chất và hóa dầu, và bất kỳ lắp đặt nào mà bộ truyền động đa vòng quay phải điều khiển trục nâng.
