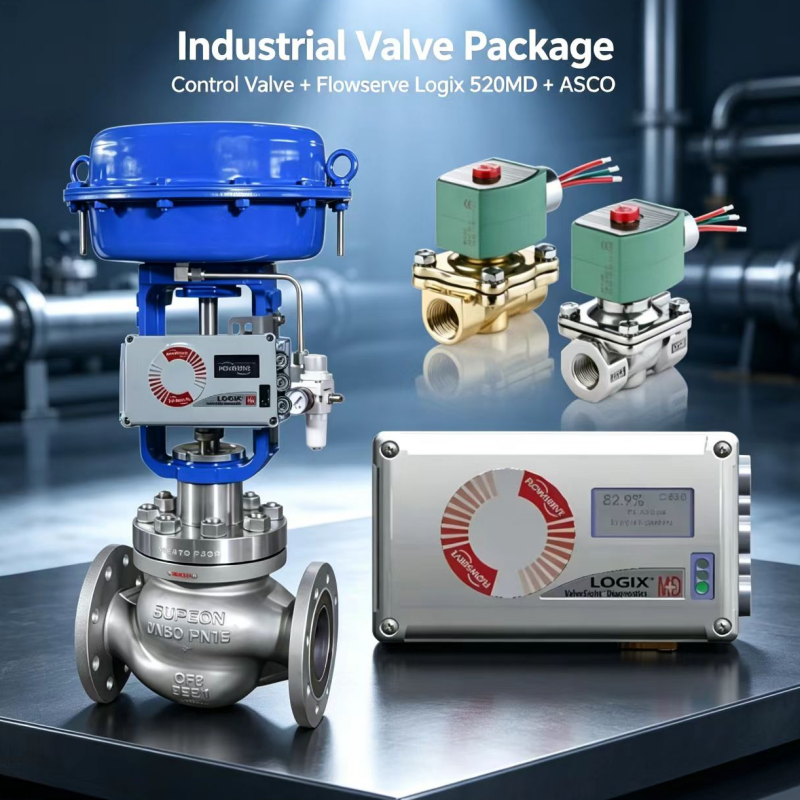

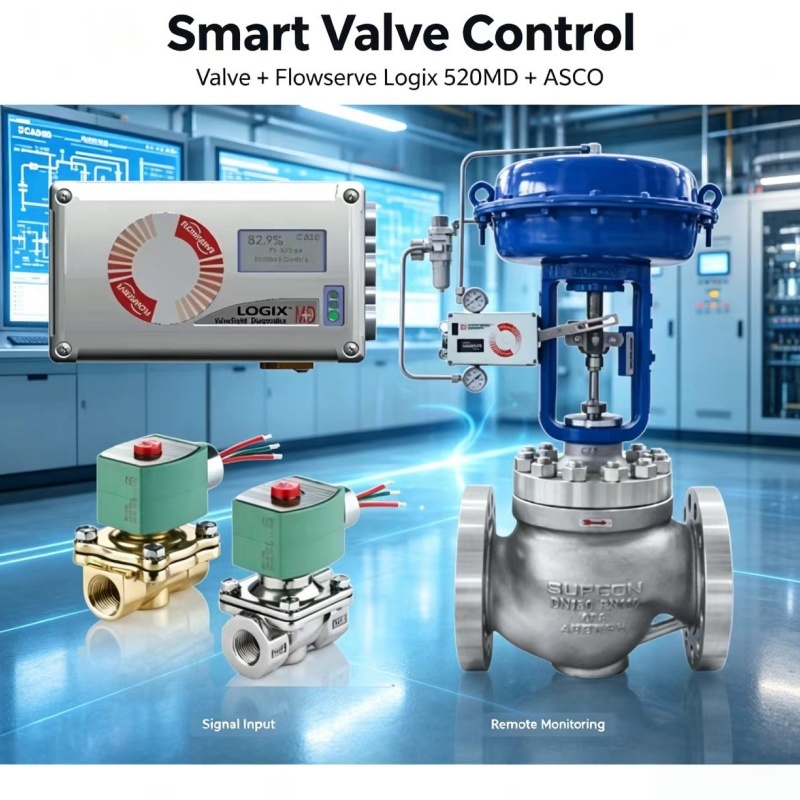

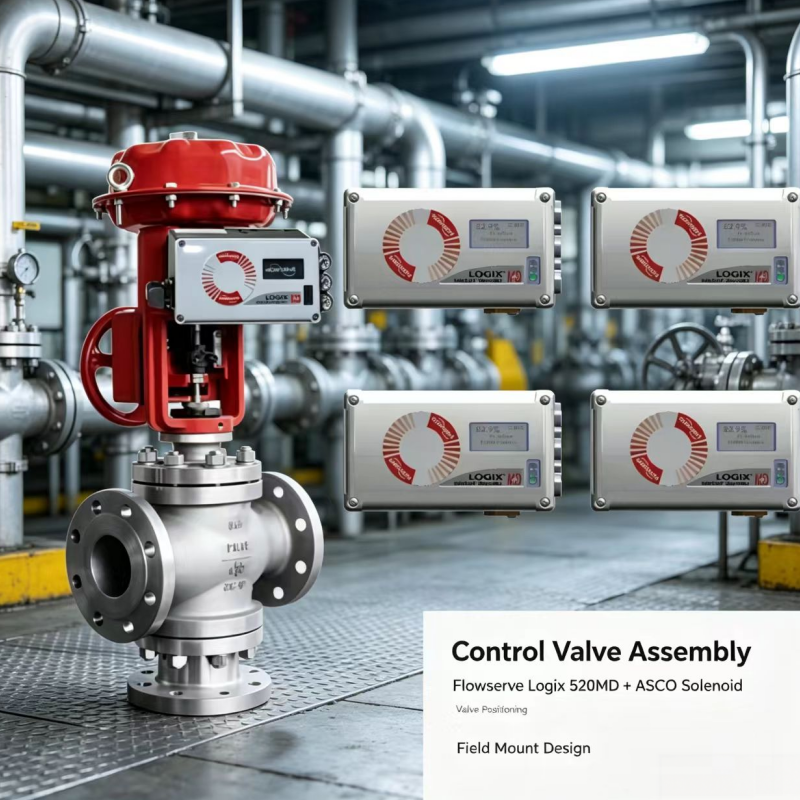

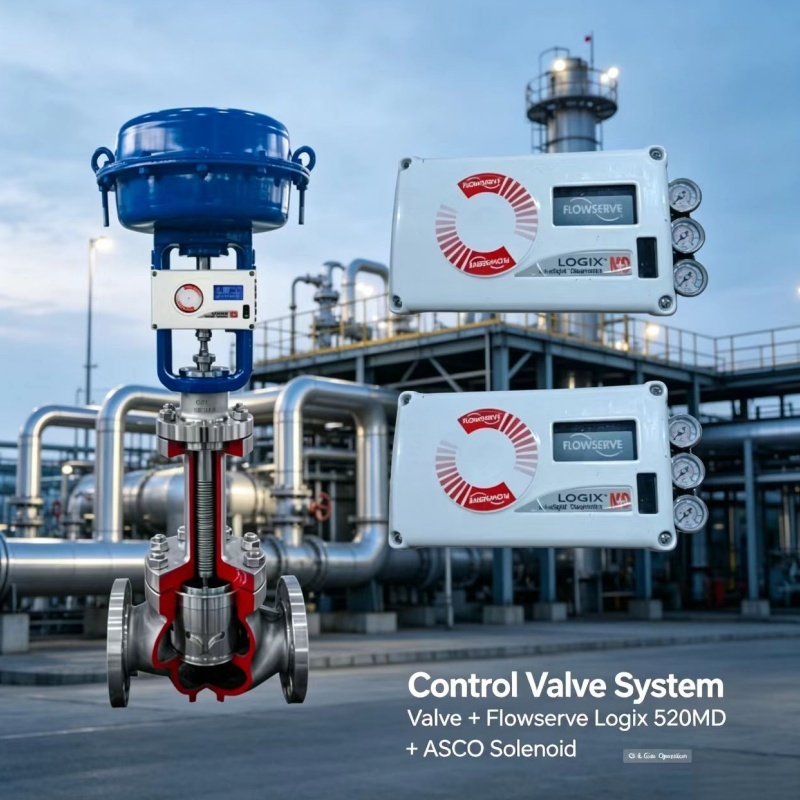

Flowserve Logix™ 520MD+ là bộ định vị van kỹ thuật số hai dây, 4-20 mA sử dụng giao thức HART để giao tiếp hai chiều. Đây là một thiết bị vòng kín hoàn toàn bằng điện tử và khí nén được thiết kế để điều khiển vị trí thân van chính xác cho các bộ truyền động tuyến tính và quay đơn hoặc kép. Bộ định vị chỉ được cấp nguồn từ vòng lặp 4-20 mA (dòng khởi động tối thiểu 3,8 mA) và tích hợp thuật toán điều khiển vòng trong (rơ-le thí điểm) và vòng ngoài (vị trí thân van). Có thể cấu hình cục bộ thông qua các công tắc DIP, nút bấm và màn hình LCD tùy chọn; chẩn đoán và cấu hình nâng cao được thực hiện bằng phần mềm ValveSight DTM hoặc bộ truyền động cầm tay HART.
| Tham số | Giá trị |
|---|---|
| Nguồn / Tín hiệu | Hai dây 4-20 mA; Tuân thủ 10,0 VDC @ 20 mA (520MD+) |
| Dòng hoạt động tối thiểu | 3,8 mA |
| Cung cấp khí | 1,5–6,2 bar (hành trình đơn) / 1,5–10,3 bar (hành trình kép) |
| Công suất đầu ra (hành trình đơn) | 9,06 Nm³/h @ 1,5 bar; 20,8 Nm³/h @ 4,1 bar |
| Công suất đầu ra (hành trình kép) | 14,3 Nm³/h @ 1,5 bar; 30,6 Nm³/h @ 4,1 bar |
| Hiệu suất (Mark I 25 in²) | Độ phân giải ≤ 0,25 %, Tuyến tính ±1,25 %, Độ trễ ≤ 1,0 % |
| Nhiệt độ hoạt động | –52 °C đến +85 °C |
| Vỏ | Nhôm đúc, IP65 / NEMA 4X |
| Trọng lượng (đơn vị cơ sở) | 1,76 kg (hành trình đơn) / 1,88 kg (hành trình kép) |
Định vị chính xác các van điều khiển trong ngành dầu khí, lọc hóa dầu, hóa chất, sản xuất điện và các ngành công nghiệp quy trình chung, nơi yêu cầu chẩn đoán HART, chứng nhận khu vực nguy hiểm và điều khiển độ phân giải cao.
