Tổng quan sản phẩm
Bộ điều khiển van kỹ thuật số DVC6200 là một thiết bị giao tiếp HART®. Nó chuyển đổi tín hiệu điều khiển 4-20 mA hai dây thành đầu ra khí nén cho bộ truyền động. Nó dễ dàng lắp đặt thay thế các bộ định vị tương tự hiện có trên hầu hết các bộ truyền động khí nén.
Hệ thống phản hồi vị trí không tiếp xúc, không có khớp nối loại bỏ tiếp xúc vật lý giữa thân van và DVC6200, do đó không có bộ phận nào bị mài mòn — tuổi thọ chu kỳ được tối đa hóa. Các bộ phận điện tử được bọc kín hoàn toàn chống rung, thay đổi nhiệt độ và môi trường ăn mòn. Hộp đấu dây kín thời tiết giữ cho dây dẫn hiện trường tách biệt với các khu vực khác của thiết bị.
Thiết kế bộ định vị hai giai đoạn phản ứng nhanh với các thay đổi bước lớn trong khi vẫn duy trì kiểm soát chính xác cho các thay đổi điểm đặt nhỏ. DVC6200 cũng có thể phát hiện các sự cố phản hồi vị trí và tự động chuyển sang chế độ điều khiển áp suất để giữ cho van hoạt động.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Giao thức truyền thông | 4-20 mA HART |
| Tín hiệu đầu vào | Điện |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Có |
| Áp suất đầu ra tối đa | 145 psig |
| Loại lắp đặt | Lắp đặt tích hợp |
| Nhiệt độ hoạt động | Nhiệt độ tiêu chuẩn, Nhiệt độ cao |
| Kiểm soát vị trí | Kiểm soát điều chỉnh, Bật/Tắt |
| Nguồn điện | Cục bộ |
| Kiểm soát quy trình | Lưu lượng, Áp suất, Nhiệt độ, Mức |
| Phương tiện cung cấp | Không khí, Khí tự nhiên, Nitơ |
| Phân loại khu vực | Chống cháy nổ, An toàn nội tại, FISCO, Loại N, Chống cháy, Không gây cháy cho FM |
| Chứng nhận | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, Chứng nhận Khí tự nhiên, Thiết bị niêm phong đơn; Phê duyệt hàng hải: Lloyd‘s Register, Bureau Veritas, DNV, ABS |
| Khả năng tương thích bộ truyền động (Tuyến tính) | Bộ truyền động tuyến tính dạng trượt với hành trình định mức từ 6,35 mm / 0,25 in. đến 606 mm / 23,375 in. |
| Khả năng tương thích bộ truyền động (Quay) | Bộ truyền động quay góc phần tư với hành trình định mức từ 45° đến 180° |
| Vật liệu vỏ | Hợp kim nhôm đồng thấp A03600 (tiêu chuẩn); thép không gỉ (tùy chọn) |
| Elastomers | Nitrile (tiêu chuẩn); Fluorosilicone (nhiệt độ khắc nghiệt) |
| Trọng lượng (DVC6200 Nhôm) | 3,5 kg / 7,7 lbs |
| Trọng lượng (DVC6200 Thép không gỉ) | 8,6 kg / 19 lbs |
| Trọng lượng (DVC6205) | 4,1 kg / 9 lbs |
| Trọng lượng (DVC6215) | 1,4 kg / 3,1 lbs |
| Điện áp đầu cuối tối thiểu | 9,5 VDC cho điều khiển tương tự; 10 VDC cho giao tiếp HART |
Ngành ứng dụng
DVC6200 đã chứng tỏ hiệu quả trong các ngành lọc hóa dầu, hóa chất, hạt nhân, dầu khí, năng lượng, bột giấy và giấy, thực phẩm và đồ uống, nước và nước thải, dược phẩm, kim loại và khai khoáng. Nó xử lý kiểm soát quy trình cho các ứng dụng lưu lượng, áp suất, nhiệt độ và mức. Một nghiên cứu điển hình tại cơ sở Kooragang Island của Orica Mining Services đã chứng minh hiệu suất không gặp sự cố trong dịch vụ amoniac lỏng, một môi trường có tính ăn mòn và nguy hiểm cao.
Các vấn đề thường gặp
Thiết bị không giao tiếp: Kiểm tra nguồn điện, điện áp đầu cuối (phải là 9–32 VDC) và các đầu nối dây trên bảng mạch in.
Các mẫu thay thế
DVC6200 được thiết kế để lắp đặt thay thế các bộ định vị tương tự hiện có. Đây là một bản nâng cấp phổ biến từ các đơn vị DVC2000 cũ hơn. Đối với các nhãn hiệu khác, hãy xác minh kiểu lắp đặt, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
Tại sao mua hàng từ chúng tôi
Chúng tôi cung cấp bộ điều khiển van kỹ thuật số DVC6200 chính hãng. Mỗi đơn vị đều được kiểm tra trước khi xuất xưởng. Đội ngũ kỹ thuật của chúng tôi có thể hỗ trợ các câu hỏi về cấu hình và hiệu chuẩn. Cả đơn đặt hàng số lượng lớn và số lượng nhỏ đều được chào đón.
Tình trạng kho & Thời gian giao hàng

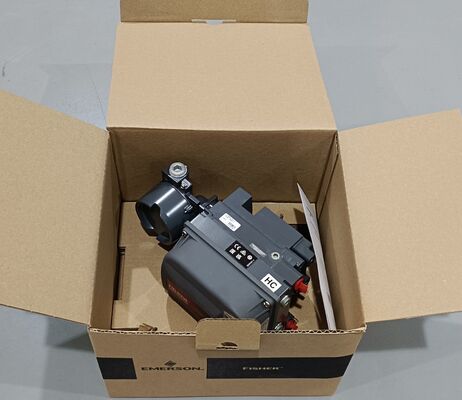

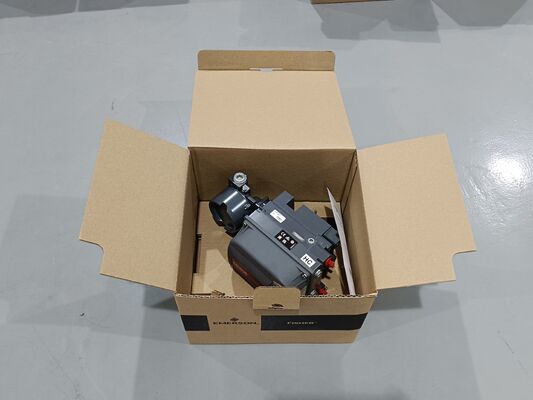

Tình trạng kho và thời gian giao hàng thay đổi tùy theo cấu hình. Vui lòng liên hệ với chúng tôi để biết tình trạng sẵn có và thời gian chờ hiện tại. Đóng gói: thùng carton hoặc hộp gỗ, 30 × 30 × 30 cm mỗi đơn vị.
Biểu mẫu yêu cầu báo giá
Vui lòng cung cấp:
Số kiểu máy đầy đủ và hậu tố
Vật liệu vỏ (nhôm hoặc thép không gỉ)
Chứng nhận khu vực yêu cầu (ATEX, IECEx, FM, CSA, NEPSI, v.v.)
Giao thức truyền thông (HART 5, HART 7 hoặc khác)
Số lượng
Điểm đến vận chuyển
Ngày giao hàng yêu cầu
Bất kỳ cấu hình đặc biệt nào
Mô tả sản phẩm — Phiên bản 2(点击展开)
Tổng quan sản phẩm
DVC6200 là bộ điều khiển van kỹ thuật số sử dụng giao tiếp HART®. Nó nhận tín hiệu điều khiển 4-20 mA và định vị bộ truyền động khí nén. Trên hầu hết các bộ truyền động khí nén, nó có thể thay thế bộ định vị tương tự hiện có mà không cần sửa đổi lớn.
Phản hồi vị trí không có khớp nối và không tiếp xúc. Không có gì cọ xát hoặc mài mòn giữa thân van và bộ điều khiển, do đó tuổi thọ chu kỳ được kéo dài. Các bộ phận điện tử được bọc kín hoàn toàn để chống rung, thay đổi nhiệt độ và môi trường ăn mòn. Hộp đấu dây kín thời tiết giữ cho dây dẫn hiện trường tách biệt.
Bộ định vị hai giai đoạn phản ứng nhanh với các thay đổi bước lớn và vẫn giữ kiểm soát chính xác đối với các thay đổi điểm đặt nhỏ. Nếu mất phản hồi vị trí, DVC6200 có thể tự động chuyển sang chế độ điều khiển áp suất để giữ cho van hoạt động.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Giao thức truyền thông | 4-20 mA HART |
| Tín hiệu đầu vào | Điện |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Có |
| Áp suất đầu ra tối đa | 145 psig |
| Loại lắp đặt | Lắp đặt tích hợp |
| Nhiệt độ hoạt động | Nhiệt độ tiêu chuẩn, Nhiệt độ cao |
| Kiểm soát vị trí | Kiểm soát điều chỉnh, Bật/Tắt |
| Nguồn điện | Cục bộ |
| Kiểm soát quy trình | Lưu lượng, Áp suất, Nhiệt độ, Mức |
| Phương tiện cung cấp | Không khí, Khí tự nhiên, Nitơ |
| Phân loại khu vực | Chống cháy nổ, An toàn nội tại, FISCO, Loại N, Chống cháy, Không gây cháy cho FM |
| Chứng nhận | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, Chứng nhận Khí tự nhiên, Thiết bị niêm phong đơn; Phê duyệt hàng hải: Lloyd‘s Register, Bureau Veritas, DNV, ABS |
| Khả năng tương thích bộ truyền động (Tuyến tính) | Bộ truyền động tuyến tính dạng trượt với hành trình định mức từ 6,35 mm / 0,25 in. đến 606 mm / 23,375 in. |
| Khả năng tương thích bộ truyền động (Quay) | Bộ truyền động quay góc phần tư với hành trình định mức từ 45° đến 180° |
| Vật liệu vỏ | Hợp kim nhôm đồng thấp A03600 (tiêu chuẩn); thép không gỉ (tùy chọn) |
| Elastomers | Nitrile (tiêu chuẩn); Fluorosilicone (nhiệt độ khắc nghiệt) |
| Trọng lượng (DVC6200 Nhôm) | 3,5 kg / 7,7 lbs |
| Trọng lượng (DVC6200 Thép không gỉ) | 8,6 kg / 19 lbs |
| Trọng lượng (DVC6205) | 4,1 kg / 9 lbs |
| Trọng lượng (DVC6215) | 1,4 kg / 3,1 lbs |
| Điện áp đầu cuối tối thiểu | 9,5 VDC cho điều khiển tương tự; 10 VDC cho giao tiếp HART |
Ngành ứng dụng
DVC6200 được sử dụng trong các ngành lọc hóa dầu, hóa chất, hạt nhân, dầu khí, năng lượng, bột giấy và giấy, thực phẩm và đồ uống, nước và nước thải, dược phẩm, kim loại và khai khoáng. Nó kiểm soát các vòng lặp lưu lượng, áp suất, nhiệt độ và mức. Tại cơ sở Kooragang Island của Orica Mining Services, nó hoạt động không gặp sự cố trong dịch vụ amoniac lỏng, một môi trường có tính ăn mòn và nguy hiểm cao.
Các vấn đề thường gặp
Thiết bị không giao tiếp: Kiểm tra nguồn điện, điện áp đầu cuối (phải là 9–32 VDC) và các đầu nối dây trên bảng mạch in.
Các mẫu thay thế
DVC6200 lắp đặt thay thế hầu hết các bộ định vị tương tự hiện có. Đây là một bản nâng cấp tự nhiên từ DVC2000. Nếu bạn đang xem xét một nhãn hiệu khác, hãy kiểm tra hành trình bộ truyền động, kiểu lắp đặt và giao thức truyền thông trước.
Tại sao mua hàng từ chúng tôi
Chúng tôi bán bộ điều khiển van kỹ thuật số DVC6200 chính hãng. Mỗi đơn vị đều được kiểm tra chức năng trước khi vận chuyển. Đội ngũ kỹ thuật của chúng tôi sẵn sàng hỗ trợ thiết lập và hiệu chuẩn. Chúng tôi xử lý các đơn đặt hàng số lượng lớn và số lượng đơn lẻ.
Tình trạng kho & Thời gian giao hàng
Tình trạng sẵn có và thời gian chờ phụ thuộc vào cấu hình cụ thể. Liên hệ với chúng tôi để xác nhận tình trạng kho hiện tại và thời gian chờ. Đơn vị được đóng gói trong thùng carton hoặc hộp gỗ, 30 × 30 × 30 cm.
Biểu mẫu yêu cầu báo giá
Để nhận báo giá, vui lòng gửi cho chúng tôi:
Số kiểu máy kèm hậu tố
Vật liệu vỏ
Phê duyệt khu vực nguy hiểm cần thiết
Phiên bản HART hoặc giao thức khác
Số lượng
Điểm đến
Thời hạn giao hàng
Yêu cầu đặc biệt
Mô tả sản phẩm — Phiên bản 3(点击展开)
Tổng quan sản phẩm
Bộ điều khiển van kỹ thuật số DVC6200 chuyển đổi tín hiệu 4-20 mA hai dây thành đầu ra khí nén để điều khiển bộ truyền động. Nó phù hợp với hầu hết các bộ truyền động khí nén nơi trước đây đã lắp đặt bộ định vị tương tự. Giao tiếp HART® được hỗ trợ.
Phản hồi không có khớp nối và không tiếp xúc. Không có bộ phận nào cọ xát với nhau, do đó mài mòn tối thiểu và tuổi thọ chu kỳ được tối đa hóa. Các bộ phận điện tử được bọc kín hoàn toàn, bảo vệ chống rung, thay đổi nhiệt độ và môi trường ăn mòn. Hộp đấu dây kín thời tiết giữ cho dây dẫn hiện trường tách biệt.
Thiết kế hai giai đoạn cho phép phản ứng nhanh với các thay đổi bước lớn và kiểm soát chính xác cho các thay đổi điểm đặt nhỏ. Nếu phản hồi vị trí bị lỗi, DVC6200 có thể chuyển sang chế độ điều khiển áp suất để giữ cho van hoạt động.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Giao thức truyền thông | 4-20 mA HART |
| Tín hiệu đầu vào | Điện |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Có |
| Áp suất đầu ra tối đa | 145 psig |
| Loại lắp đặt | Lắp đặt tích hợp |
| Nhiệt độ hoạt động | Nhiệt độ tiêu chuẩn, Nhiệt độ cao |
| Kiểm soát vị trí | Kiểm soát điều chỉnh, Bật/Tắt |
| Nguồn điện | Cục bộ |
| Kiểm soát quy trình | Lưu lượng, Áp suất, Nhiệt độ, Mức |
| Phương tiện cung cấp | Không khí, Khí tự nhiên, Nitơ |
| Phân loại khu vực | Chống cháy nổ, An toàn nội tại, FISCO, Loại N, Chống cháy, Không gây cháy cho FM |
| Chứng nhận | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, Chứng nhận Khí tự nhiên, Thiết bị niêm phong đơn; Phê duyệt hàng hải: Lloyd‘s Register, Bureau Veritas, DNV, ABS |
| Khả năng tương thích bộ truyền động (Tuyến tính) | Bộ truyền động tuyến tính dạng trượt với hành trình định mức từ 6,35 mm / 0,25 in. đến 606 mm / 23,375 in. |
| Khả năng tương thích bộ truyền động (Quay) | Bộ truyền động quay góc phần tư với hành trình định mức từ 45° đến 180° |
| Vật liệu vỏ | Hợp kim nhôm đồng thấp A03600 (tiêu chuẩn); thép không gỉ (tùy chọn) |
| Elastomers | Nitrile (tiêu chuẩn); Fluorosilicone (nhiệt độ khắc nghiệt) |
| Trọng lượng (DVC6200 Nhôm) | 3,5 kg / 7,7 lbs |
| Trọng lượng (DVC6200 Thép không gỉ) | 8,6 kg / 19 lbs |
| Trọng lượng (DVC6205) | 4,1 kg / 9 lbs |
| Trọng lượng (DVC6215) | 1,4 kg / 3,1 lbs |
| Điện áp đầu cuối tối thiểu | 9,5 VDC cho điều khiển tương tự; 10 VDC cho giao tiếp HART |
Ngành ứng dụng
Các ngành sử dụng DVC6200 bao gồm lọc hóa dầu, hóa chất, hạt nhân, dầu khí, năng lượng, bột giấy và giấy, thực phẩm và đồ uống, nước và nước thải, dược phẩm, kim loại và khai khoáng. Nó được sử dụng để kiểm soát lưu lượng, áp suất, nhiệt độ và mức. Tại cơ sở Kooragang Island của Orica Mining Services, bộ điều khiển hoạt động không gặp sự cố trong dịch vụ amoniac lỏng, một môi trường có tính ăn mòn và nguy hiểm cao.
Các vấn đề thường gặp
Thiết bị không giao tiếp: Kiểm tra nguồn điện, điện áp đầu cuối (phải là 9–32 VDC) và các đầu nối dây trên bảng mạch in.
Các mẫu thay thế
DVC6200 được thiết kế để thay thế các bộ định vị tương tự hiện có trên hầu hết các bộ truyền động khí nén. Đây là một bản nâng cấp phổ biến từ DVC2000. Đối với các nhãn hiệu khác, hãy xác minh kiểu lắp đặt, phạm vi hành trình và khả năng tương thích giao thức trước khi mua.
Tại sao mua hàng từ chúng tôi
Chúng tôi cung cấp bộ điều khiển van kỹ thuật số DVC6200 chính hãng. Mỗi đơn vị đều được kiểm tra trước khi xuất xưởng. Đội ngũ hỗ trợ kỹ thuật của chúng tôi có thể hỗ trợ cấu hình và hiệu chuẩn. Chúng tôi chấp nhận đơn đặt hàng số lượng lớn và số lượng đơn lẻ.
Tình trạng kho & Thời gian giao hàng
Tình trạng kho và thời gian giao hàng thay đổi tùy theo cấu hình. Vui lòng liên hệ với chúng tôi để biết tình trạng sẵn có và thời gian chờ hiện tại. Đóng gói: thùng carton hoặc hộp gỗ, 30 × 30 × 30 cm mỗi đơn vị.
Biểu mẫu yêu cầu báo giá
Vui lòng cung cấp:
Số kiểu máy đầy đủ và hậu tố
Vật liệu vỏ
Chứng nhận khu vực nguy hiểm (ATEX, IECEx, FM, CSA, NEPSI, v.v.)
Giao thức truyền thông
Số lượng
Điểm đến vận chuyển
Thời gian chờ yêu cầu
Yêu cầu cấu hình đặc biệt
