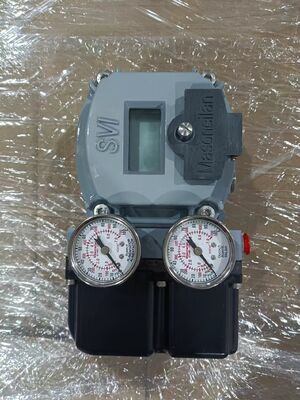

Masoneilan SVI II Máy định vị van kỹ thuật số thông minh HART 4-20mA Tune tự động cho máy điều khiển khí nén

Tổng quan sản phẩm

Masoneilan SVI II là một máy định vị van kỹ thuật số vi xử lý 32 bit với giao diện cục bộ điều khiển một bộ điều khiển khí nén bằng tín hiệu điều khiển 4-20mA hai dây.Nó cung cấp giao tiếp hai chiều bằng cách sử dụng giao thức HART, hỗ trợ HART 5 hoặc 7 trên 4-20mA. Thiết kế phổ quát cho phép dễ dàng trang bị sau thay thế các thiết bị định vị tương tự hiện có trên các thiết bị điều khiển khí nén Masoneilan hoặc không phải Masoneilan,có tác dụng đơn hoặc hoạt động kép.

Công nghệ cảm biến vị trí không tiếp xúc đọc qua vỏ không có bộ phận chuyển động cơ học xâm nhập vào khoang vỏ chính, kéo dài tuổi thọ.LCD và nút bấm có thể hoạt động trong tất cả các môi trường nguy hiểm được chứng nhậnMột thiết kế phù hợp với cả các ứng dụng xoay và tuyến tính, từ xa hoặc địa phương.

Thông số kỹ thuật

Ngành công nghiệp ứng dụng

Masoneilan SVI II được sử dụng trong sản xuất điện, lọc dầu, hóa dầu, dầu và khí đốt trung lưu, và dầu và khí đốt phía trên.tháp làm mát, các tòa nhà lò phản ứng, các tòa nhà tua-bin, máy phát hơi phục hồi nhiệt, cân bằng của nhà máy, chưng cất, chế biến lại thủy chế, nứt, trộn thứ cấp, dập tắt và phân tách,nén khí sạc, tách, hoạt động toàn vẹn đường ống, khử nước, làm lạnh, hóa lỏng, tải và vận chuyển, tái khí hóa và nén.

Những vấn đề phổ biến

• Autotune không hoàn thành: Sự ma sát được đo là hơn 30% lực của lò xo hoặc van đang nhảy rõ ràng xung quanh điểm thiết lập.hoặc tiếp tục điều chỉnh bằng tay đảm bảo tích lũy tích hợp (I) được thiết lập tối thiểu là 100.Autotune có thể thất bại nếu van quá chậm - trong trường hợp này điều chỉnh bằng tay.

• Trình độ dao động vị trí: Tăng điểm định vị (P) đặt cao. Định vị vượt quá hơn 20% của bước và dao động hơn hai lần. Giảm Tăng điểm (P) và (Padj) tăng 50% cho đến khi ngừng dao động.Nếu một bộ tăng cường bên ngoài được điều chỉnh tích cực, điều chỉnh vòng lặp của bộ tăng cường đến một vòng quay 1 1/4 " từ vị trí đóng của điều chỉnh vòng lặp.

• Trình độ dao động vị trí: Đặt lợi nhuận vị trí (P) thấp. Tăng lợi nhuận (P) và (Padj) với 5% gia tăng cho đến khi dao động đã giảm. Giảm lợi nhuận tích hợp (I) với 25% cho đến khi vị trí là đường phẳng.Nếu dao động là một sóng vuông, tăng tích phân 25% cho đến khi nó là một đường thẳng.

• Máy van ma sát hơn 25% của phạm vi suối: Kiểm tra bằng cách sử dụng xu hướng ValVue rằng dao động giống như một mô hình sóng vuông. Tăng tích lũy (I) 25% cho đến khi dao động kéo dài đến một đường phẳng.Đặt tham số DeadZone thành 0.25%.

• Phản hồi lỏng lẻo: Đối với lắp đặt xoay, bộ máy nam châm xoay bằng tay. Đối với hỗ trợ xoay, dây quay, đầu thanh và cánh tay tháo không được cố định. Cắt chặt các ốc vít và khóa các hạt nếu cần thiết.

• SelfCheckError (Sự cố phần cứng): Tắt nguồn cho thiết bị trong hai phút và khởi động lại. Xóa báo động bằng cách sử dụng ValVue hoặc HART Host. Nếu sự cố vẫn tiếp tục, hãy thay thế toàn bộ thiết bị hoặc mô-đun điện tử.

• SoftwareError (Sự cố phần cứng): Tắt nguồn cho thiết bị trong hai phút và khởi động lại. Xóa báo động bằng cách sử dụng ValVue hoặc HART Host. Nếu sự cố vẫn tiếp tục, hãy thay thế toàn bộ thiết bị hoặc mô-đun điện tử.

• Ngừng Lỗi thất bại sau khi hiệu chuẩn: Lỗi này thường xảy ra khi chức năng Find STOPS bắt buộc không được thực hiện trong quá trình hiệu chuẩn.Định chuẩn lại và đảm bảo tìm STOPS được thực hiện.

• Máy định vị không hoạt động với 4-20 mA: Kiểm tra điện áp không đủ. Kiểm tra các yêu cầu về điện áp tuân thủ: > 11 VDC ở 4 mA, > 9 VDC ở 20 mA.

Các mô hình thay thế

Masoneilan SVI3 AP là thiết bị định vị van kỹ thuật số thế hệ tiếp theo từ cùng một dòng sản phẩm.Nó có các bracket gắn thép không gỉ cho bất kỳ sự kết hợp van / bộ điều khiển nào và hoàn toàn tương thích với các bracket SVI II AP và SVI1000Đối với các lựa chọn thay thế giữa các nhà cung cấp, hãy xác minh việc gắn thiết bị điều khiển, phạm vi đi lại và giao thức liên lạc trước khi đặt hàng.
