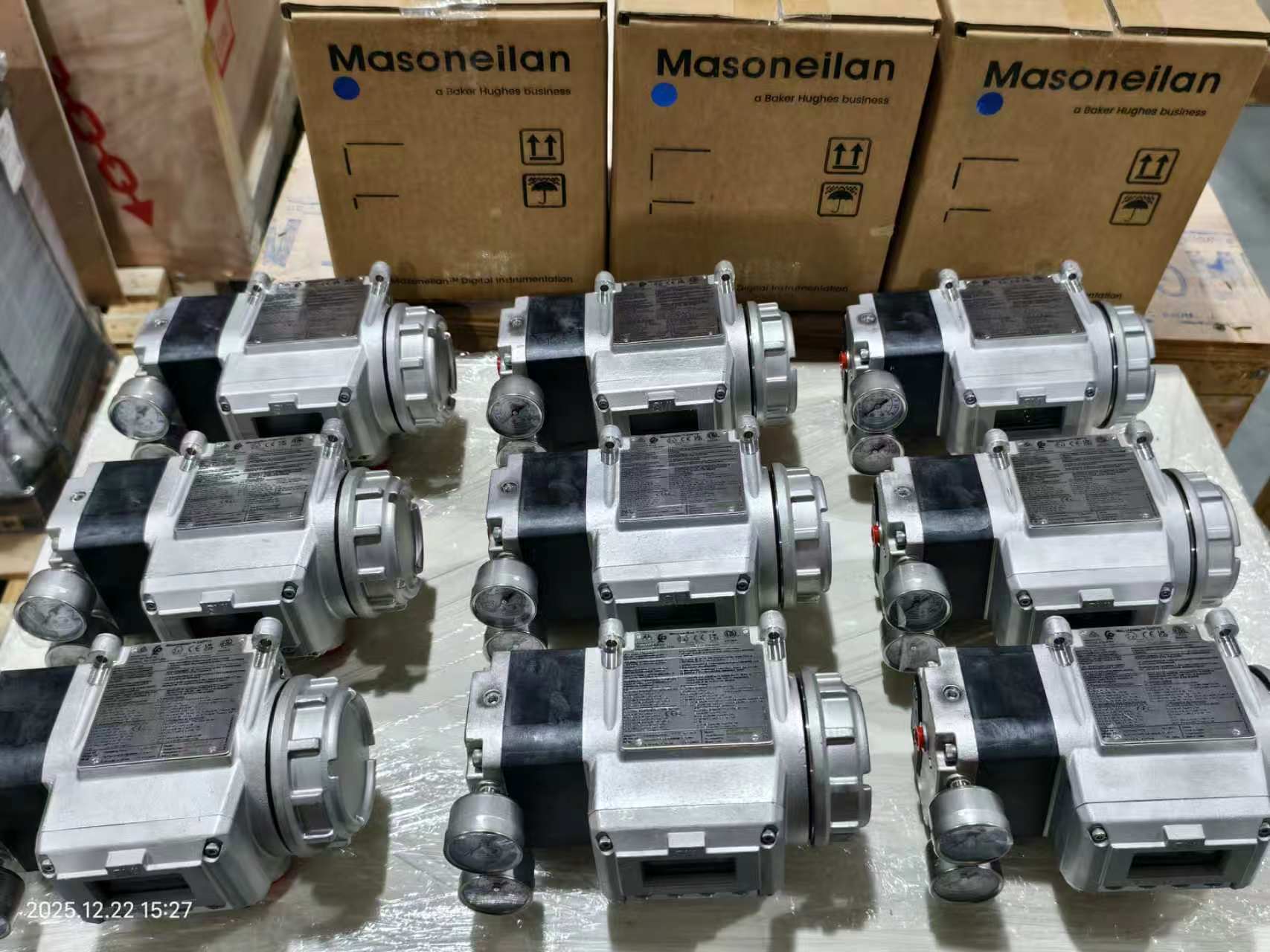

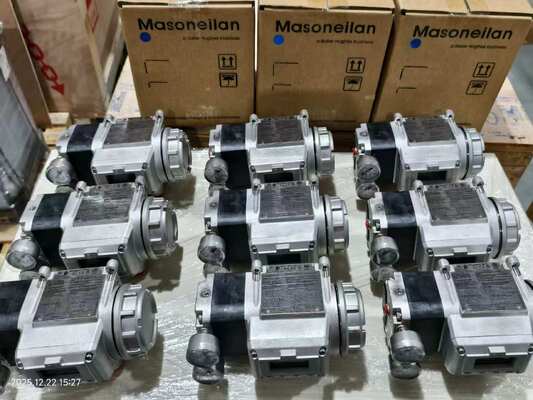

Bộ định vị van kỹ thuật số Masoneilan SVI3 HART 7 4-20mA cho van khí nén

Tổng quan sản phẩm

Masoneilan SVI3 là thiết bị định vị van kỹ thuật số thế hệ thứ ba của Baker Hughes. Nó điều khiển các thiết bị điều khiển khí bằng cách sử dụng tín hiệu điều khiển 4-20mA hai dây với giao tiếp HART 7.Xây dựng trên hơn 20 năm của lĩnh vực chứng minh công nghệ cảm biến vị trí van, nó sử dụng các thuật toán điều khiển và chẩn đoán tiên tiến cùng với cảm biến vị trí không tiếp xúc để cung cấp hiệu suất định vị chính xác, đáp ứng và đáng tin cậy.

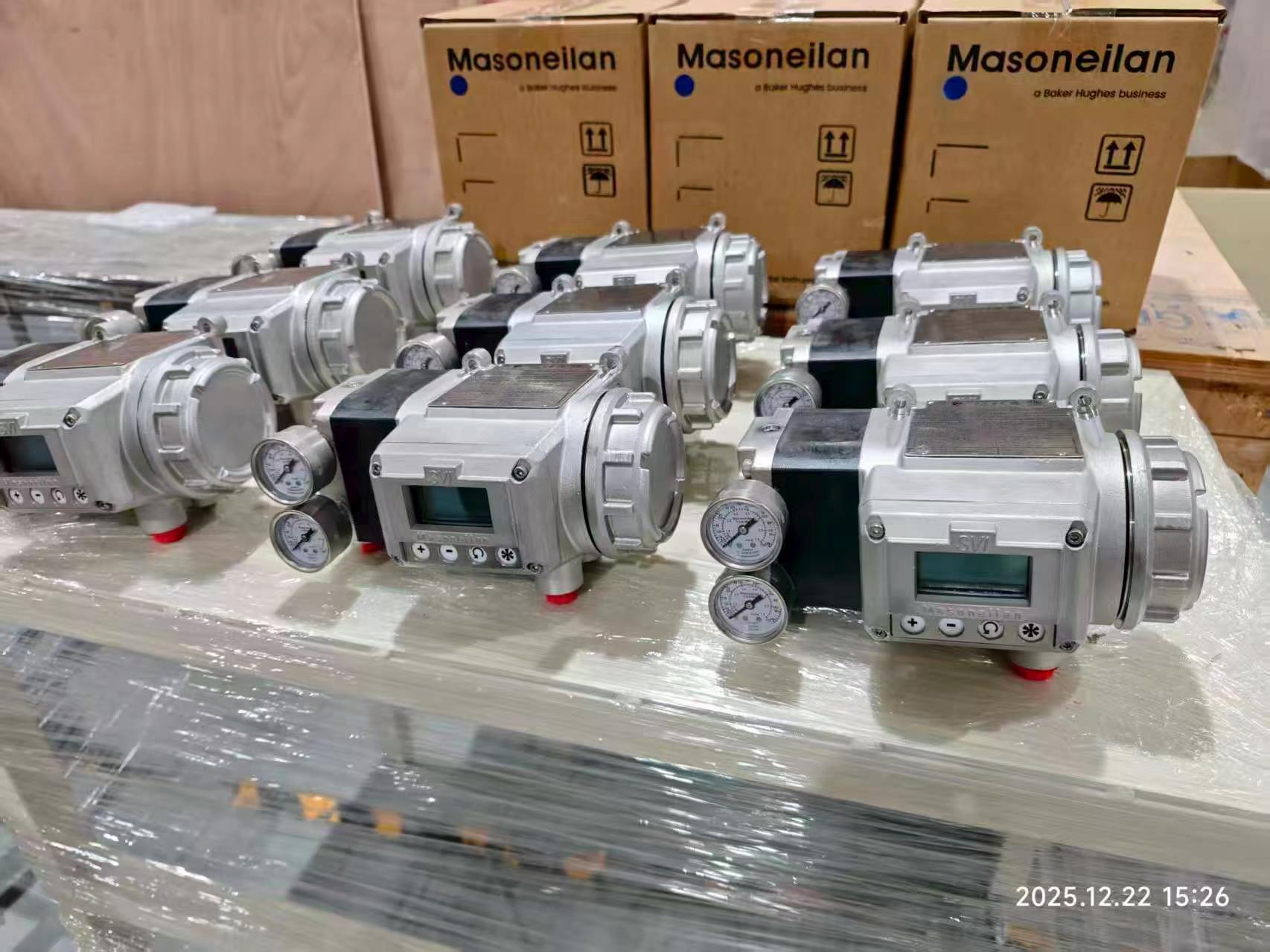

Các cảm biến vị trí không tiếp xúc đọc thông qua nhà, do đó không có bộ phận di động cơ học đi vào khoang nhà chính.Một tính năng nổi bật là thiết lập và hiệu chuẩn Smart Cal một nút, đơn giản hóa việc đưa vào sử dụng.Giao diện người dùng địa phương bao gồm màn hình đồ họa tương phản cao và các nút bấm được đánh giá cho các vị trí nguy hiểmThiết bị tích hợp với tất cả các hệ thống điều khiển hàng đầu thông qua hỗ trợ DTM và EDD.

SVI3 bao gồm 19 thiết bị chẩn đoán van trực tuyến mới liên tục theo dõi tình trạng van trong khi hoạt động.cho phép phân tích xu hướng trước khi các vấn đề ảnh hưởng đến hoạt động của nhà máy. tiêu thụ không khí trạng thái ổn định được giảm 40% so với các thế hệ trước, trong khi cung cấp không khí được cải thiện 15% cho hoạt động nhanh hơn.

Thông số kỹ thuật

Ngành công nghiệp ứng dụng

Masoneilan SVI3 được sử dụng trong sản xuất điện, lọc dầu, hóa dầu, dầu và khí đốt giữa dòng và dầu và khí đốt phía trên dòng.tháp làm mát, các tòa nhà lò phản ứng, các tòa nhà tua-bin, máy phát hơi phục hồi nhiệt, cân bằng của nhà máy, chưng cất, chế biến lại thủy chế, nứt, trộn thứ cấp, dập tắt và phân tách,nén khí sạc, tách, hoạt động toàn vẹn đường ống, khử nước, làm lạnh, hóa lỏng, tải và vận chuyển, tái khí hóa và nén.

Những vấn đề phổ biến

• Smart Cal không hoàn thành: Kiểm tra áp suất cung cấp trong vòng 20-120 psi. Kiểm tra các giới hạn di chuyển van trong phạm vi định giá. Đảm bảo van không bị kẹt hoặc ràng buộc.

• Động chuyển vị trí hoặc chu kỳ: Kiểm tra xem có trượt thanh không. Nếu chu kỳ vị trí lớn hơn nhiều so với chu kỳ thiết lập, thiết bị định vị có thể gây ra chu kỳ. Kiểm tra các động tác van chặn bánh tay,một thân cây bị gãy, hoặc các thành phần phản hồi vị trí bị ngắt kết nối.

• Thất bại liên lạc với HART cầm tay: Kiểm tra điện áp đầu cuối đáp ứng các yêu cầu tuân thủ (9Vdc @ 20mA, 11Vdc @ 4mA).Các rào cản kênh kép có thể áp dụng sức đề kháng vòng lặp quá mức và gây ra các vấn đề về điện áp tuân thủ.

• Lỗi năng lượng thấp (LOW_POWER): Điện vào dưới 3,15 mA. Tăng dòng mạch lên 4 mA để hiệu chuẩn và chẩn đoán.

• TuneERR xuất hiện sau khi tự động: Có thể yêu cầu điều chỉnh bằng tay..

• SelfCheckError hoặc lỗi phần cứng: Tắt nguồn trong hai phút và khởi động lại. Xóa báo động bằng cách sử dụng ValVue hoặc HART Host. Nếu sự cố vẫn tiếp tục, thay thế mô-đun điện tử.

Các mô hình thay thế

Masoneilan SVI3 là sự thay thế trực tiếp cho SVI II AP và SVI1000.Nó được trang bị nắp thép không gỉ cho bất kỳ sự kết hợp van / bộ điều khiển nào và hoàn toàn tương thích ngược với nắp SVI II AP và SVI1000Đối với người dùng AP SVI II, việc nâng cấp tương đối đơn giản, chỉ có thể sử dụng kết nối không khí / ống.Đối với các lựa chọn thay thế giữa các nhà cung cấp, hãy xác minh việc gắn thiết bị điều khiển, phạm vi đi lại và giao thức liên lạc trước khi đặt hàng.
