Tổng quan sản phẩm

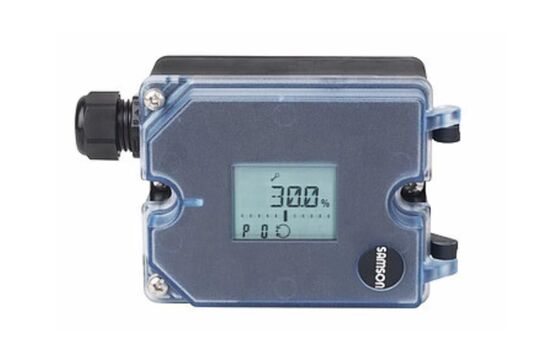

Samson 3725 là bộ định vị điện khí nén nhỏ gọn, tự hiệu chuẩn, được thiết kế để gắn vào van bi và van quay khí nén. Đây là bộ định vị tác động đơn, so sánh tín hiệu điều khiển đầu vào từ hệ thống điều khiển với vị trí thân van hoặc góc mở thực tế, sau đó xuất tín hiệu khí nén tương ứng đến bộ truyền động.
Thiết bị có cảm biến vị trí từ trở không tiếp xúc, do đó không có bộ phận cơ khí bị mài mòn trong đường phản hồi. Thiết bị không bị ảnh hưởng bởi các tác động môi trường và hiện tượng búa hơi nước. Hoạt động trực quan với ba phím điện dung và màn hình LCD có thể đọc ở mọi vị trí lắp đặt nhờ hướng đọc có thể chọn. Tất cả các tham số được lưu trữ trong bộ nhớ EEPROM không bay hơi để bảo vệ khi mất điện.
Bộ định vị cung cấp chức năng khởi động tự động biến đổi và các tham số cài đặt sẵn có nghĩa là chỉ cần điều chỉnh các giá trị sai lệch so với tiêu chuẩn. Chức năng đóng kín có thể được kích hoạt và điểm 0 được giám sát liên tục.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Samson |
| Giao thức truyền thông | HART® (tùy chọn) |
| Tín hiệu đầu vào | 4 đến 20 mA, thiết bị 2 dây |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Giám sát điểm 0 liên tục |
| Áp suất cấp | Tối đa 7 bar |
| Loại lắp đặt | Bộ truyền động tuyến tính và quay; Tác động đơn |
| Hành trình (Có thể điều chỉnh) | 3,75 đến 50 mm |
| Góc mở | 24 đến 100° |
| Nhiệt độ hoạt động | -25 đến +80°C |
| Bảo vệ vỏ | IP 66 |
| Vật liệu vỏ | PPA (polyphthalamide), chống tia UV |
| Kết nối khí | G 1/4 hoặc 1/4 NPT |
| Dòng điện tối thiểu | 3,8 mA |
| Trở kháng tải | Tối đa 6,3 V (315 Ω ở 20 mA) |
| Đường cong đặc tính | 3 đường cong hành trình, 9 đường cong góc quay |
| Chống cháy nổ | Loại 3725-000: Không có; Loại 3725-110: ATEX; Loại 3725-113: GOST; Loại 3725-130: CSA |
| Chứng nhận | Giấy chứng nhận đóng tàu |
Ngành ứng dụng
Samson 3725 được sử dụng trong xử lý hóa chất và hóa dầu, sản xuất điện và tự động hóa công nghiệp nói chung. Thiết bị phù hợp cho dịch vụ điều chỉnh lưu lượng và các ứng dụng mà thiết kế nhỏ gọn, vận hành dễ dàng và độ bền là yếu tố thiết yếu. Bộ định vị được phát triển để sử dụng đa năng trên bộ truyền động tuyến tính và quay.
Các sự cố thường gặp
Bộ định vị không phản hồi tín hiệu đầu vào: Kiểm tra áp suất cấp (tối đa 7 bar). Xác minh các kết nối khí nén đã chắc chắn.
Vị trí van không khớp với tín hiệu đầu vào: Kiểm tra cài đặt đường cong đặc tính. Xác minh hướng hoạt động đã được đặt đúng. Hiệu chỉnh lại điểm 0.
Hoạt động thất thường hoặc dao động: Kiểm tra rò rỉ khí trong ống và phụ kiện. Kiểm tra ma sát quá mức trong bộ đệm van hoặc bộ truyền động.
Lỗi hiệu chuẩn điểm 0: Điểm 0 nằm ngoài phạm vi. Kiểm tra cách lắp đặt và điều chỉnh lại điểm 0.
Lỗi khởi tạo: Kiểm tra áp suất cấp và kết nối cảm biến hành trình. Xác minh van không bị kẹt.
Các mẫu thay thế
Samson 3725 là một nền tảng bộ định vị nhỏ gọn. Bộ định vị TROVIS 3730-1 là một sản phẩm thay thế trực tiếp với giao tiếp HART và các tính năng nâng cao. Bộ định vị Loại 3724 cũng có sẵn như một lựa chọn thay thế trong cùng dòng sản phẩm. Đối với các lựa chọn thay thế của các nhà cung cấp khác, hãy xác minh cách lắp đặt bộ truyền động, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
