Tổng quan sản phẩm

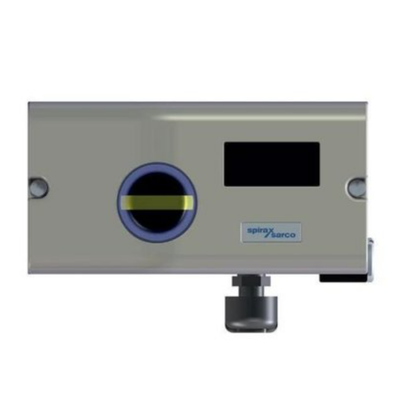

Spirax Sarco SP7 là một thiết bị định vị van điện khí thông minh có thể cấu hình bằng điện tử được thiết kế để lắp đặt trên các thiết bị điều khiển tuyến tính hoặc xoay khí phù hợp với NAMUR.Nó đảm bảo tỷ lệ chính xác giữa các đường valve và tín hiệu đầu vào điện (mA) vào vị trí.
SP7-1* có vỏ nhôm đúc được xử lý để lắp đặt ngoài trời.Máy định vị có thể được cung cấp với hoặc không có bộ lắp đặt và với hoặc không có khối đo áp suấtNó hoạt động với tín hiệu điều khiển trong mA và áp suất cung cấp không khí từ 1,4 đến 6 bar.
SP7-10 bao gồm giao diện truyền thông địa phương (LCI) tiêu chuẩn, với mô-đun truyền thông HART tùy chọn để truyền thông qua tín hiệu 20mA.SP7-11 cung cấp một mô-đun PA PROFIBUSMột đầu vào kỹ thuật số có thể kích hoạt các chức năng hệ thống điều khiển, và một đầu ra kỹ thuật số phát ra các thông báo tập thể (cảnh báo / lỗi).SP7 là một trong những vị trí hiệu quả nhất năng lượng hiện có, với mức tiêu thụ không khí ở trạng thái ổn định tối đa là 0,015 SCFM, hiệu quả hơn 50 lần so với các thiết bị định vị điện khí tương tự.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Spirax Sarco |
| Giao thức thông tin | HART 5/7 (SP7-10); PROFIBUS PA (SP7-11); FOUNDATION Fieldbus (SP7-12) |
| Tín hiệu đầu vào | 4-20 mA (phạm vi chia nhỏ nhất 8 mA) hoặc fieldbus |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Chẩn đoán van; Chỉ số bảo trì phòng ngừa |
| Áp lực cung cấp | 1.4 đến 6 bar (20 đến 87 psi) |
| Chất lượng không khí | ISO 8573-1:2010 lớp 3:3:3 |
| Loại lắp đặt | Động cơ tuyến tính và xoay (NAMUR); hoạt động đơn |
| Nhiệt độ hoạt động | -20°C đến +80°C (tiêu chuẩn); -40°C đến +80°C (phiên bản T4) |
| Bảo vệ khoang | IP66 |
| Vật liệu nhà ở | Dầu nhôm đúc chết, sơn chống ăn mòn |
| Trọng lượng | Khoảng 0,78 kg (bộ lắp đặt tuyến tính); 0,4 kg (bộ lắp đặt xoay) |
| Kháng trở | Max 485 ± 15 Ω (chỉ cho tín hiệu đầu vào 4-20mA) |
| Giấy chứng nhận | ATEX II 2 G Ex ib IIC T6/T4 Gb; IECEx; CCC (Trung Quốc); NEPSI; INMETRO |
| Bảo hành | Bảo hành 3 năm của nhà sản xuất |
Ngành công nghiệp ứng dụng
Spirax Sarco SP7 được sử dụng trong các hệ thống điều khiển hơi nước, quá trình sưởi ấm và làm mát, tiện ích thực phẩm và đồ uống, hơi nước sạch dược phẩm và kiểm soát van công nghiệp nói chung.Nó phù hợp với các ứng dụng mà vị trí kỹ thuật số đáng tin cậy và hiệu quả năng lượng là điều cần thiết. Máy định vị có thể được sử dụng với bất kỳ thiết bị điều khiển nào phù hợp với NAMUR, bao gồm Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000, và thiết bị điều khiển dòng TN2000.
Những vấn đề phổ biến
Máy định vị không phản ứng với tín hiệu đầu vào: Kiểm tra áp suất không khí cung cấp trong vòng 1,4 ~ 6 bar. Kiểm tra kết nối khí nén an toàn. Kiểm tra chất lượng cung cấp không khí đáp ứng ISO 8573-1: 2010 lớp 3:3:3.
Vị trí van không phù hợp với tín hiệu đầu vào: Kiểm tra các thiết lập đường cong đặc trưng. Kiểm tra rằng hướng hoạt động được thiết lập chính xác.
Phản ứng van chậm: Kiểm tra áp suất không khí cung cấp và bộ lọc.
ERROR 10 (Điều kiện điện bị ngắt): Nguồn cung cấp điện đã bị gián đoạn trong ít nhất 20 ms. Máy điều khiển được di chuyển đến vị trí an toàn. Sau khoảng 5 giây, bộ định vị tự động được thiết lập lại.
ERROR 11 (lỗi RAM)Sau khoảng 5 giây, bộ định vị tự động được đặt lại và bộ nhớ RAM được khởi động lại.
SENS_ERR (Cảm biến vị trí bị lỗi): Bộ cảm biến vị trí bị hỏng.
Cảnh báo 1 (Sự rò rỉ giữa thiết bị định vị và thiết bị điều khiển): Kiểm tra ống và phụ kiện khí nén cho rò rỉ.
Cảnh báo 2 (điện tích thiết lập ngoài phạm vi): Kiểm tra nguồn tín hiệu đầu vào và hệ thống dây.
Các mô hình thay thế
Spirax Sarco SP7 là một nền tảng định vị thông minh thế hệ hiện tại.cung cấp chẩn đoán van tiên tiến với xu hướng dữ liệu dài hạn để so sánh hiệu suất van hiện tại với van điều khiển mớiĐối với các cài đặt cũ, SP7 phục vụ như là một nâng cấp từ Spirax Sarco EP5/EP6 series positioner và positioner chỉ khí nén.phạm vi di chuyển, và giao tiếp trước khi đặt hàng.
