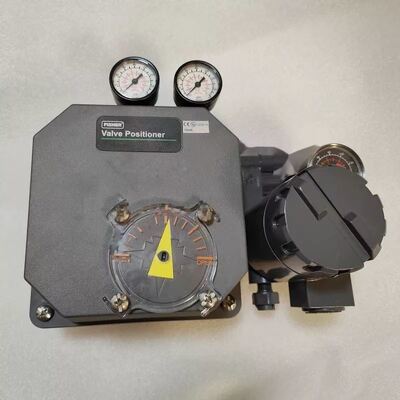

Bộ định vị van điện-khí nén Fisher 3720 với tín hiệu 4-20mA, hợp kim nhôm chống ăn mòn và hành động có thể đảo ngược tại hiện trường

Tổng quan sản phẩm

Fisher 3720 là một thiết bị định vị van điện khí nén được thiết kế để sử dụng với các thiết bị điều khiển quay diaphragm hoặc piston.Nó bao gồm một máy định vị khí 3710 kết hợp với một máy chuyển đổi điện khí 3722Bộ chuyển đổi nhận tín hiệu đầu vào DC 4-20 mA và tạo ra một đầu ra khí nén tỷ lệ (0,2 đến 1,0 bar / 3 đến 15 psig) điều khiển giai đoạn định vị khí nén.

3720 có thể được sử dụng trong cấu hình hoạt động đơn hoặc hai lần. Hành động có thể được chuyển đổi giữa trực tiếp và ngược trong lĩnh vực. Điều chỉnh không và dải được thực hiện bằng tay mà không cần công cụ.Xây dựng mô-đun cho phép một thiết bị định vị khí 3710 được chuyển đổi thành một đơn vị điện khí 3720 bằng cách thêm 3722 chuyển đổi.

Máy định vị sử dụng công nghệ van cuộn được chứng minh trong lĩnh vực này để hoạt động chính xác, phản ứng nhanh với tuổi thọ chu kỳ cao. Nó chịu được rung động máy mạnh mẽ.và vật liệu đệm được chọn cho môi trường khắc nghiệt, với đồng thấp hợp kim nhôm đúc đấm để chống ăn mòn. Positioner chảy không khí thanh lọc các bộ phận bên trong.3720 có thể được sử dụng trong các ứng dụng nhiệt độ thấp và cao, cũng như trong chế biến thực phẩm và đồ uống, dược phẩm và thuốc lá khi cần vật liệu đặc biệt.

Thông số kỹ thuật

Ngành công nghiệp ứng dụng

Fisher 3720 được sử dụng trong kiểm soát quy trình công nghiệp chung, bao gồm chế biến hóa chất, sản xuất điện, bột giấy và giấy, và các ngành công nghiệp khác đòi hỏi vị trí van xoay đáng tin cậy.Với niêm phong EPDM, nó cũng có thể phục vụ các ứng dụng chế biến thực phẩm và đồ uống, dược phẩm và thuốc lá. Nó phù hợp cho cả động cơ xoay hoạt động đơn và hoạt động kép.

Những vấn đề phổ biến

• Không có tín hiệu đầu ra với đầu vào hiện diệnKiểm tra vòi nghẹt, làm sạch vòi, kiểm tra áp suất không khí.

• Áp suất đầu ra chậm hoặc bất thường: Kiểm tra áp suất cung cấp là trong thông số kỹ thuật. Kiểm tra bộ khuếch đại khí và vòi phun / flapper.

• Phản ứng tuyến tính kém: Kiểm tra điều chỉnh mùa xuân bằng không. mùa xuân bằng không có phạm vi hoạt động tuyến tính hạn chế. Kiểm tra vị trí cơ chế điều chỉnh phạm vi.

• Máy định vị không đáp ứng.: Kiểm tra áp suất cung cấp và kết nối khí nén. Kiểm tra rằng bộ chuyển đổi đang nhận tín hiệu 4-20 mA.

• Thác không khí: Kiểm tra các vòng O, vòm và niêm mạc. Thay thế khi cần thiết.

Các mô hình thay thế

Fisher 3720 là một nền tảng định vị điện khí cao cấp cho truyền thông kỹ thuật số hiện đại và chẩn đoán tiên tiến.Các bộ điều khiển van kỹ thuật số Fisher DVC6200 hoặc DVC2000 là các lựa chọn thay thế thế của thế hệ hiện tạiĐối với cài đặt cũ, 3720 phục vụ như một sự thay thế trực tiếp cho 3710 định vị khí nén khi cần đầu vào điện.phạm vi di chuyển, và tương thích tín hiệu đầu vào trước khi đặt hàng.
