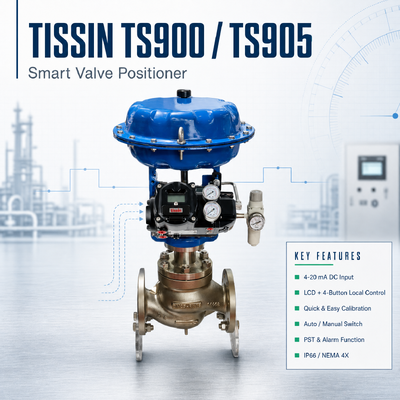

Bộ định vị van thông minh Tissin TS900 TS905

Tổng quan sản phẩm

Các bộ định vị van thông minh Tissin TS900 và TS905 là các bộ định vị van điện khí nén được thiết kế để điều khiển hành trình của van điều khiển khí nén theo tín hiệu đầu vào 4–20 mA DC.

Bộ định vị nhận tín hiệu điều khiển từ hệ thống điều khiển, DCS hoặc nguồn tín hiệu và điều chỉnh áp suất khí cấp cho bộ truyền động van. Điều này cho phép bộ truyền động và van tuân theo vị trí đầu vào yêu cầu.

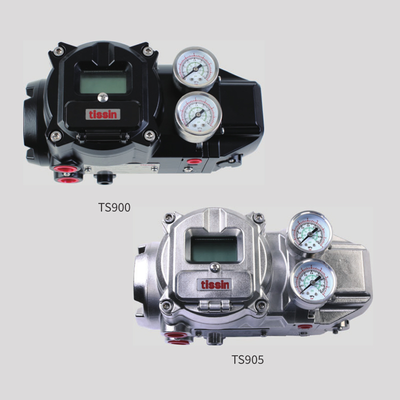

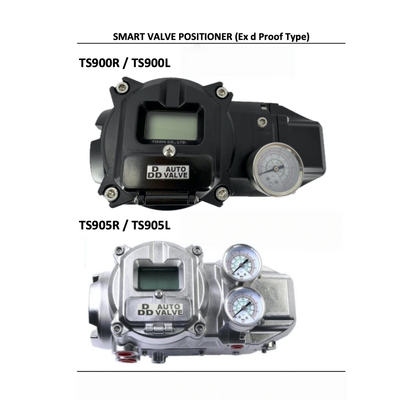

TS900 và TS905 chia sẻ cùng các thông số kỹ thuật điều khiển chính. Sự khác biệt cấu trúc chính là vật liệu vỏ. TS900 sử dụng thân bằng nhôm đúc, trong khi TS905 sử dụng thép không gỉ 316. Do đó, phiên bản TS905 phù hợp với các dự án yêu cầu vỏ bằng thép không gỉ.

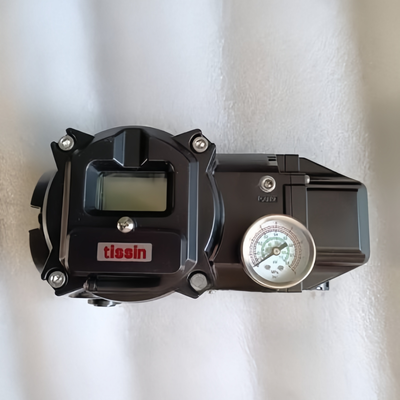

Dòng sản phẩm bao gồm màn hình LCD và bốn nút cục bộ để cài đặt và vận hành. Chức năng tự hiệu chuẩn, kiểm tra hành trình một phần, chức năng báo động và công tắc Tự động/Thủ công được tích hợp trong thiết kế sản phẩm. Bộ định vị cũng sử dụng van thí điểm lưu lượng lớn để hỗ trợ phản hồi van nhanh hơn.

Thông số kỹ thuật

Các chức năng tùy chọn: Có sẵn HART 7, bộ truyền tín hiệu vị trí 2 dây với nguồn cấp 9–30 V DC và công tắc báo động với nguồn cấp 9–30 V DC tùy theo cấu hình.

Ngành ứng dụng

TS900 và TS905 được sử dụng với van điều khiển khí nén trong các hệ thống điều khiển quy trình công nghiệp.

Các lĩnh vực ứng dụng điển hình bao gồm:

• Xử lý dầu khí

• Nhà máy lọc hóa dầu

• Xử lý hóa chất

• Sản xuất điện

• Xử lý nước và nước thải

• Tự động hóa quy trình công nghiệp

• Hệ thống van điều khiển khí nén thông thường

Việc lựa chọn giữa TS900 và TS905 nên dựa trên môi trường lắp đặt, yêu cầu về vỏ, cấu hình van và thông số kỹ thuật của dự án.

Các sự cố thường gặp

Bộ định vị không phản hồi tín hiệu 4–20 mA

Trước tiên, hãy kiểm tra dây nối đầu vào và dòng điện vòng lặp. Bộ định vị yêu cầu tín hiệu đầu vào 4–20 mA DC, vì vậy nguồn tín hiệu và dây nối phải được kiểm tra trước khi khắc phục sự cố cơ khí.

Vị trí van không chính xác

Kiểm tra liên kết bộ truyền động, đòn bẩy phản hồi và cài đặt hiệu chuẩn. Lắp đặt cơ khí hoặc hiệu chuẩn không chính xác có thể ảnh hưởng đến mối quan hệ giữa tín hiệu đầu vào và vị trí van.

Đầu ra khí không đủ

Kiểm tra áp suất cấp khí dụng cụ và chất lượng khí. Áp suất cấp được chỉ định là 0.14–0.7 MPa và chất lượng khí yêu cầu là Cấp 3 theo ISO 8573-1.

Phản hồi van chậm

Kiểm tra nguồn cấp khí, tình trạng bộ truyền động và các kết nối khí nén. Bộ định vị sử dụng van thí điểm lưu lượng lớn, nhưng phản hồi tổng thể cũng phụ thuộc vào bộ truyền động, van và hệ thống khí.

Chức năng HART không khả dụng

HART là một cấu hình tùy chọn. Nếu yêu cầu giao tiếp HART, hãy xác nhận rằng bộ định vị được cung cấp là phiên bản HART trước khi lắp đặt.

Các mẫu thay thế

Đối với các dự án thay thế, TS900 và TS905 có thể được xem xét cho các ứng dụng bộ định vị van điều khiển khí nén mà tín hiệu, nguồn cấp khí, hành trình và cách bố trí lắp đặt yêu cầu tương thích.

Hai mẫu này không nên được coi là các bộ phận thay thế cơ khí giống hệt nhau trong mọi ứng dụng. TS900 sử dụng thân bằng nhôm đúc, trong khi TS905 sử dụng thép không gỉ 316.

Khi thay thế một bộ định vị hiện có, hãy xác nhận:

• Mẫu bộ định vị hiện có

• Loại van

• Loại bộ truyền động

• Hoạt động tuyến tính hoặc quay

• Hành trình hoặc góc quay của van

• Tín hiệu đầu vào

• Áp suất khí dụng cụ

• Cách bố trí lắp đặt

• Liên kết phản hồi

• Yêu cầu chống cháy nổ

• Yêu cầu HART

• Yêu cầu bộ truyền tín hiệu vị trí

Tại sao nên mua hàng từ chúng tôi

Hỗ trợ lựa chọn mẫu

Chúng tôi có thể giúp kiểm tra cấu hình TS900 hoặc TS905 theo thông tin van và bộ truyền động được cung cấp.

Cung cấp hàng thay thế

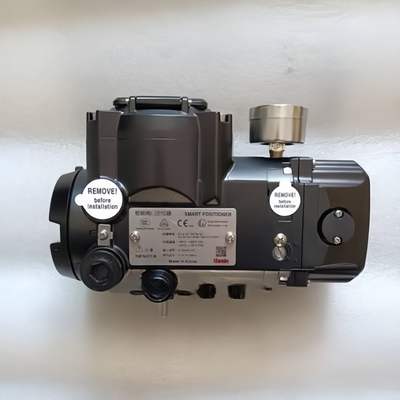

Đối với các dự án thay thế bộ định vị, vui lòng cung cấp mẫu hiện có hoặc thông tin trên bảng tên. Điều này giúp giảm rủi ro đặt hàng cấu hình không tương thích.

Dải sản phẩm tự động hóa van

Chúng tôi cũng cung cấp van điều khiển, bộ truyền động, bộ định vị van và thiết bị đo quy trình cho các dự án tự động hóa công nghiệp.

Mua sắm dự án

Đối với các đơn đặt hàng dự án, chúng tôi có thể phối hợp lựa chọn sản phẩm, báo giá, xác nhận số lượng và giao hàng quốc tế.

Kiểm tra cấu hình trước khi đặt hàng

Đối với các đơn đặt hàng TS900/TS905, chúng tôi khuyên bạn nên xác nhận tín hiệu, hành trình van, loại bộ truyền động, cách lắp đặt và các chức năng tùy chọn trước khi giao hàng.

Tình trạng hàng tồn kho & Thời gian giao hàng

Tình trạng hàng tồn kho phụ thuộc vào cấu hình, số lượng và các chức năng tùy chọn của TS900 hoặc TS905.

Các cấu hình tiêu chuẩn có thể có thời gian sẵn có khác với các phiên bản HART, bộ truyền tín hiệu hoặc công tắc báo động. Do đó, thời gian giao hàng nên được xác nhận theo cấu hình chính xác trước khi đặt hàng.

Để nhận báo giá, vui lòng cung cấp mẫu, số lượng và các tùy chọn yêu cầu để có thể kiểm tra lịch trình cung cấp hiện tại.

Biểu mẫu Yêu cầu báo giá

Sản phẩm: Bộ định vị van thông minh Tissin TS900 / TS905

Mẫu:
TS900 / TS905

Số lượng:
Số lượng yêu cầu

Tín hiệu đầu vào:
4–20 mA DC hoặc cấu hình yêu cầu

Loại van:
Van điều khiển khí nén loại Globe / quay / khác

Mẫu bộ truyền động:
Mẫu bộ truyền động hiện có hoặc yêu cầu

Hành trình:
Hành trình tuyến tính hoặc góc quay

Áp suất cấp:
Áp suất khí dụng cụ yêu cầu

Tùy chọn:
HART / bộ truyền tín hiệu vị trí / công tắc báo động / không có

Lắp đặt:
Cách bố trí lắp đặt hiện có hoặc thông tin bộ truyền động

Ứng dụng:
Ngành và môi trường hoạt động

Điểm đến:
Quốc gia / thành phố

Giao hàng yêu cầu:
Ngày giao hàng mục tiêu

Đối với các đơn hàng thay thế, vui lòng gửi bảng tên bộ định vị hiện có hoặc ảnh sản phẩm khi có sẵn.
