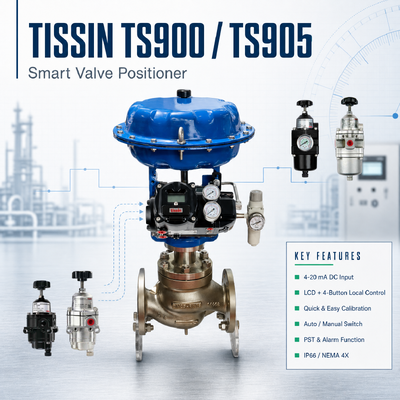

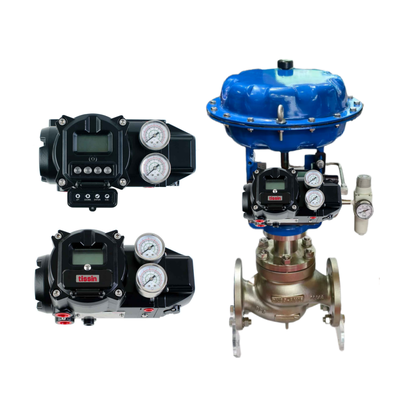

cácTS900 và TS905là bộ định vị van khí nén thông minh dành cho van điều khiển sử dụng bộ truyền động khí nén. Chúng chuyển đổi tín hiệu điều khiển DC 4–20 mA thành đầu ra khí nén để điều chỉnh vị trí van.
Bộ định vị có thể được sử dụng với cả ứng dụng van tuyến tính và van quay. Phạm vi hành trình được chỉ định là10–150 mm cho các ứng dụng tuyến tính và 0–90° cho các ứng dụng quay.
Một màn hình LCD cục bộ và bốn nút được cung cấp để vận hành và cấu hình. Thiết kế cũng bao gồm hiệu chuẩn tự động, kiểm tra hành trình một phần, chức năng cảnh báo và công tắc Tự động/Thủ công.

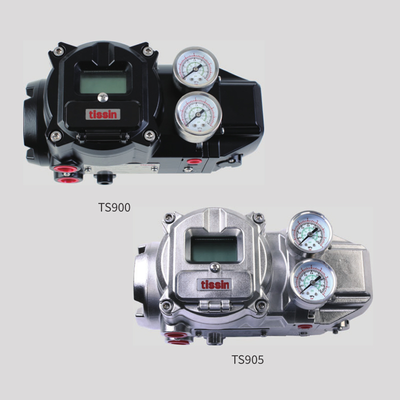

TS900 có thân bằng nhôm đúc. TS905 sử dụngthép không gỉ SUS316, cung cấp một lựa chọn nhà ở khác cho các dự án yêu cầu xây dựng bằng thép không gỉ.
| Mục | TS900 | TS905 |
|---|---|---|
| Người mẫu | TS900 | TS905 |
| Loại định vị | Thông minh / Chống cháy | Thông minh / Chống cháy |
| đầu vào | 4–20 mA DC | 4–20 mA DC |
| Trở kháng | 500 Ω ở 20 mA DC | 500 Ω ở 20 mA DC |
| Cung cấp không khí | 0,14–0,7 MPa | 0,14–0,7 MPa |
| Đột quỵ tuyến tính | 10–150mm | 10–150mm |
| Hành trình quay | 0–90° | 0–90° |
| Sân bay | PT1/4, NPT1/4 | PT1/4, NPT1/4 |
| Cổng đo | PT1/8, NPT1/8 | PT1/8, NPT1/8 |
| Đầu vào cáp | G(PF)1/2, NPT1/2 | G(PF)1/2, NPT1/2 |
| Chống cháy nổ | Ex db IIC T5/T6 | Ex db IIC T5/T6 |
| Bảo vệ bao vây | IP66 | IP66 |
| Nhiệt độ hoạt động | Tiêu chuẩn -30°C đến +85°C | Tiêu chuẩn -30°C đến +85°C |
| Phiên bản nhiệt độ thấp | -40°C đến +85°C | -40°C đến +85°C |
| tuyến tính | ±0,5% FS | ±0,5% FS |
| Độ nhạy | ±0,2% FS | ±0,2% FS |
| Độ trễ | ±0,5% FS | ±0,5% FS |
| Độ lặp lại | ±0,3% FS | ±0,3% FS |
| Tiêu thụ không khí | <2,3 LPM ở 0,14 MPa | <2,3 LPM ở 0,14 MPa |
| Công suất dòng chảy | > 100 LPM ở 0,14 MPa | > 100 LPM ở 0,14 MPa |
| Chất lượng không khí | Loại 3, ISO 8573-1 | Loại 3, ISO 8573-1 |
| Thân hình | Nhôm đúc | thép không gỉ SUS316 |
| Cân nặng | 3,5 kg | 7,0 kg |
Dòng sản phẩm này cũng hỗ trợ tùy chọnHART 7, MộtMáy phát vị trí 2 dâyvà mộtcông tắc báo động, tùy thuộc vào cấu hình đã chọn. Bộ truyền vị trí và công tắc cảnh báo sử dụng nguồn điện 9–30 V DC trong thông số kỹ thuật tùy chọn đã công bố.
Dòng TS900/TS905 có thể được sử dụng khi van điều khiển khí nén yêu cầu điều khiển vị trí điện tử.
Các ứng dụng phổ biến bao gồm:
Đối với việc lắp đặt trong khu vực nguy hiểm, phải kiểm tra chứng nhận hiện hành và điều kiện nhiệt độ dựa trên cấu hình chính xác của sản phẩm.
Trước tiên hãy kiểm tra dòng điện đầu vào, áp suất không khí của thiết bị và các kết nối khí nén. Chỉ riêng tín hiệu 4–20 mA không thể bù đắp cho lượng không khí trong thiết bị không đủ hoặc không ổn định.
Xác minh xem bộ định vị có được cấu hình cho ứng dụng tuyến tính hoặc quay chính xác hay không. Đồng thời kiểm tra cơ chế phản hồi và kết nối cơ học giữa bộ định vị và bộ truyền động.
Kiểm tra cài đặt cơ khí trước khi lặp lại hiệu chuẩn tự động. Liên kết phản hồi không chính xác hoặc thiết lập bộ truyền động không phù hợp có thể cản trở việc hiệu chuẩn.
Kiểm tra tín hiệu đầu vào, nguồn cung cấp không khí và bộ truyền động. Bộ định vị là một phần của vòng điều khiển hoàn chỉnh, do đó sự mất ổn định có thể bắt nguồn từ tín hiệu điều khiển hoặc bộ truyền động chứ không phải từ chính bộ định vị.
Xác nhận phạm vi nhiệt độ môi trường xung quanh và nhiệt độ chống cháy nổ cần thiết trước khi lắp đặt. Cấu hình tiêu chuẩn và nhiệt độ thấp có phạm vi hoạt động được công bố khác nhau.
TS900 và TS905 có thể được đánh giá là bộ định vị van thông minh thay thế cho các hệ thống van điều khiển khí nén tương thích.
Quá trình thay thế nên bắt đầu với bộ định vị hiện có thay vì hình thức bên ngoài của sản phẩm. Các thông tin sau đây rất quan trọng:
| Kiểm tra mục | Thông tin bắt buộc |
|---|---|
| Bộ định vị hiện tại | Thương hiệu và mẫu mã |
| Tín hiệu | 4–20 mA hoặc loại khác |
| Loại van | Tuyến tính / quay |
| Hành trình van | mm hoặc độ |
| Thiết bị truyền động | Thương hiệu và mẫu mã |
| Cung cấp không khí | Áp suất vận hành |
| gắn kết | Bố trí lắp đặt |
| Nhà ở | Yêu cầu về nhôm/thép không gỉ |
| Giao tiếp | Tiêu chuẩn/HART |
| Nhận xét | Yêu cầu máy phát vị trí |
| Khu vực nguy hiểm | Chứng nhận bắt buộc |
| Số lượng | Số lượng đơn vị |
TS900là phiên bản đúc nhôm, trong khiTS905là phiên bản thép không gỉ SUS316. Do đó, việc lựa chọn phải tính đến các điều kiện lắp đặt và yêu cầu về nhà ở.
Chúng tôi tập trung vào cấu hình van và bộ truyền động thực tế thay vì đề xuất bộ định vị chỉ dựa trên tên kiểu máy.
Đối với bộ định vị hiện có, thông tin trên bảng tên có thể được sử dụng để kiểm tra tín hiệu, vỏ, tùy chọn và các yêu cầu chính khác.
Các yêu cầu về HART, bộ truyền vị trí và công tắc báo động có thể được xác nhận trước khi báo giá.
Chúng tôi có thể cung cấp các sản phẩm tự động hóa van liên quan, bao gồm van điều khiển, bộ truyền động, bộ định vị van và thiết bị đo đạc.
Chúng tôi hỗ trợ mua sắm ở nước ngoài với báo giá, xác nhận sản phẩm, điều phối đơn hàng và sắp xếp giao hàng.
Tình trạng tồn kho TS900 và TS905 tùy thuộc vào model, số lượng và cấu hình đã chọn.
Phiên bản tiêu chuẩn và phiên bản được trang bị HART, bộ truyền vị trí hoặc công tắc báo động tùy chọn có thể có lịch cung cấp khác nhau.
Vui lòng cung cấp chính xác model và số lượng khi yêu cầu báo giá. Sau đó, tình trạng sẵn có hiện tại và thời gian giao hàng ước tính có thể được kiểm tra theo cấu hình được yêu cầu.
