Bộ định vị van thông minh Tissin TS900 / TS905 là bộ định vị van thông minh được sử dụng để điều khiển bộ truyền động van khí nén từ tín hiệu đầu vào 4–20 mA DC.
Nó được thiết kế cho cả ứng dụng van điều khiển tuyến tính và quay. Bộ định vị giám sát vị trí van được lệnh và điều chỉnh áp suất khí nén cho bộ truyền động tương ứng.

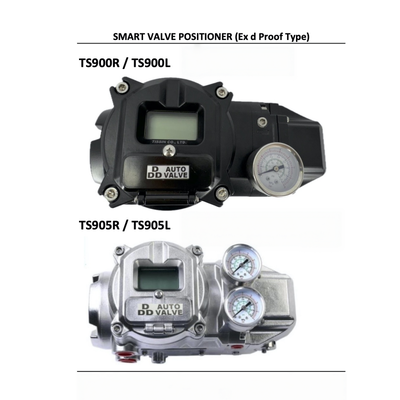

Đối với người dùng so sánh hai mẫu, sự khác biệt chính là cấu tạo thân:
Cả hai mẫu đều sử dụng cùng các thông số kỹ thuật cơ bản về tín hiệu, cấp khí, hành trình và hiệu suất trong tài liệu sản phẩm đã xuất bản.

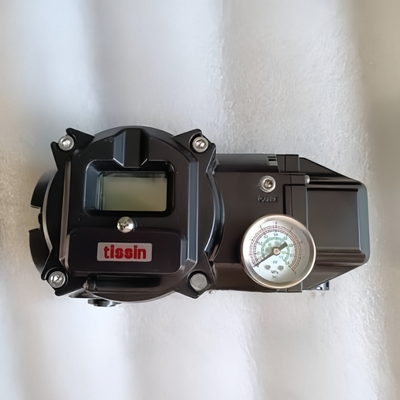

Dòng sản phẩm này cung cấp màn hình LCD và bốn nút để vận hành tại chỗ. Nó cũng bao gồm các chức năng như cài đặt tự động, kiểm tra hành trình một phần, chức năng báo động và vận hành Tự động/Thủ công.
| Thông số kỹ thuật | TS900 | TS905 |
|---|---|---|
| Mẫu | TS900 | TS905 |
| Loại | Bộ định vị van thông minh | Bộ định vị van thông minh |
| Tín hiệu đầu vào | 4–20 mA DC | 4–20 mA DC |
| Trở kháng | 500 Ω ở 20 mA DC | 500 Ω ở 20 mA DC |
| Áp suất cấp | 0,14–0,7 MPa | 0,14–0,7 MPa |
| Hành trình van tuyến tính | 10–150 mm | 10–150 mm |
| Phạm vi van quay | 0–90° | 0–90° |
| Kết nối khí | PT1/4, NPT1/4 | PT1/4, NPT1/4 |
| Kết nối đồng hồ đo | PT1/8, NPT1/8 | PT1/8, NPT1/8 |
| Ống dẫn | G(PF)1/2, NPT1/2 | G(PF)1/2, NPT1/2 |
| Chứng nhận chống cháy nổ | Ex db IIC T5/T6 | Ex db IIC T5/T6 |
| Bảo vệ vỏ | IP66 | IP66 |
| Nhiệt độ tiêu chuẩn | -30°C đến +85°C | -30°C đến +85°C |
| Loại nhiệt độ thấp | -40°C đến +85°C | -40°C đến +85°C |
| Độ tuyến tính | ±0,5% F.S. | ±0,5% F.S. |
| Độ nhạy | ±0,2% F.S. | ±0,2% F.S. |
| Độ trễ | ±0,5% F.S. | ±0,5% F.S. |
| Độ lặp lại | ±0,3% F.S. | ±0,3% F.S. |
| Tiêu thụ khí | <2,3 LPM ở 0,14 MPa | <2,3 LPM ở 0,14 MPa |
| Công suất dòng chảy | >100 LPM ở 0,14 MPa | >100 LPM ở 0,14 MPa |
| Chất lượng khí yêu cầu | Cấp 3, ISO 8573-1 | Cấp 3, ISO 8573-1 |

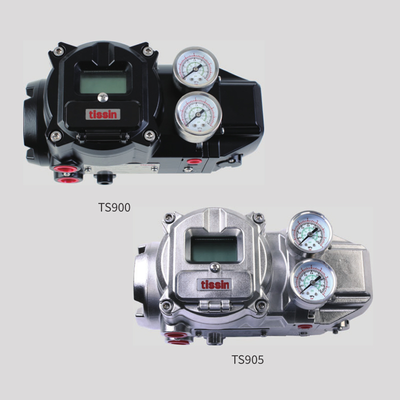

| Vật liệu thân | Nhôm đúc | Thép không gỉ 316 |
| Trọng lượng tịnh | 3,5 kg | 7,0 kg |
Các cấu hình tùy chọn: HART 7, bộ truyền tín hiệu vị trí 2 dây và công tắc báo động. Các tùy chọn bộ truyền tín hiệu vị trí và công tắc báo động được chỉ định với nguồn cấp 9–30 V DC.
Thích hợp cho việc điều khiển vị trí van khí nén khi sử dụng lệnh 4–20 mA.
Có thể được sử dụng cho van điều khiển khí nén trong các hệ thống quy trình và công nghiệp liên quan.
Áp dụng cho việc điều khiển van tự động trong thiết bị quy trình.
Có thể được sử dụng với van điều khiển khí nén trong các hệ thống quy trình sản xuất điện.
Thích hợp cho các ứng dụng van khí nén tự động trong các quy trình xử lý nước.

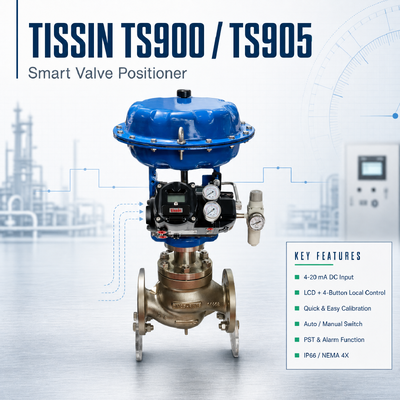

Bộ định vị có thể được tích hợp vào các vòng lặp van điều khiển bằng cách sử dụng bộ truyền động van khí nén tương thích và hệ thống điều khiển.
Kiểm tra xem nguồn cấp khí cho thiết bị có nằm trong phạm vi quy định hay không. Sau đó, kiểm tra bộ truyền động, ống dẫn khí nén và cơ cấu liên kết cơ khí.
Kiểm tra cơ cấu phản hồi và thực hiện quy trình hiệu chuẩn thích hợp. Bộ định vị phải được khớp cơ khí với bộ truyền động van.
Kiểm tra các kết nối khí nén và rò rỉ khí xung quanh bộ truyền động và ống dẫn. Không nên đánh giá mức tiêu thụ khí chỉ dựa trên bộ định vị mà không kiểm tra toàn bộ mạch khí nén.
Kiểm tra tình trạng báo động và trạng thái hoạt động của van/bộ truyền động. Nếu có lắp đặt công tắc báo động, hãy kiểm tra cả dây nối và nguồn cấp của nó.
Xác nhận cấu hình bộ định vị trước khi mua. HART 7 là một cấu hình tùy chọn chứ không phải là một tính năng nên được mặc định trên mọi thiết bị TS900/TS905.
Đối với người mua thay thế bộ định vị van thông minh hiện có, TS900 và TS905 nên được chọn sau khi kiểm tra toàn bộ cụm van.
Thông tin thay thế quan trọng bao gồm:
Không có một mẫu thay thế phổ quát duy nhất vì cách bố trí lắp đặt, cơ cấu phản hồi và cấu hình bộ truyền động cũng phải khớp.
Chúng tôi kiểm tra mẫu và cấu hình yêu cầu trước khi báo giá để bộ định vị được cung cấp phù hợp nhất với yêu cầu của dự án.
Cả hai cấu hình TS900 thân nhôm và TS905 thân thép không gỉ đều có thể được báo giá tùy theo tình trạng sẵn có và yêu cầu của dự án.
Đối với công việc thay thế, nhãn sản phẩm hiện có rất hữu ích để xác nhận mẫu và các chức năng tùy chọn cần thiết.
Van điều khiển, bộ truyền động, bộ định vị van và các thiết bị công nghiệp liên quan có thể được cung cấp cho cùng một dự án.
Chúng tôi xử lý báo giá sản phẩm, điều phối đơn hàng và sắp xếp vận chuyển quốc tế cho người mua ở nước ngoài.
Tình trạng sẵn có của Tissin TS900 và TS905 phụ thuộc vào mẫu mã, tùy chọn và số lượng đặt hàng chính xác.
Các sản phẩm có cấu hình HART, bộ truyền tín hiệu vị trí hoặc công tắc báo động có thể tuân theo lịch trình cung cấp khác với các phiên bản tiêu chuẩn.
Để có ước tính giao hàng chính xác, vui lòng cung cấp:
Tình trạng tồn kho và thời gian chờ hiện tại cần được xác nhận trước khi đặt hàng.
