Tổng quan sản phẩm

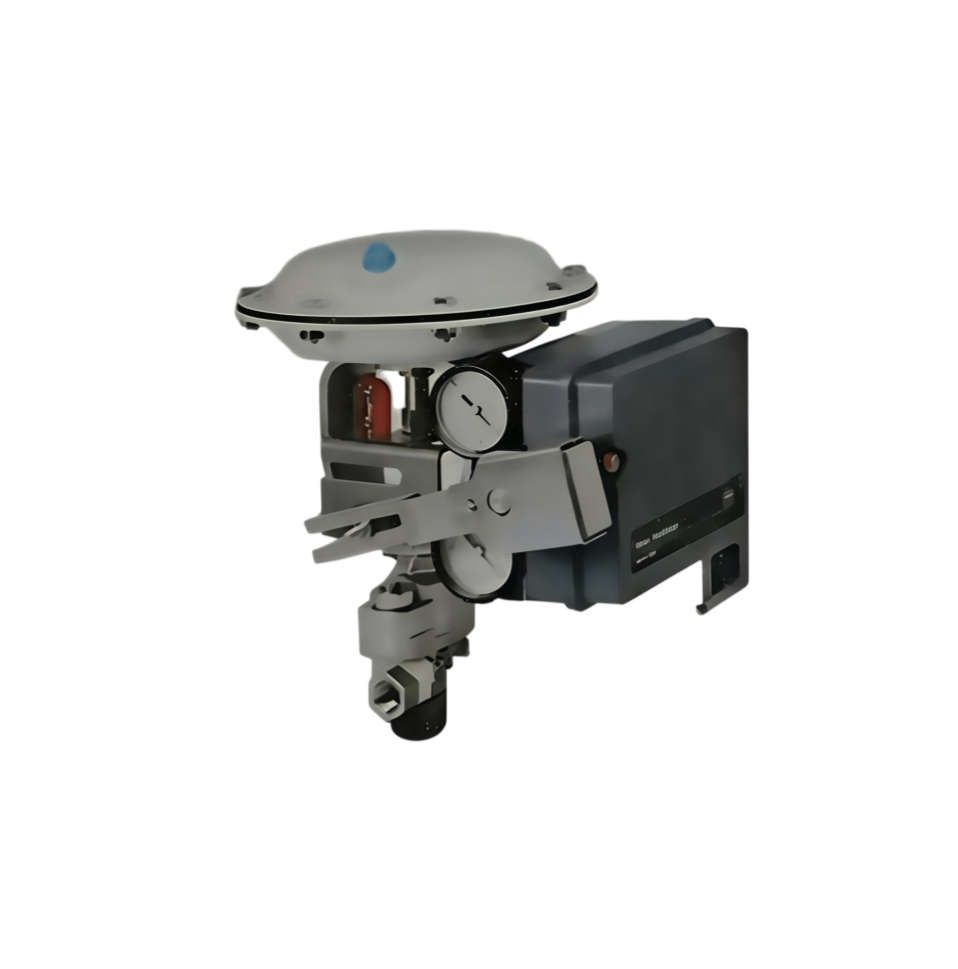

3661 là một thiết bị định vị van điện khí nén hoạt động đơn được thiết kế để sử dụng với các thiết bị điều khiển khác nhau trên van trục trượt cho các ứng dụng throttling.Nó cung cấp một vị trí van tỷ lệ thuận với một tín hiệu đầu vào DC milliampere tiêu chuẩn nhận được từ một thiết bị điều khiển.
Thiết kế thiết bị định vị cung cấp các thiết bị chính xác, phản ứng nhanh có thể chịu được rung động của hầu hết các môi trường thực vật.Tiêu thụ không khí ổn định thấp góp phần vào hoạt động hiệu quả- Dễ dàng điều chỉnh tăng và điều chỉnh damping tinh chỉnh sự ổn định vị trí cho các yêu cầu ứng dụng cụ thể.
3661 chấp nhận một tín hiệu đầu vào DC milliampere tiêu chuẩn từ một thiết bị điều khiển và cung cấp khả năng phân chia phạm vi và độ không và dải điều chỉnh.yêu cầu ít phụ tùng thay thế để hỗ trợ các thiết bị định vị này. Các trường hợp và nắp được thiết kế để chịu được rung động cơ học và xử lý thô. Zero và span điều chỉnh có thể được thực hiện với nắp tại chỗ.

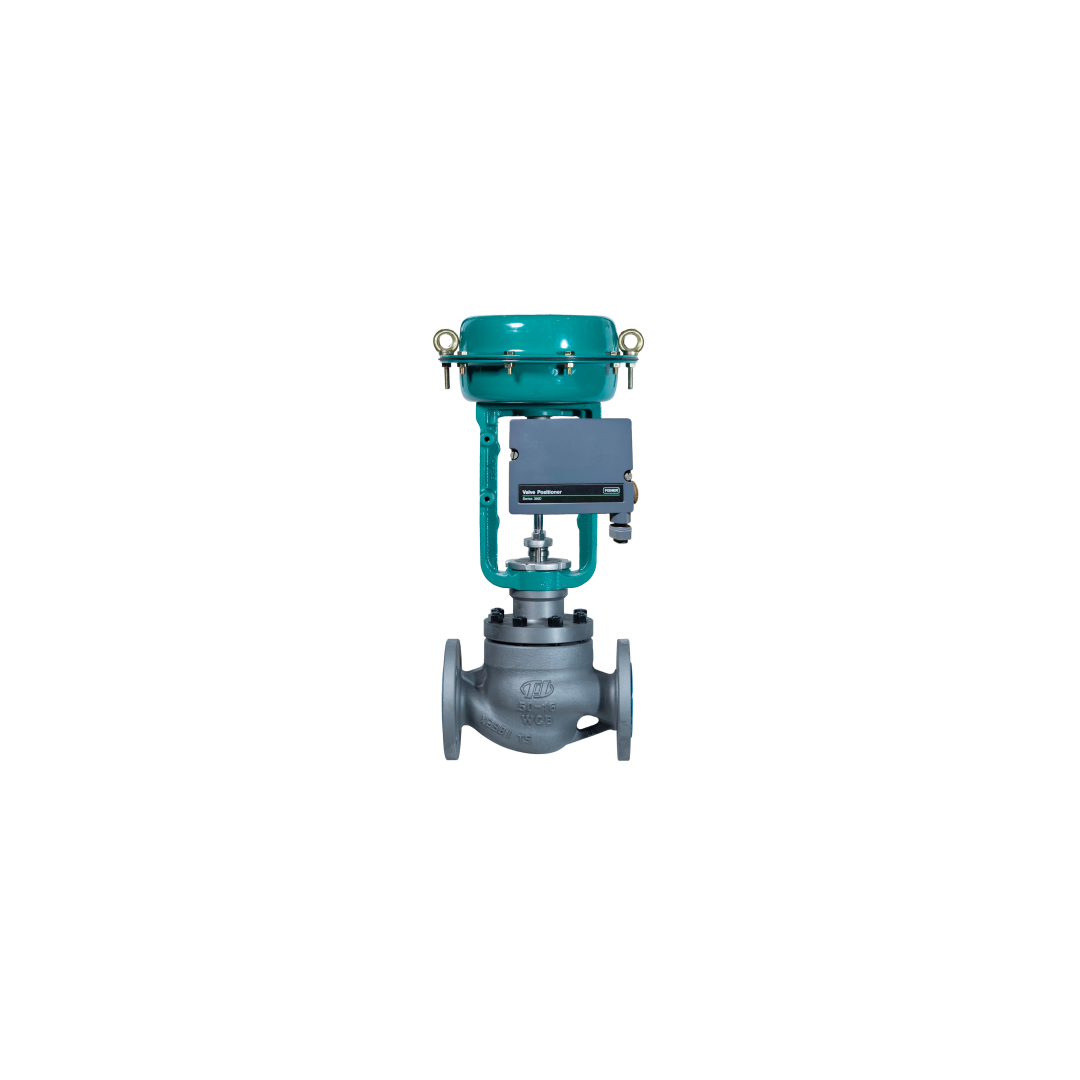

Máy định vị được sử dụng với 657, 667, 1250, 1250R, 3024S và GX. Nó cũng có thể được gắn trên các bộ điều khiển Baumann.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Fsher |
| Giao thức thông tin | 4-20mA tương tự |
| Tín hiệu đầu vào | Điện; 4 đến 20 mA dòng điện liên tục; điện áp tải tối đa 30 V |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Không. |
| Áp suất đầu ra tối đa | 90 psi |
| Loại lắp đặt | Máy điều khiển được gắn |
| Nhiệt độ hoạt động | Nhiệt độ tiêu chuẩn |
| Điều khiển vị trí | Điều chỉnh |
| Phương tiện cung cấp | Không khí |
| Phân loại khu vực | An toàn, không cháy, bụi |
| Giấy chứng nhận | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, RCM |
| Chứng nhận an toàn | NIL |
| Hành động | Một tác dụng |
| Động cơ tương thích | 657, 667, 1250, 1250R, 3024S, GX; Động cơ Baumann |
Ngành công nghiệp ứng dụng
3661 được sử dụng trong ngành hóa dầu, sản xuất điện, xử lý nước, giấy, và ngành công nghiệp thực phẩm và đồ uốngNó phù hợp cho các ứng dụng throttling trên van trượt.
Những vấn đề phổ biến
Không có tín hiệu đầu ra với đầu vào hiện diệnKiểm tra vòi nghẹt, làm sạch vòi, kiểm tra áp suất không khí.
Áp suất đầu ra chậm hoặc bất thường: Kiểm tra áp suất cung cấp là trong thông số kỹ thuật. Kiểm tra bộ khuếch đại khí và vòi phun / flapper.
Phản ứng tuyến tính kém: Kiểm tra điều chỉnh mùa xuân bằng không. Kiểm tra vị trí cơ chế điều chỉnh phạm vi.
Máy định vị không đáp ứng.: Kiểm tra áp suất cung cấp và kết nối khí nén. Kiểm tra rằng bộ chuyển đổi đang nhận tín hiệu 4-20 mA.
Thác không khí: Kiểm tra các vòng O, vòm và niêm mạc. Thay thế khi cần thiết.
Các mô hình thay thế

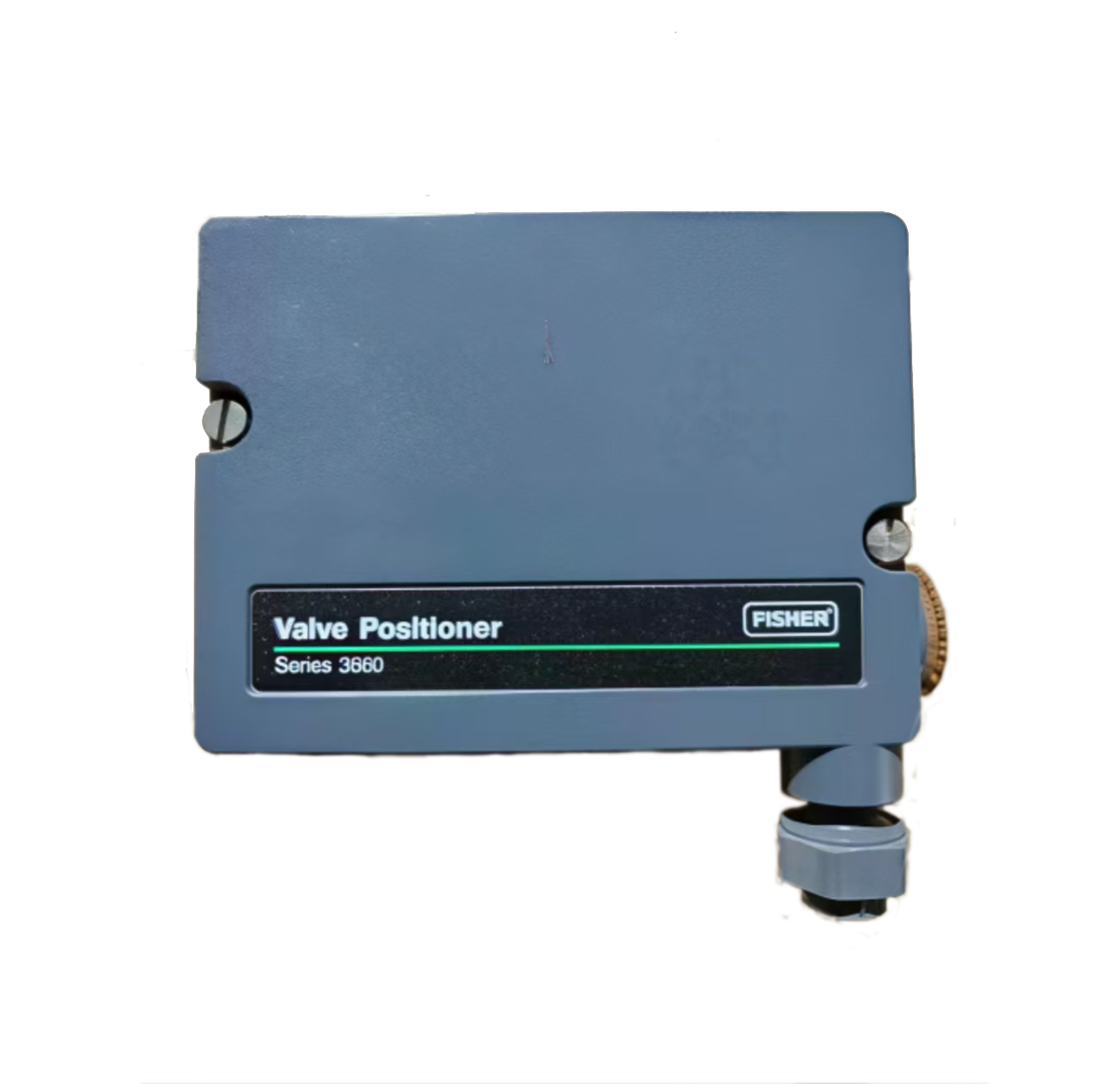

3661 là một nền tảng định vị điện khí cao cấp cho truyền thông kỹ thuật số hiện đại và chẩn đoán tiên tiến.Các bộ điều khiển van kỹ thuật số DVC6200 hoặc DVC2000 là các giải pháp thay thế thế cho thế hệ hiện tạiĐối với cài đặt cũ, 3661 phục vụ như là đối tác điện khí nén cho 3660 định vị khí nén.và tương thích tín hiệu đầu vào trước khi đặt hàng.
