Tổng quan sản phẩm

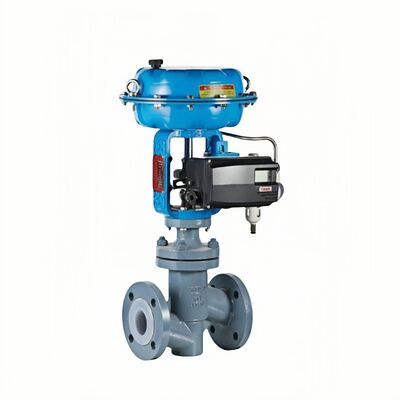

Tissin TS800 là bộ định vị van thông minh điều khiển hành trình van theo tín hiệu đầu vào 4-20mA từ bảng điều khiển, DCS hoặc bộ hiệu chuẩn. Nó nhận tín hiệu dòng điện và điều chỉnh áp suất khí nén cung cấp cho bộ truyền động van một cách tương ứng, kiểm soát chính xác độ mở của van.
Thiết bị được trang bị bộ vi xử lý tích hợp cho phép tự động cài đặt, điều khiển PID và giao tiếp HART. Giao diện người dùng cục bộ với màn hình LCD và bốn nút bấm cho phép hiệu chuẩn nhanh chóng và dễ dàng. Bộ định vị bao gồm chức năng kiểm tra hành trình một phần (PST), chức năng báo động, chuyển đổi tự động/thủ công và khả năng tự chẩn đoán. Vỏ IP66/NEMA 4X bảo vệ thiết bị trong môi trường công nghiệp khắc nghiệt.
TS800 sử dụng van thí điểm lưu lượng lớn để cải thiện tốc độ điều khiển van. Nó hỗ trợ cả bộ truyền động tuyến tính (10", ~", 150mm) và bộ truyền động quay (0", ~", 90°). Các tính năng tùy chọn bao gồm bộ phát tín hiệu vị trí 4-20mA DC, giao tiếp HART (Phiên bản HART 7) và các mô-đun công tắc giới hạn.Bảo vệ vỏThông sốBảo vệ vỏThương hiệu
Tissin
| Giao thức truyền thông | HART 7 (tùy chọn) |
|---|---|
| Tín hiệu đầu vào | 4~20mA DC |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Tự chẩn đoán; PST; Chức năng báo động |
| Áp suất cấp | 140 |
| ~ | 700 kPa (1.4 |
| ~ | 7 bar)Bảo vệ vỏBộ truyền động tuyến tính (10"Bảo vệ vỏ150mm) và bộ truyền động quay (0" |
| ~" | 90°)Bảo vệ vỏ-30°C ~ +85°CBảo vệ vỏIP66 / NEMA 4X |
| Chất liệu vỏ | Nhôm đúc |
| Trọng lượng | Khoảng 2.2 kg (TS800) |
| Kết nối khí | 1/4 NPT |
| Trở kháng đầu vào | 500 Ω ở 20 mA |
| Độ tuyến tính | < 0.4% hành trình |
| Độ trễ | < 0.3% |
| Chứng nhận | An toàn nội tại (Ex ia IIC T5/T6 Ga); chống cháy nổ CSA |
| Phần mềm truyền thông | HART 7; DTM có sẵn |
| Ngành ứng dụng | Tissin TS800 được sử dụng trong các ngành hóa dầu, sản xuất điện, xử lý nước, giấy và kiểm soát quy trình công nghiệp nói chung. Nó phù hợp để kiểm soát điều chỉnh chính xác các bộ truyền động van tuyến tính và quay bằng khí nén trong môi trường khắc nghiệt. |
| Các vấn đề thường gặp | Không khớp tín hiệu đầu vào |
Dao động hoặc rung lắc
: Nếu xảy ra dao động do ma sát cao của gioăng van, hãy tăng giá trị vùng chết trong phạm vi cho phép của trường. Nếu vùng chết được đặt quá thấp, nó sẽ làm chậm quá trình tìm điểm đích.
Lỗi EEPROM: Kiểm tra xem bộ định vị có được lắp đặt quá cao hoặc quá thấp hay không. Kiểm tra xem nó có được lắp đặt quá xa bộ truyền động hay không (kiểm tra góc sử dụng). Kiểm tra xem bánh răng bộ điều chỉnh và bánh răng chính có bị lệch vị trí do rung động mạnh hoặc va đập bên ngoài hay không.Không phản hồi tín hiệu đầu vào: Kiểm tra xem áp suất cấp có nằm trong khoảng 140~700 kPa hay không. Xác minh các kết nối khí nén chắc chắn. Kiểm tra việc lắp đặt cần phản hồi.Phản hồi van chậm: Nếu kích thước bộ truyền động quá lớn, hãy đặt giá trị TbL thành TbL 4 (LLS). Nếu động cơ mô-men xoắn bị hỏng, hãy thay thế nó.Các mẫu thay thếTissin TS800 là một nền tảng bộ định vị van thông minh thế hệ hiện tại. TS805 là một biến thể trong cùng dòng sản phẩm. Đối với các ứng dụng yêu cầu chứng nhận chống cháy nổ, dòng TS800 cung cấp các tùy chọn an toàn nội tại và chống cháy nổ CSA. Đối với các giải pháp thay thế của các nhà cung cấp khác, hãy xác minh việc lắp đặt bộ truyền động, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
