Tổng quan sản phẩm

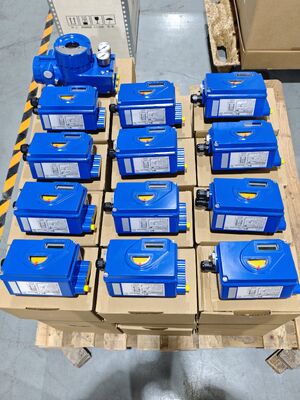

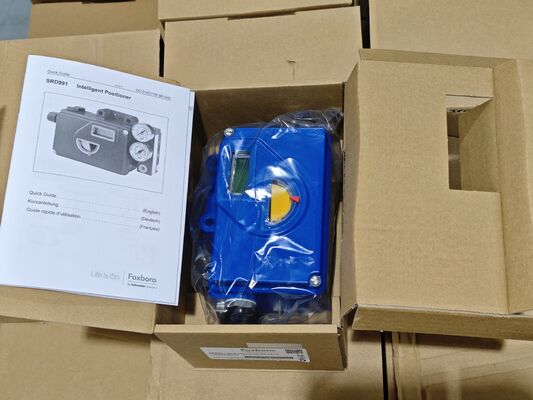

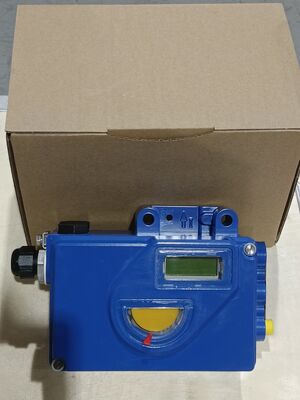

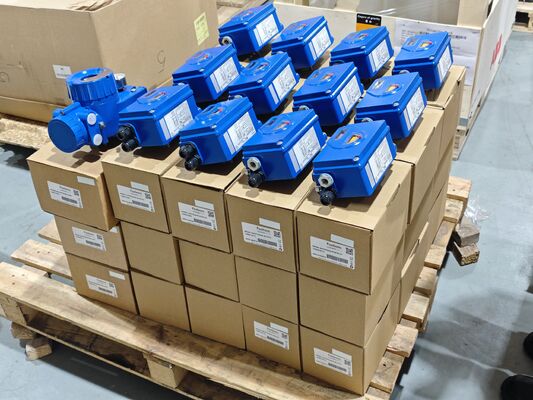

Foxboro SRD991 là bộ định vị van thông minh dựa trên vi xử lý, được thiết kế để điều khiển chính xác các bộ truyền động van khí nén. Nó hỗ trợ các bộ truyền động tác động đơn và tác động kép cho cả ứng dụng tuyến tính và quay. Thiết bị cung cấp khả năng cấu hình cục bộ thông qua các nút bấm và màn hình LCD đồ họa đa ngôn ngữ, chức năng tự chẩn đoán nâng cao và nhiều tùy chọn giao tiếp.

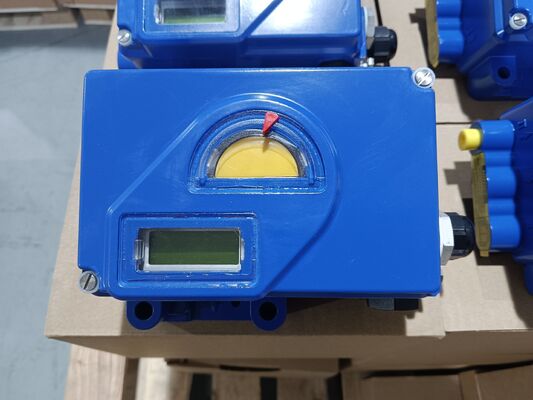

Bộ định vị có màn hình LCD đồ họa dễ sử dụng, điều khiển bằng menu với hiển thị văn bản đầy đủ đa ngôn ngữ. Tất cả các tham số có thể được cấu hình cục bộ bằng các nút bấm. Chức năng khởi động tự động tiết kiệm thời gian với khả năng tự hiệu chuẩn giúp bộ định vị sẵn sàng hoạt động chỉ trong hai bước. Các thông báo trạng thái và chẩn đoán được hiển thị trên màn hình LCD.
Các tùy chọn giao tiếp bao gồm HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 hoặc không có giao tiếp. Thiết bị có khả năng SIL 3 và cung cấp các chức năng chẩn đoán nâng cao và cao cấp bao gồm dấu chân van, ma sát trực tuyến, lịch sử vị trí/phản hồi và Kiểm tra Đột quỵ Một phần (PST). Việc lắp đặt tuân theo tiêu chuẩn NAMUR cho bộ truyền động tuyến tính và VDI/VDE 3845 cho bộ truyền động quay.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Foxboro |
| Giao thức truyền thông | HART, FoxCom, PROFIBUS-PA, FOUNDATION Fieldbus H1 hoặc không có |
| Tín hiệu đầu vào | 4 đến 20 mA (Tải 300 Ω không có comm.; 420 Ω có HART) |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Tự chẩn đoán; Thông báo trạng thái và chẩn đoán; Dấu chân van; Ma sát trực tuyến; PST |
| Áp suất cấp | 1,4 đến 6 bar (20 đến 90 psig); lên đến 7 bar với van cuộn |
| Loại lắp đặt | Bộ truyền động tuyến tính (NAMUR) và quay (VDI/VDE 3845); Tác động đơn hoặc kép |
| Phạm vi đột quỵ | 8 đến 260 mm (0,3 đến 10,2 inch) với đòn bẩy tiêu chuẩn |
| Góc quay | Lên đến 95° (tùy chọn lên đến 300°) |
| Nhiệt độ hoạt động | -40°C đến +80°C (-40°F đến +176°F) |
| Bảo vệ vỏ | IP 65 / NEMA 4X (IP 66 theo yêu cầu) |
| Vật liệu vỏ | Nhôm đúc |
| Trọng lượng | Tác động đơn: 1,7 kg (3,7 lb); Tác động kép: 2 kg (4,4 lb) |
| Kết nối khí nén | G1/4 hoặc 1/4-18 NPT |
| Kết nối điện | M20 x 1,5 hoặc 1/2-14 NPT |
| Độ tuyến tính | < 0,4% phạm vi hành trình |
| Độ trễ | < 0,3% phạm vi hành trình |
| Độ nhạy | < 0,1% phạm vi hành trình |
| Tiêu thụ khí (Trạng thái ổn định) | Tác động đơn: 150 Nl/h (5,3 scfh) @ 6 bar; Tác động kép: 400 Nl/h (14,1 scfh) @ 6 bar |
| Chứng nhận | ATEX, FM, CSA (An toàn nội tại); Khả năng SIL 3 |
Ngành ứng dụng
Foxboro SRD991 được sử dụng trong ngành hóa dầu, sản xuất điện, xử lý nước, giấy và kiểm soát quy trình công nghiệp nói chung. Nó phù hợp để kiểm soát điều chỉnh chính xác các bộ truyền động van khí nén tuyến tính và quay trong môi trường khắc nghiệt. Khả năng SIL 3 và chức năng Kiểm tra Đột quỵ Một phần làm cho nó phù hợp với các hệ thống điều khiển an toàn (SIS) và van ngắt khẩn cấp (ESD).
Các sự cố thường gặp
Không khớp tín hiệu đầu vào: Nếu tín hiệu đầu vào được nhận dạng của bộ định vị khác với đầu ra của DCS hoặc bộ hiệu chuẩn, hãy kiểm tra điện áp nguồn. Nếu dòng điện nguồn bình thường, hãy đặt lại các giá trị và trong menu .
Dao động hoặc rung lắc: Nếu xảy ra dao động do ma sát gioăng van cao, hãy tăng giá trị vùng chết trong phạm vi cho phép của trường. Nếu vùng chết được đặt quá thấp, nó sẽ làm chậm quá trình tìm kiếm điểm đích.
Lỗi EEPROM: Kiểm tra xem bộ định vị có được lắp đặt quá cao hoặc quá thấp hay không. Kiểm tra xem nó có được lắp đặt quá xa bộ truyền động hay không (kiểm tra góc sử dụng). Kiểm tra xem bánh răng của chiết áp và bánh răng chính có bị lệch vị trí do rung động mạnh hoặc va đập bên ngoài hay không.
Không phản hồi tín hiệu đầu vào: Kiểm tra xem áp suất cấp có nằm trong khoảng 1,4~6 bar hay không. Xác minh các kết nối khí nén đã chắc chắn. Kiểm tra việc lắp đặt đòn bẩy phản hồi.
Phản hồi van chậm: Nếu kích thước bộ truyền động quá lớn, hãy đặt giá trị TbL thành TbL 4 (LLS). Nếu động cơ mô-men xoắn bị hỏng, hãy thay thế nó.
Rò rỉ khí: Kiểm tra các vòng đệm O-ring, gioăng và màng ngăn xem có bị mòn không. Thay thế khi cần thiết.
Các mẫu thay thế
Foxboro SRD991 là một nền tảng bộ định vị van thông minh thế hệ hiện tại. SRD960 và SRD998 là các mẫu khác trong cùng dòng sản phẩm. Đối với các ứng dụng yêu cầu khả năng SIL 3, SRD991 đã được chứng nhận. Đối với các giải pháp thay thế của các nhà cung cấp khác, Fisher DVC6200, Samson 3730, Siemens SIPART PS2 và Neles ND9000 thường được coi là đối thủ cạnh tranh trực tiếp.
