Tổng quan sản phẩm

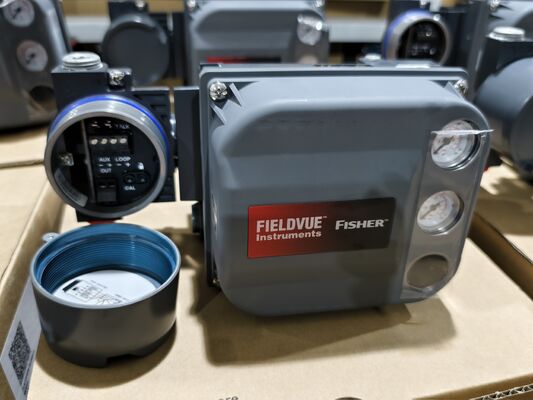

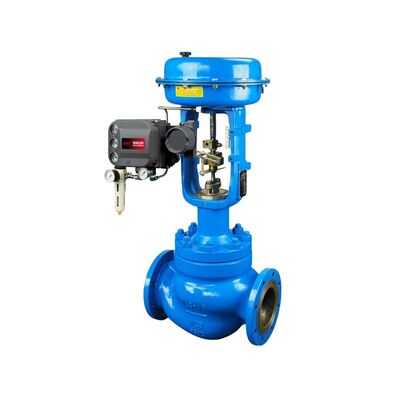

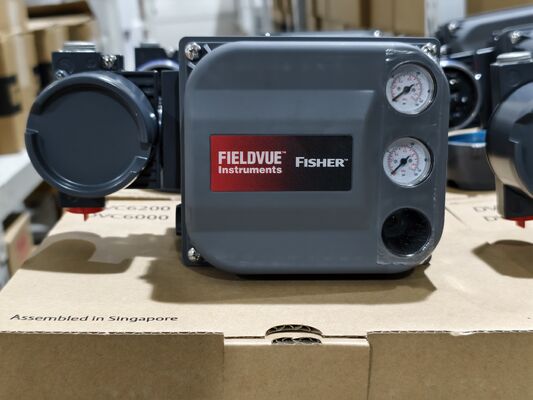

Bộ điều khiển van kỹ thuật số giao tiếp HART Fisher DVC6200 chuyển đổi tín hiệu điều khiển 4-20 mA hai dây thành đầu ra khí nén cho bộ truyền động. Nó dễ dàng lắp đặt thay thế các bộ định vị tương tự hiện có trên hầu hết các bộ truyền động khí nén. Hệ thống phản hồi vị trí không tiếp xúc, không có liên kết loại bỏ tiếp xúc vật lý giữa thân van và DVC6200, do đó không có bộ phận bị mài mòn — tuổi thọ hoạt động được tối đa hóa. Các bộ phận điện tử được bọc kín hoàn toàn chống rung, thay đổi nhiệt độ và môi trường ăn mòn.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Fisher |
| Giao thức truyền thông | 4-20 mA HART |
| Tín hiệu đầu vào | Điện |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Có |
| Áp suất đầu ra tối đa | 145 psig |
| Loại lắp đặt | Lắp tích hợp |
| Nhiệt độ hoạt động | Nhiệt độ tiêu chuẩn, Nhiệt độ cao |
| Điều khiển vị trí | Điều khiển điều tiết, Bật/Tắt |
| Nguồn điện | Tại chỗ |
| Điều khiển quy trình | Lưu lượng, Áp suất, Nhiệt độ, Mức |
| Phương tiện cung cấp | Không khí, Khí tự nhiên, Nitơ |
| Phân loại khu vực | Chống cháy nổ, An toàn nội tại, FISCO, Loại N, Chống cháy, Không gây cháy cho FM |
| Chứng nhận | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, Chứng nhận Khí tự nhiên, Thiết bị một lớp phớt; Phê duyệt Hàng hải: Lloyd‘s Register, Bureau Veritas, DNV, ABS |
| Khả năng tương thích bộ truyền động (Tuyến tính) | Bộ truyền động tuyến tính trượt thân có hành trình định mức từ 6,35 mm / 0,25 inch đến 606 mm / 23,375 inch. |
| Khả năng tương thích bộ truyền động (Quay) | Bộ truyền động quay một phần tư vòng có hành trình định mức từ 45° đến 180° |
| Vật liệu vỏ | Hợp kim nhôm đồng thấp A03600 (tiêu chuẩn); thép không gỉ (tùy chọn) |
| Elastomers | Nitrile (tiêu chuẩn); Fluorosilicone (nhiệt độ khắc nghiệt) |
| Trọng lượng (DVC6200 Nhôm) | 3,5 kg / 7,7 lbs |
| Trọng lượng (DVC6200 Thép không gỉ) | 8,6 kg / 19 lbs |
| Trọng lượng (DVC6205) | 4,1 kg / 9 lbs |
| Trọng lượng (DVC6215) | 1,4 kg / 3,1 lbs |
| Điện áp đầu cuối tối thiểu | 9,5 VDC cho điều khiển tương tự; 10 VDC cho giao tiếp HART |
Ngành ứng dụng
DVC6200 đã chứng tỏ hiệu quả trong các ngành lọc hóa dầu, hóa chất, hạt nhân, dầu khí, năng lượng, bột giấy và giấy, thực phẩm và đồ uống, nước và nước thải, dược phẩm, kim loại và khai khoáng. Nó xử lý điều khiển quy trình cho các ứng dụng lưu lượng, áp suất, nhiệt độ và mức.
Các vấn đề thường gặp

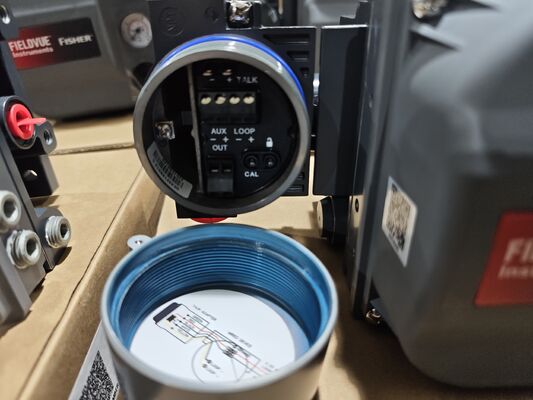

Thiết bị không giao tiếp: Kiểm tra nguồn điện, điện áp đầu cuối (phải là 9–32 VDC) và các đầu nối dây trên bảng mạch in.
Van không di chuyển từ 0 đến 100%: Xác minh các kết nối khí nén và áp suất cung cấp; kiểm tra xem khối chức năng có ở chế độ chính xác không.
Đầu ra bộ chuyển đổi I/P ngoài thông số kỹ thuật: Có thể chỉ ra đế mô-đun bị lỗi, rơ-le bị lỗi hoặc bộ điều chỉnh 67CFR bị lỗi.
Các mẫu thay thế
DVC6200 được thiết kế để lắp đặt thay thế các bộ định vị tương tự hiện có. Đây là một bản nâng cấp phổ biến từ các bộ DVC2000 cũ hơn. Đối với các thương hiệu khác, hãy xác minh kiểu lắp đặt, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
