Tổng quan sản phẩm

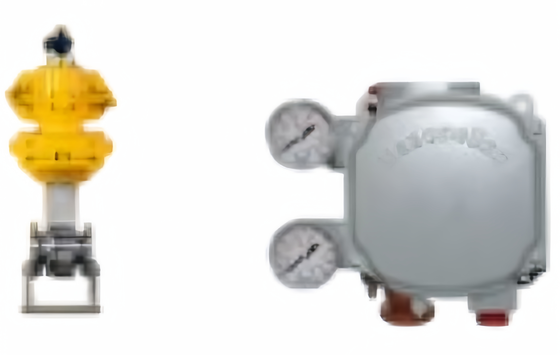

Masoneilan SVI1000 là bộ định vị van kỹ thuật số HART, 4-20mA, được thiết kế cho van điều khiển khí nén tác động đơn. Nó sử dụng công nghệ cảm biến phản hồi từ tính không tiếp xúc tiên tiến, loại bỏ các liên kết cơ khí và sự hao mòn đi kèm. Bộ định vị được cấp nguồn vòng lặp — không cần nguồn điện bên ngoài.

Việc cài đặt được thực hiện thông qua giao diện nút bấm cục bộ với đèn LED chỉ báo, tuân theo thiết kế một nút-một chức năng. Hầu hết các van điều khiển có thể được cấu hình và hiệu chuẩn trong vòng chưa đầy năm phút. Thiết bị hỗ trợ HART Phiên bản 5 hoặc Phiên bản 7, có thể chọn tại hiện trường. Có hai công tắc trạng thái rắn tích hợp sẵn để chỉ báo vị trí. Thiết kế lắp đặt đa năng phù hợp với cả ứng dụng van tuyến tính và van quay.

Thông số kỹ thuật

Ngành ứng dụng

Masoneilan SVI1000 được sử dụng trong các ứng dụng phát điện, xử lý hóa chất, lọc dầu, hóa dầu, dầu khí. Các ứng dụng chính bao gồm máy phát điện tuabin hơi, bộ ngưng tụ, tháp giải nhiệt, lò hơi thu hồi nhiệt, chưng cất, xử lý thủy lực, cracking, pha trộn, tính toàn vẹn đường ống và nén khí. Việc cài đặt đơn giản và phản hồi từ tính đáng tin cậy làm cho nó phù hợp với việc điều khiển van tiết lưu thông thường trên các van khí nén tác động đơn.

Các vấn đề thường gặp

• Bộ định vị không phản hồi tín hiệu đầu vào: Xác minh áp suất cấp nằm trong khoảng 20-100 psi và các kết nối khí nén đã chắc chắn. Kiểm tra xem chế độ thiết bị đã được đặt thành Bình thường chưa.

• Van phản hồi chậm hoặc không phản hồi: Xác nhận điểm đặt nguồn khí lớn hơn giá trị cuối của lò xo cộng với 10 psig. Đối với bộ truyền động có thể tích lớn, xác minh độ sụt áp nguồn trong quá trình nạp nhỏ hơn 15%.

• Cảnh báo lỗi vị trí: Thực hiện kiểm tra đặc tính van bằng SVI1000 Basic DTM. Kiểm tra độ kín của gioăng, cặn bám trên trục hoặc ma sát bộ truyền động. Thực hiện Tự động điều chỉnh hoặc Điều chỉnh thủ công.

• Nguồn điện không ổn định (tất cả đèn LED tắt): Dòng điện đầu vào dưới 3,85 mA. Tăng dòng điện vòng lặp lên 4 mA để hiệu chuẩn và chẩn đoán.

• Hiệu chuẩn thất bại: Hiệu chuẩn cảm biến đầu vào nằm ngoài phạm vi chấp nhận được. Sử dụng thiết bị đo chính xác, thực hiện hiệu chuẩn theo giới hạn biên.

• Lỗi phần cứng (SelfCheckError): Ngắt nguồn trong hai phút và khởi động lại. Xóa cảnh báo qua ValVue hoặc HART Host. Nếu lỗi vẫn tiếp diễn, hãy thay thế mô-đun điện tử.

Các mẫu thay thế

Masoneilan SVI1000 là một bộ định vị kỹ thuật số cơ bản. Đối với các ứng dụng yêu cầu chẩn đoán van nâng cao, công suất dòng chảy cao hơn hoặc chức năng an toàn được xếp hạng SIL, dòng SVI II AP hoặc SVI3 là các tùy chọn cấp cao hơn từ cùng một dòng sản phẩm. Đối với các giải pháp thay thế của các nhà cung cấp khác, hãy xác minh kiểu lắp bộ truyền động, phạm vi di chuyển và giao thức truyền thông trước khi đặt hàng.
