Tổng quan sản phẩm

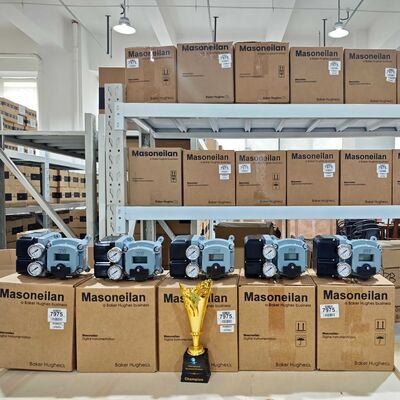

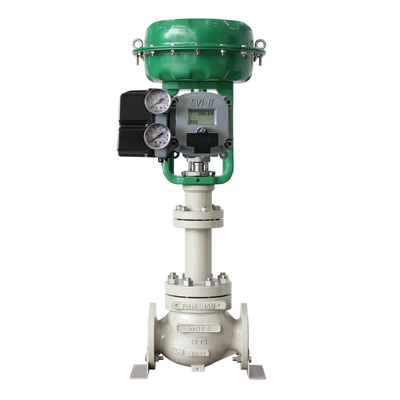

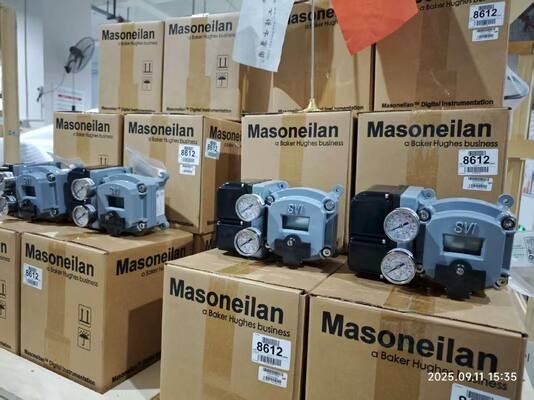

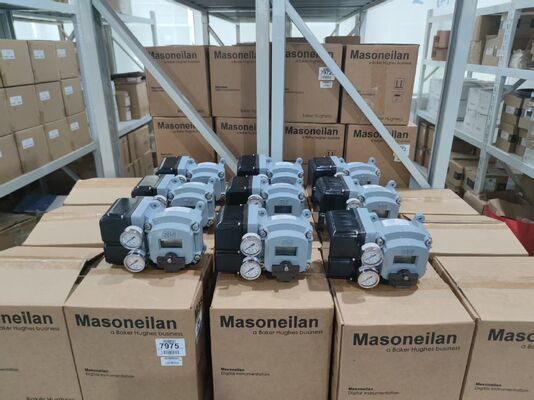

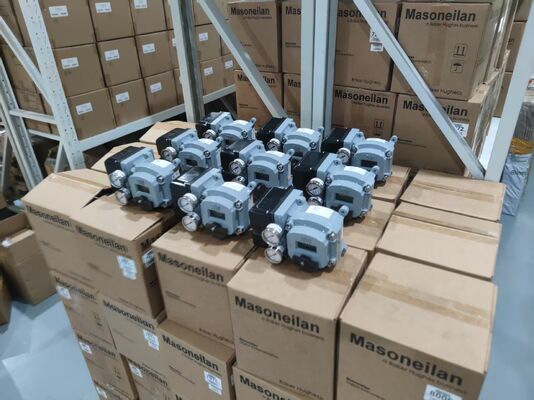

Masoneilan SVI II là bộ định vị van kỹ thuật số vi xử lý 32-bit với giao diện cục bộ, điều khiển bộ truyền động khí nén bằng tín hiệu điều khiển 4-20mA hai dây. Nó cung cấp giao tiếp hai chiều bằng giao thức HART, hỗ trợ HART 5 hoặc 7 qua 4-20mA. Thiết kế đa năng cho phép dễ dàng thay thế các bộ định vị tương tự hiện có trên các bộ truyền động khí nén Masoneilan hoặc không phải Masoneilan, cả loại tác động đơn hoặc tác động kép.
Công nghệ cảm biến vị trí không tiếp xúc đọc xuyên qua vỏ — không có bộ phận chuyển động cơ học nào đi vào khoang vỏ chính, kéo dài tuổi thọ sử dụng. Màn hình LCD và các nút bấm có thể hoạt động trong mọi môi trường nguy hiểm được chứng nhận, và việc cấu hình nhanh chóng và chính xác với các phương pháp tự động dừng và tự động điều chỉnh. Một thiết kế phù hợp cho cả ứng dụng quay và tuyến tính, từ xa hoặc cục bộ.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Masoneilan |
| Giao thức truyền thông | HART 5 hoặc 7 qua 4-20mA |
| Tín hiệu đầu vào | 4-20mA, điện trở đầu vào 450 Ohms |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Chẩn đoán tiêu chuẩn; Chẩn đoán nâng cao (tùy chọn) |
| Áp suất cấp (Tác động đơn) | Tối đa 20 đến 100 psi (1,4 đến 6,9 bar) |
| Áp suất cấp (Tác động kép) | Tối đa 20 đến 150 psi (1,4 đến 10,3 bar) |
| Lưu lượng khí cấp | 280 SLPM @ 30 psi |
| Kiểu tác động | Tác động đơn hoặc kép, an toàn khi mất tín hiệu |
| Loại lắp đặt | Lắp trên bộ truyền động; Quay hoặc Tuyến tính; Từ xa hoặc Cục bộ |
| Nhiệt độ hoạt động | -50°C đến +85°C |
| Nhiệt độ lưu trữ | -50°C đến +85°C |
| Điều khiển vị trí | Điều chỉnh / Điều tiết |
| Môi trường cấp | Không khí hoặc khí tự nhiên ít lưu huỳnh (đã lọc và điều chỉnh) |
| Kết nối khí | 1/2" NPT (cấp và bộ truyền động) |
| Phân loại khu vực | Chống cháy nổ / Chống cháy nổ, An toàn nội tại, Chống cháy bụi, Không gây cháy |
| Chứng nhận | Chứng nhận ATEX, IECEx, Hoa Kỳ, Canada; chứng nhận khu vực có sẵn cho Nga, Uzbekistan, Azerbaijan, Ấn Độ, Trung Quốc, Nam Phi, Brazil, Nhật Bản, Hàn Quốc, Đài Loan |
| Vật liệu vỏ | Nhôm không chứa đồng (ASTM 360); sơn polyurethane màu xám (C4 theo ISO 12944-2) |
| Vật liệu bộ chuyển đổi & bộ khuếch đại I/P | Polymer và thép không gỉ (Dòng 300 và 400) |
| Vật liệu hệ thống lắp đặt | Thép không gỉ 300 tiêu chuẩn |
| Điện áp đầu cuối | 9 Vdc ở 20 mA |
| Tín hiệu dòng điện tối thiểu | 3,2 mA |
| Ngắt nguồn không khởi động lại | < 100 ms |
| Bộ phát tín hiệu vị trí tùy chọn | 4-20mA, cấp nguồn vòng lặp hai dây với điện áp tuân thủ 10-24 Vdc |
| Tín hiệu đầu ra tùy chọn | Hai công tắc trạng thái rắn độc lập có thể cấu hình và nhúng, 1A, 30 Vdc |
| Cảm biến vị trí từ xa tùy chọn | Bộ lắp ráp RPS, cáp lên đến 30 mét (100 feet), giá đỡ lắp ống 2 inch |
| Độ chính xác (Tuyến tính) | ±0,5% toàn thang đo |
| Độ tuyến tính | ±1,0% toàn thang đo |
| Độ trễ + Vùng chết | ±0,3% toàn thang đo |
| Độ lặp lại | ±0,3% toàn thang đo |
| Đáp ứng bước | < 150 ms |
| Phần mềm truyền thông | ValVue |
Ngành ứng dụng
Masoneilan SVI II được sử dụng trong sản xuất điện, lọc dầu, hóa dầu, dầu khí trung nguồn và dầu khí thượng nguồn. Các ứng dụng chính bao gồm máy phát điện tua bin hơi, bộ ngưng tụ, tháp giải nhiệt, tòa nhà lò phản ứng, tòa nhà tua bin, bộ sinh hơi thu hồi nhiệt, cân bằng nhà máy, chưng cất, tái chế thủy lực, cracking, pha trộn thứ cấp, làm nguội và phân tách, nén khí nạp, tách, hoạt động an toàn đường ống, khử nước, làm lạnh, hóa lỏng, xếp dỡ và vận chuyển, tái khí hóa và nén.
Các vấn đề thường gặp
Tự động điều chỉnh không hoàn thành: Lực ma sát đo được lớn hơn 30% lực lò xo hoặc van bị nhảy xung quanh điểm đặt. Chạy Tự động điều chỉnh với cài đặt Độ hung hăng là 2 hoặc 4, hoặc tiến hành điều chỉnh thủ công đảm bảo Độ lợi tích phân (I) được đặt ở mức tối thiểu là 100.
Dao động vị trí — Nhanh: Giảm Độ lợi (P) và (Padj) theo các bước 50% cho đến khi dao động dừng.
Dao động vị trí — Chậm: Tăng độ lợi (P) và (Padj) theo các bước 5% cho đến khi dao động giảm. Giảm Độ lợi tích phân (I) đi 25% cho đến khi vị trí là một đường thẳng.
Ma sát van lớn hơn 25% phạm vi lò xo: Tăng Độ lợi tích phân (I) lên 25% cho đến khi dao động kéo dài thành một đường thẳng. Đặt tham số Vùng chết thành 0,25%.
Lỗi Tự kiểm tra (Lỗi phần cứng): Ngắt nguồn thiết bị trong hai phút và khởi động lại. Xóa cảnh báo bằng ValVue hoặc HART Host. Nếu lỗi vẫn tiếp diễn, hãy thay thế toàn bộ thiết bị hoặc mô-đun điện tử.
Các mẫu thay thế
Masoneilan SVI3 AP là bộ định vị van kỹ thuật số thế hệ tiếp theo cùng dòng sản phẩm. Nó có giá đỡ bằng thép không gỉ cho mọi sự kết hợp van/bộ truyền động và hoàn toàn tương thích ngược với giá đỡ SVI II AP và SVI1000. Đối với các lựa chọn thay thế của nhà cung cấp khác, hãy xác minh giá đỡ bộ truyền động, phạm vi di chuyển và giao thức truyền thông trước khi đặt hàng.
