Masoneilan SVI3 Định vị van kỹ thuật số thế hệ thứ ba HART 7 cho van điều khiển

Tổng quan sản phẩm

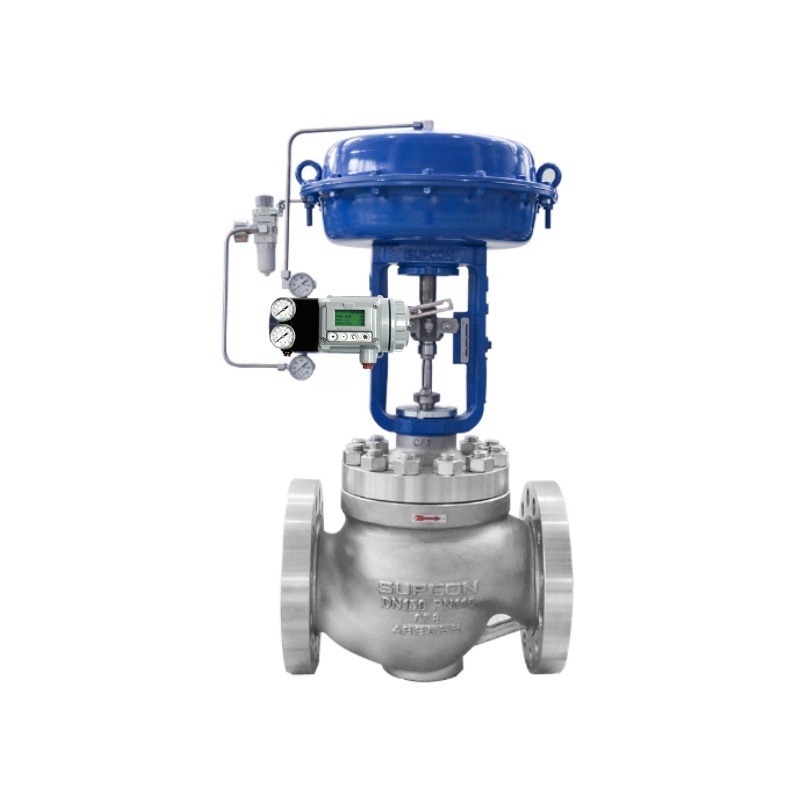

Masoneilan SVI3 là bộ định vị van kỹ thuật số thế hệ thứ ba của Baker Hughes. Nó điều khiển các bộ truyền động khí nén bằng tín hiệu điều khiển 4-20mA hai dây với giao tiếp HART 7. Được xây dựng dựa trên hơn 20 năm công nghệ cảm biến vị trí van đã được chứng minh trên thực tế, nó sử dụng các thuật toán điều khiển và chẩn đoán tiên tiến cùng với cảm biến vị trí không tiếp xúc để mang lại hiệu suất định vị chính xác, nhạy bén và đáng tin cậy.

Cảm biến vị trí không tiếp xúc đọc xuyên qua vỏ, do đó không có bộ phận chuyển động cơ học nào đi vào khoang vỏ chính. Phạm vi nhiệt độ hoạt động mở rộng xuống -55°C cho điều kiện khắc nghiệt. Một tính năng nổi bật là cài đặt và hiệu chuẩn Smart Cal một nút bấm, giúp đơn giản hóa việc vận hành. Giao diện người dùng cục bộ bao gồm màn hình đồ họa tương phản cao và các nút bấm được xếp hạng cho các vị trí nguy hiểm. Thiết bị tích hợp với tất cả các hệ thống điều khiển hàng đầu thông qua hỗ trợ DTM và EDD.

SVI3 bao gồm 19 chẩn đoán van trực tuyến mới liên tục theo dõi tình trạng van khi đang hoạt động. Dữ liệu chẩn đoán lên đến 1 năm được lưu trữ trên thiết bị, cho phép phân tích xu hướng trước khi sự cố ảnh hưởng đến hoạt động của nhà máy. Mức tiêu thụ khí ổn định giảm 40% so với các thế hệ trước, trong khi lưu lượng khí cung cấp tăng 15% cho hành trình nhanh hơn.

Thông số kỹ thuật

Ngành ứng dụng

Masoneilan SVI3 được sử dụng trong sản xuất điện, lọc dầu, hóa dầu, dầu khí trung nguồn và dầu khí thượng nguồn. Các ứng dụng chính bao gồm máy phát điện tuabin hơi nước, bộ ngưng tụ, tháp giải nhiệt, tòa nhà lò phản ứng, tòa nhà tuabin, bộ sinh hơi thu hồi nhiệt, cân bằng nhà máy, chưng cất, tái tạo thủy lực, cracking, pha trộn thứ cấp, làm nguội và phân tách, nén khí nạp, tách, hoạt động an toàn đường ống, khử nước, làm lạnh, hóa lỏng, bốc dỡ và vận chuyển, tái khí hóa và nén.

Các sự cố thường gặp

• Smart Cal không hoàn thành: Kiểm tra áp suất cấp nằm trong khoảng 20-120 psi. Xác minh giới hạn hành trình van nằm trong phạm vi định mức. Đảm bảo van không bị kẹt hoặc bó.

• Dao động hoặc lặp lại vị trí: Kiểm tra xem có hiện tượng trượt-kẹt hay không. Nếu chu kỳ vị trí lớn hơn nhiều so với chu kỳ điểm đặt, bộ định vị có thể gây ra chu kỳ. Kiểm tra xem có tay quay chặn hành trình van, thân van bị gãy hoặc các bộ phận phản hồi vị trí bị ngắt kết nối hay không.

• Lỗi giao tiếp với thiết bị cầm tay HART: Xác minh điện trở vòng lặp đủ. Kiểm tra điện áp đầu cuối đáp ứng yêu cầu tuân thủ (9Vdc @ 20mA, 11Vdc @ 4mA).

• Lỗi nguồn thấp (LOW_POWER): Dòng điện đầu vào dưới 3,15 mA. Tăng dòng điện vòng lặp lên 4 mA để hiệu chuẩn và chẩn đoán.

• TuneERR xuất hiện sau khi tự động điều chỉnh: Có thể cần điều chỉnh thủ công. Tham khảo phần khắc phục sự cố trong sách hướng dẫn sử dụng.

• Lỗi SelfCheckError hoặc lỗi phần cứng: Ngắt nguồn trong hai phút và khởi động lại. Xóa cảnh báo bằng ValVue hoặc HART Host. Nếu lỗi vẫn tiếp diễn, hãy thay thế mô-đun điện tử.

Các mẫu thay thế

Masoneilan SVI3 là sản phẩm thay thế trực tiếp cho SVI II AP và SVI1000. Nó có các giá đỡ bằng thép không gỉ cho mọi sự kết hợp van/bộ truyền động và hoàn toàn tương thích ngược với các giá đỡ của SVI II AP và SVI1000. Đối với người dùng SVI II AP, việc nâng cấp tương đối đơn giản — có thể sử dụng giá đỡ hiện có và chỉ cần điều chỉnh kết nối khí/ống dẫn. Đối với các giải pháp thay thế của các nhà cung cấp khác, hãy xác minh giá đỡ bộ truyền động, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
