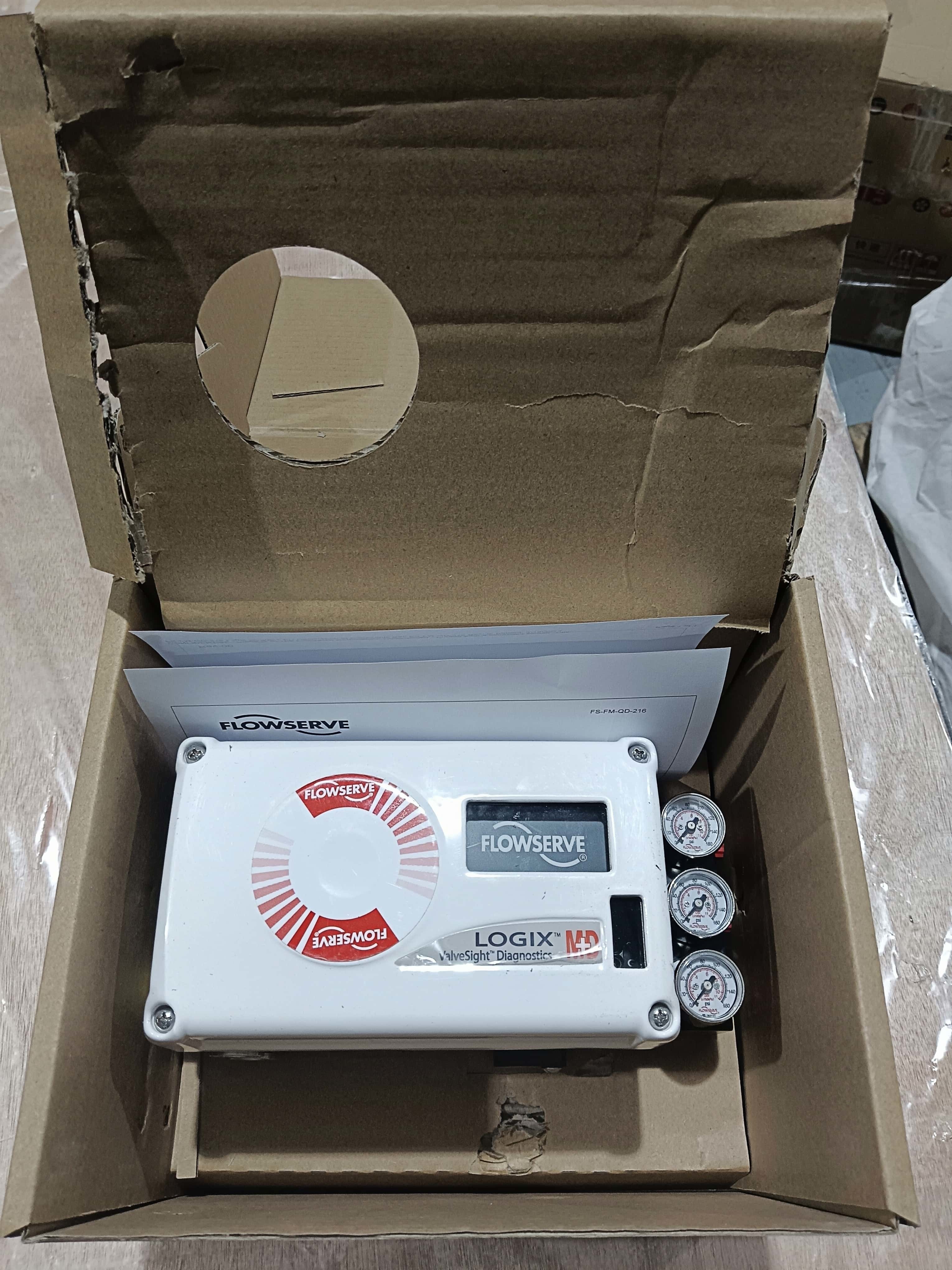

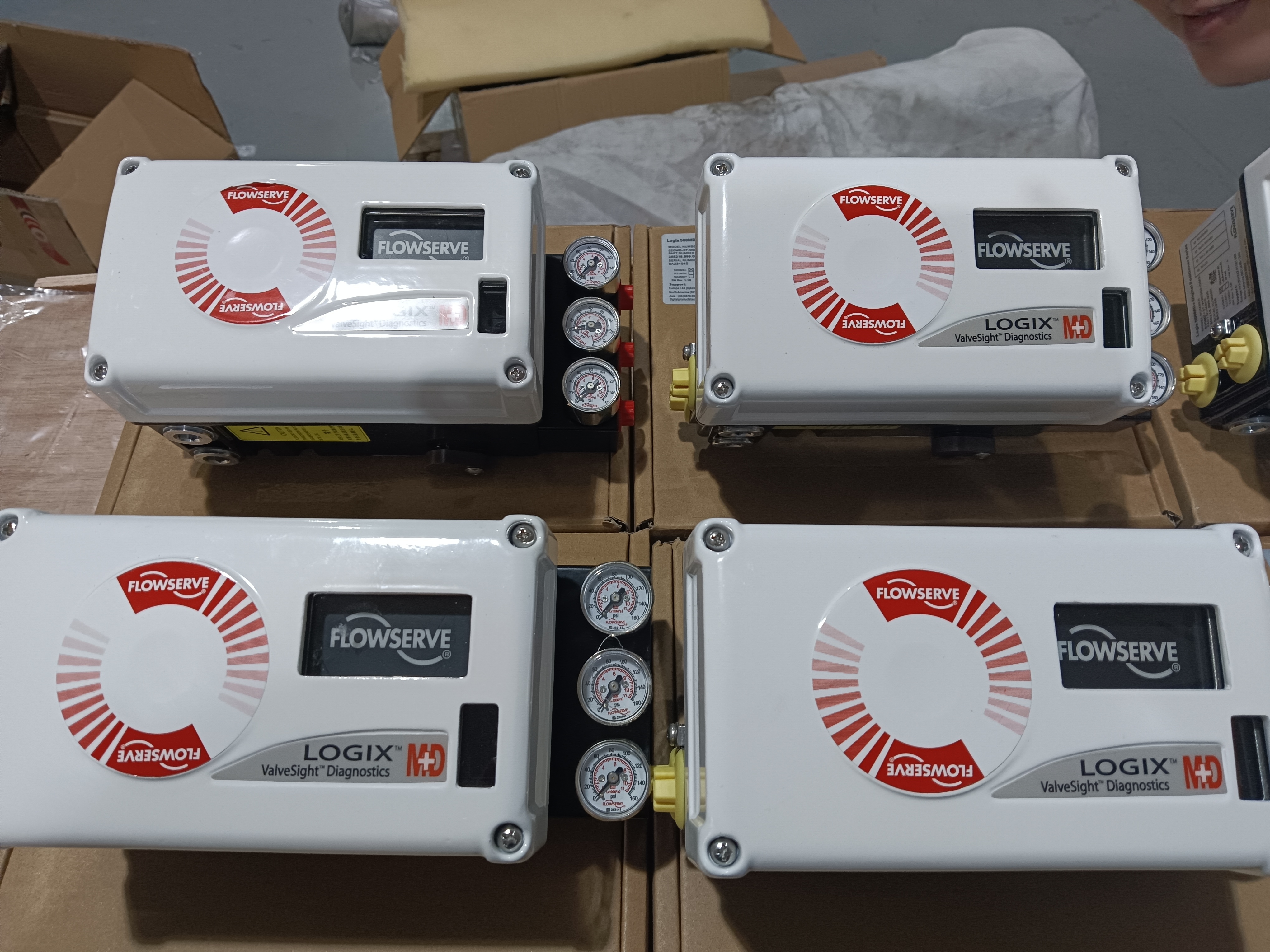

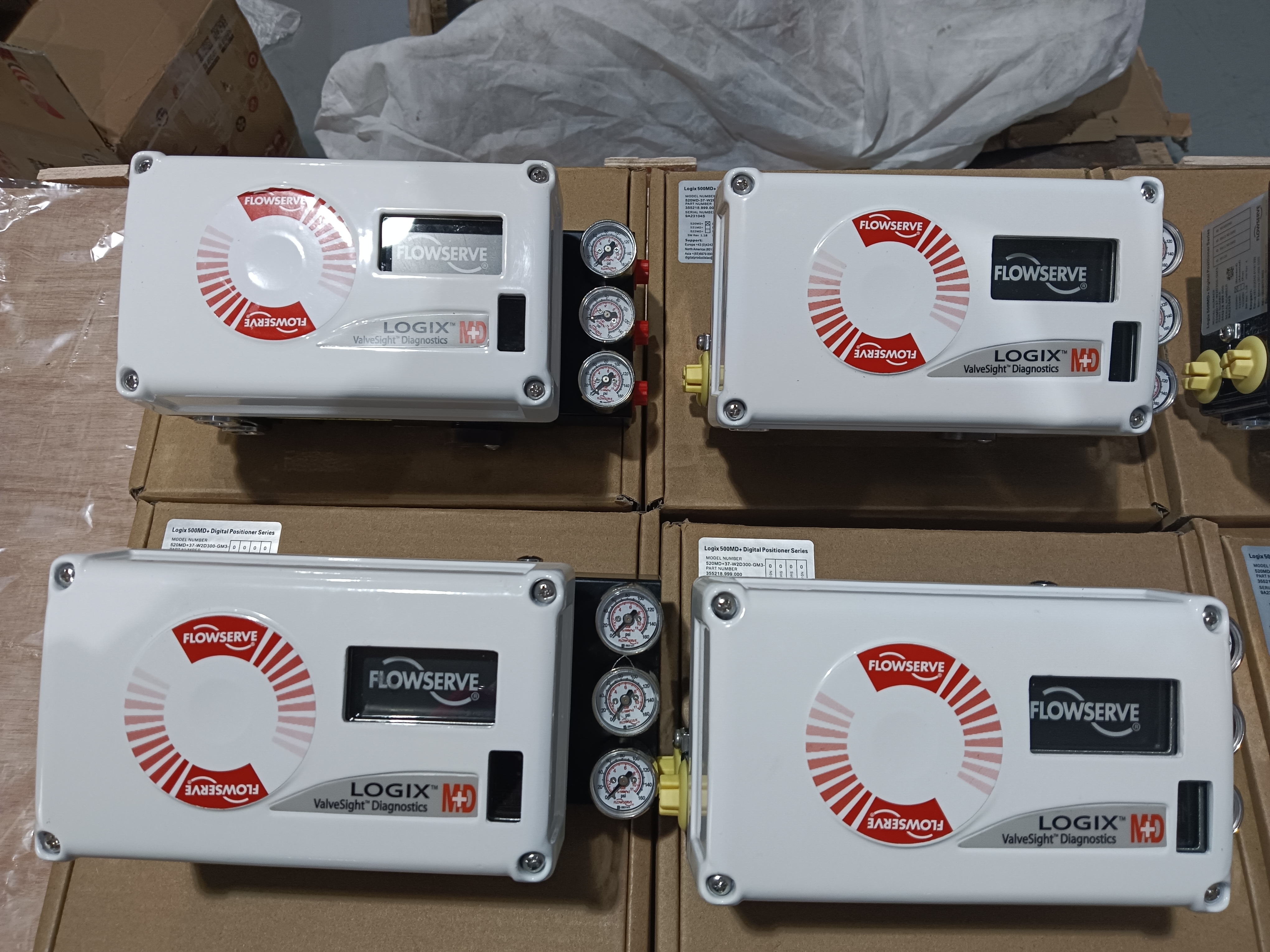

Bộ định vị van kỹ thuật số Flowserve Logix 520MD HART 4-20mA cho van điều khiển

Tổng quan sản phẩm

Flowserve Logix 520MD là một thiết bị định vị van kỹ thuật số được thiết kế để điều khiển chính xác các thiết bị điều khiển khí nén. Nó sử dụng tín hiệu điều khiển 4-20mA hai dây với giao tiếp HART (HART 5, 6, 8, 9).và 7 được hỗ trợ) để chuyển đổi tín hiệu đầu vào thành đầu ra khí nén cho cả động cơ xoay và động cơ trực tuyếnMáy định vị kết hợp chức năng định vị và điều chỉnh vượt trội với thiết lập thuận tiện và các công cụ chẩn đoán mạnh mẽ.

520MD sử dụng thuật toán điều chỉnh tăng nhiều biến cho phép thay đổi bước lớn với quá mức tối thiểu trong khi duy trì độ phân giải để đáp ứng với những thay đổi bước rất nhỏ.Thủ tục Auto-tune chu kỳ động cơ để tạo ra một phản ứng đo lường và chọn các giá trị gia tăng cung cấp hiệu suất động cơ thích hợpMột bộ chọn sửa đổi tăng có thể tăng hoặc giảm tăng được tính toán cho hiệu suất tối ưu.

Cấu hình được xử lý thông qua các thiết lập công tắc DIP dễ dàng cho chế độ điều chỉnh và các thiết lập phổ biến khác.bộ điều chỉnh có thể được sửa đổi bằng một máy cầm tay hoặc với phần mềm ValveSight để phù hợp với một loạt các kích thước và loại động cơCác đơn vị có một thiết kế điều khiển hai giai đoạn cho thời gian phản hồi nhanh hơn và kiểm soát chặt chẽ hơn, với tiêu thụ không khí thấp.

Thông số kỹ thuật

Ngành công nghiệp ứng dụng

Flowserve Logix 520MD được sử dụng trong dầu khí và khí đốt, chế biến hóa chất, sản xuất điện, xử lý nước và ngành công nghiệp dược phẩm.vị trí van lò phản ứng, tự động hóa vòng quanh tua-bin, điều chỉnh dòng chảy trong các nhà máy và hoạt động van vệ sinh.

Những vấn đề phổ biến

• Không có đèn LED nhấp nháy: Điện dưới 3,6 mA hoặc cực dây không chính xác. Kiểm tra điện cung ít nhất 3,6 mA và kiểm tra cực.

• Truyền thông không ổn định: Các vấn đề tín hiệu HART. Kiểm tra băng thông nguồn hiện tại được giới hạn ở 25Hz. Kiểm tra chiều dài cáp và trở ngại. Sử dụng một rào cản an toàn nội tại tương thích.

• Đơn vị không phản ứng với các lệnh tương tự: Đơn vị đang ở chế độ lệnh kỹ thuật số hoặc một lỗi hiệu chuẩn đã xảy ra. Thay đổi chế độ lệnh sang tương tự.

• Đánh giá vị trí van không như mong đợi: Cài đặt cảm biến vị trí không ở góc 180 độ, đột quỵ không được hiệu chỉnh, MPC hoạt động hoặc tính năng của người dùng hoạt động.

• Vị trí lái hoàn toàn mở hoặc đóng, không đáp ứng lệnh: Động mạch không được hiệu chỉnh, vòng lặp bên trong cảm biến Hall không được kết nối, cài đặt hành động không khí sai, ống đảo ngược hoặc vấn đề chuyển đổi I / P.

• Cần hiệu chuẩn ma sát: Không hiệu chuẩn ma sát được thực hiện kể từ khi thiết lập lại từ nhà máy. Thực hiện hiệu chuẩn ma sát bằng cách sử dụng menu hiển thị, cầm tay hoặc DTM.

Các mô hình thay thế

Dòng Flowserve Logix 520MD là một nền tảng định vị kỹ thuật số trưởng thành.Đối với các thiết bị mới hơn, Logix 3200MD và Logix 3800MD là các mô hình thay thế trong cùng một gia đình sản phẩm.và giao thức giao tiếp trước khi đặt hàng.
