Tổng quan sản phẩm

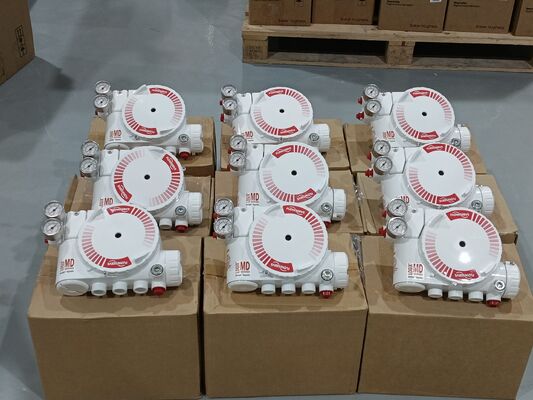

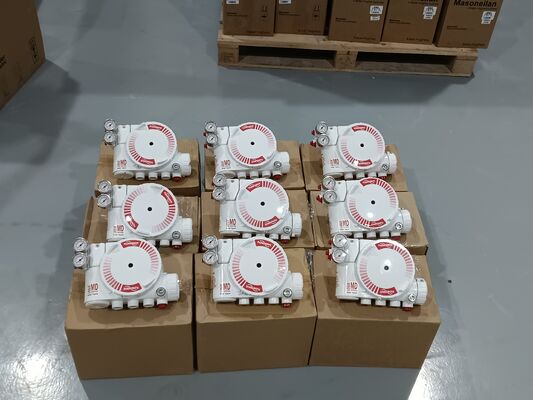

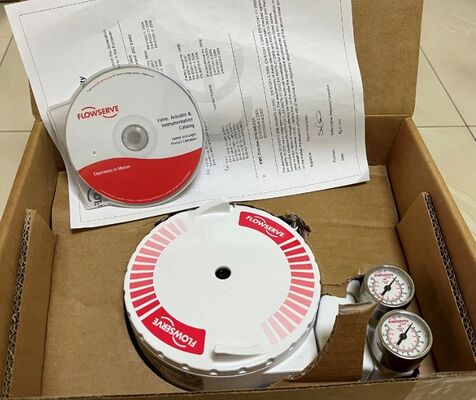

Bộ định vị van kỹ thuật số HART Flowserve Logix 3200MD sử dụng công nghệ áp điện hiện đại để mang lại hiệu suất và độ tin cậy vượt trội. Đây là bộ định vị van kỹ thuật số hai dây, tín hiệu đầu vào 4-20mA, hoạt động bộ truyền động/van dựa trên tín hiệu đầu vào tương tự.
3200MD có thể được cấu hình dễ dàng bằng các nút cục bộ, thiết bị cầm tay HART và phần mềm SoftTools. Nó có đèn LED trạng thái cục bộ, công tắc DIP/nút hiệu chuẩn cục bộ và chức năng tự động điều chỉnh với lựa chọn độ lợi động. Bộ định vị sử dụng HART 5 để giao tiếp.
Thiết bị hỗ trợ cả bộ truyền động tác động kép và tác động đơn cho các loại lắp đặt tuyến tính và quay. Nó không bị ảnh hưởng bởi sự thay đổi áp suất cung cấp và có thể xử lý áp suất cung cấp từ 30 đến 150 psig. Vỏ chống cháy nổ được xếp hạng Class I Division 1 Groups B-D, Ex d IIB+H2, AEx d IIB+H2.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Flowserve |
| Giao thức truyền thông | HART 5 |
| Tín hiệu đầu vào | 4-20mA |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Giám sát lỗi cục bộ 24/7; Lưu trữ chữ ký van cục bộ |
| Áp suất cung cấp | 30 đến 150 psig |
| Loại lắp đặt | Bộ truyền động quay và tuyến tính |
| Nhiệt độ hoạt động | -52°C đến +85°C (-62°F đến +185°F) |
| Vật liệu vỏ | Nhôm đúc, sơn tĩnh điện; Thép không gỉ |
| Trọng lượng (Nhôm) | 3,9 kg (8,3 lbs) |
| Trọng lượng (Thép không gỉ) | 9,3 kg (20,5 lbs) |
| Dòng điện hoạt động tối thiểu | 3,6 mA |
| Nguồn điện áp (Tối đa) | 30,0 VDC |
| Điện áp tuân thủ | 10,0 VDC @ 20 mA |
| Phân loại khu vực | Chống cháy nổ: Class I Div 1 Groups B-D; An toàn nội tại: Class I Div 1 Groups A-G; Không gây cháy: Class I Div 2 A-D |
| Chứng nhận | SIL 2 |
| Tính năng bổ sung | Khả năng miễn nhiễm RFI/EMI; Tuân thủ FISCO; Tự động điều chỉnh; Độ ổn định ma sát cao; Nâng cấp Flash Ram; Độ lợi cục bộ có thể điều chỉnh |
Ngành ứng dụng
Flowserve Logix 3200MD được sử dụng trong các ngành dầu khí, xử lý hóa chất, sản xuất điện, xử lý nước và dược phẩm. Các ứng dụng chính bao gồm điều khiển đường ống và bộ truyền động, định vị van lò phản ứng, tự động hóa van xả tua bin và điều chỉnh lưu lượng trong nhà máy.
Các sự cố thường gặp
Không có đèn LED nhấp nháy: Dòng điện dưới 3,6 mA hoặc cực tính dây không đúng. Xác minh dòng điện cung cấp ít nhất là 3,6 mA và kiểm tra cực tính.
Truyền thông thất thường: Các vấn đề về tín hiệu HART. Kiểm tra băng thông nguồn dòng điện bị giới hạn ở 25Hz. Xác minh chiều dài và trở kháng cáp. Sử dụng rào cản an toàn nội tại tương thích.
Thiết bị không phản hồi lệnh tương tự: Thiết bị đang ở chế độ lệnh kỹ thuật số hoặc xảy ra lỗi hiệu chuẩn. Thay đổi chế độ lệnh thành tương tự. Hiệu chuẩn lại thiết bị.
Đọc vị trí van không như mong đợi: Lắp đặt cảm biến vị trí không ở 180 độ, hành trình chưa được hiệu chuẩn hoặc MPC đang hoạt động. Định vị lại cảm biến. Hiệu chuẩn hành trình.
Vị trí được điều khiển hoàn toàn mở hoặc đóng: Hành trình chưa được hiệu chuẩn, vòng lặp bên trong cảm biến Hall chưa được kết nối, cài đặt hành động khí sai hoặc ống dẫn bị đảo ngược. Hiệu chuẩn hành trình. Kiểm tra kết nối phần cứng.
Yêu cầu hiệu chuẩn ma sát: Chưa thực hiện hiệu chuẩn ma sát kể từ khi đặt lại về cài đặt gốc. Thực hiện Hiệu chuẩn ma sát bằng menu hiển thị, thiết bị cầm tay hoặc DTM.
Các mẫu thay thế
Flowserve Logix 3200MD là một nền tảng bộ định vị kỹ thuật số trưởng thành. Đối với các ứng dụng yêu cầu mức độ an toàn cao hơn, biến thể Logix 3200MD+ cung cấp các tính năng nâng cao. Đối với các cài đặt mới hơn, Logix 3800 là một mẫu thay thế trong cùng dòng sản phẩm. Đối với các lựa chọn thay thế từ các nhà cung cấp khác, hãy xác minh loại lắp đặt bộ truyền động, phạm vi di chuyển và giao thức truyền thông trước khi đặt hàng.
