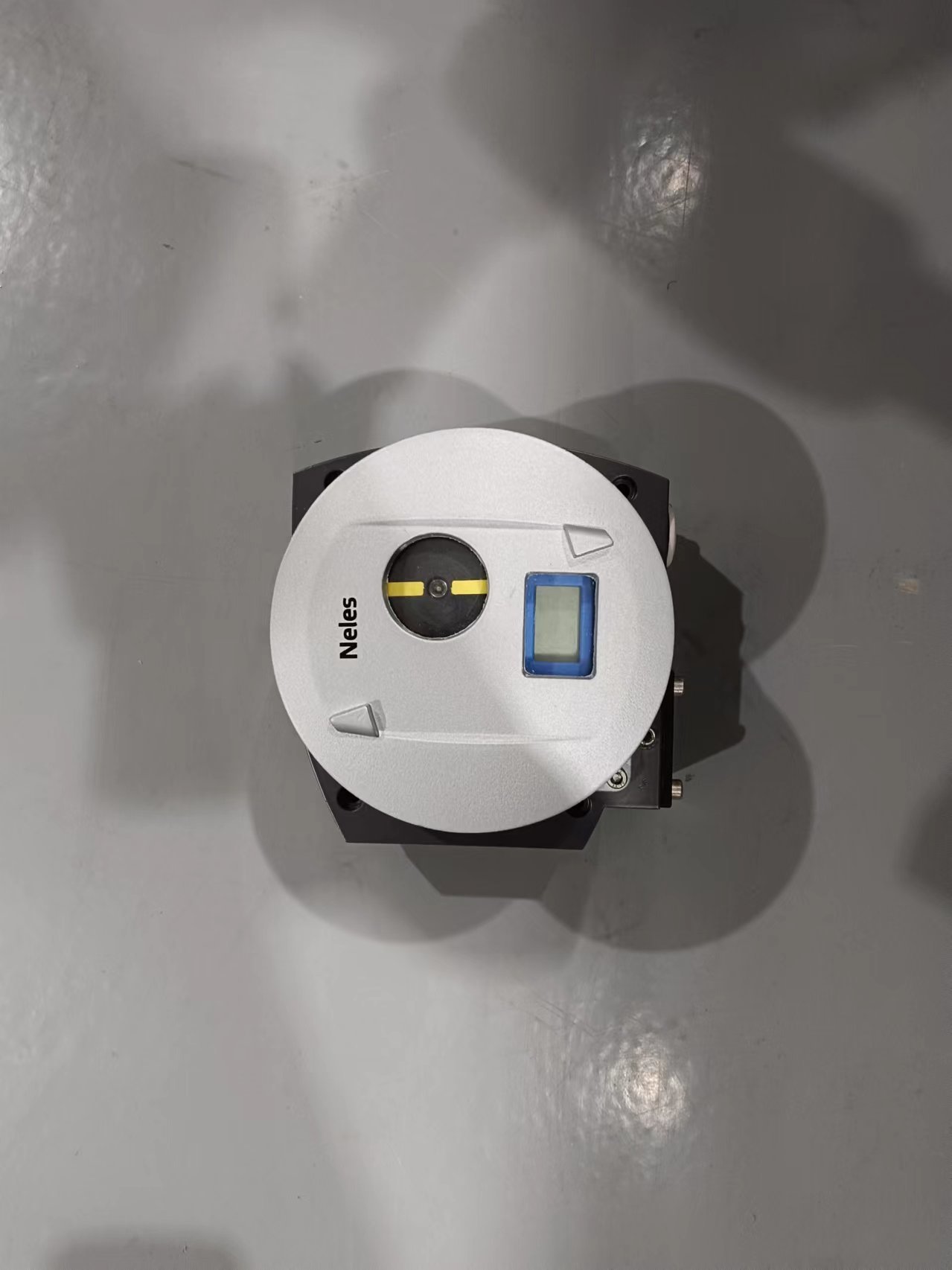

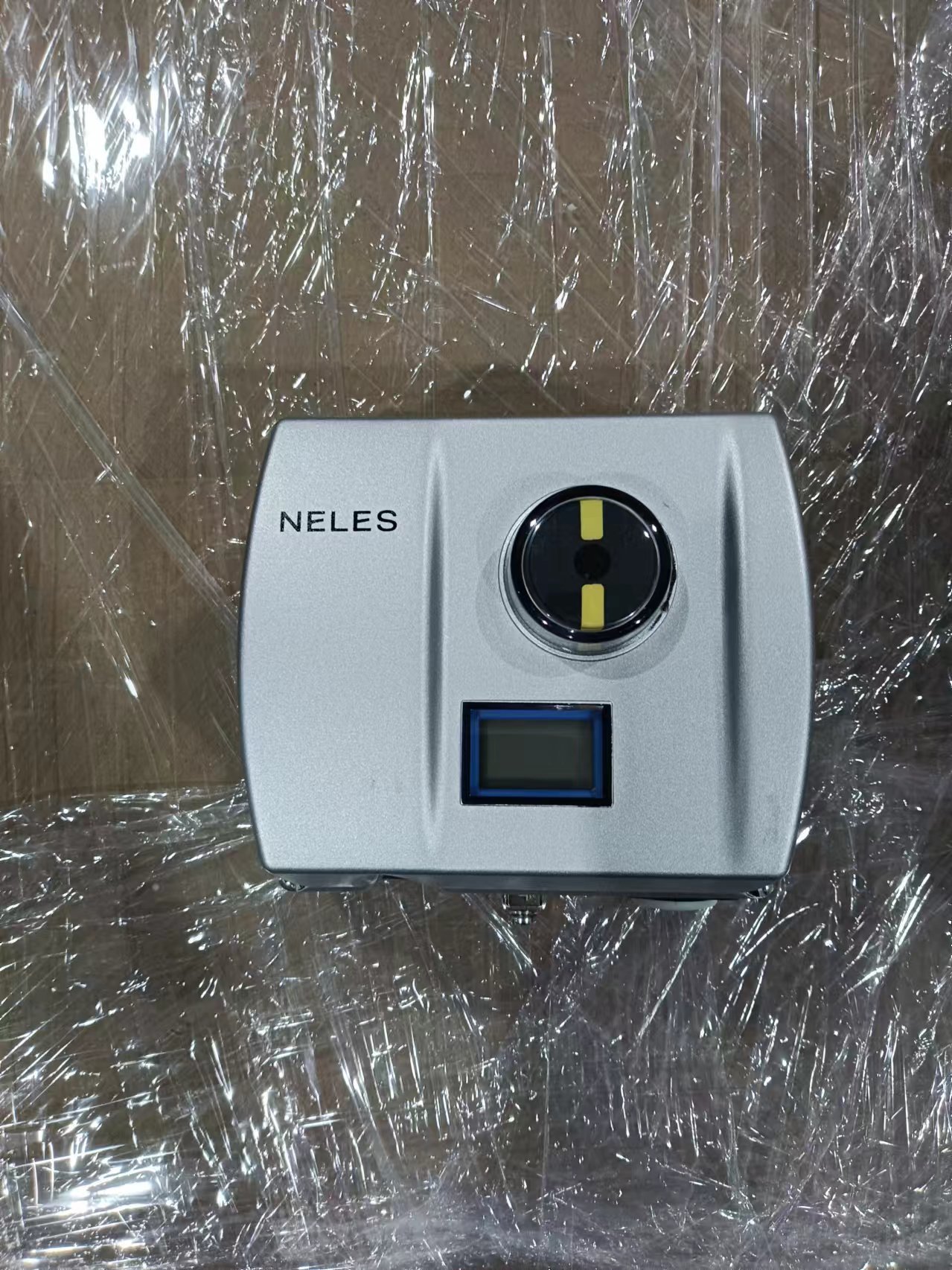

Neles ND9000 Bộ điều khiển van thông minh HART Fieldbus cho van điều khiển

Tổng quan sản phẩm

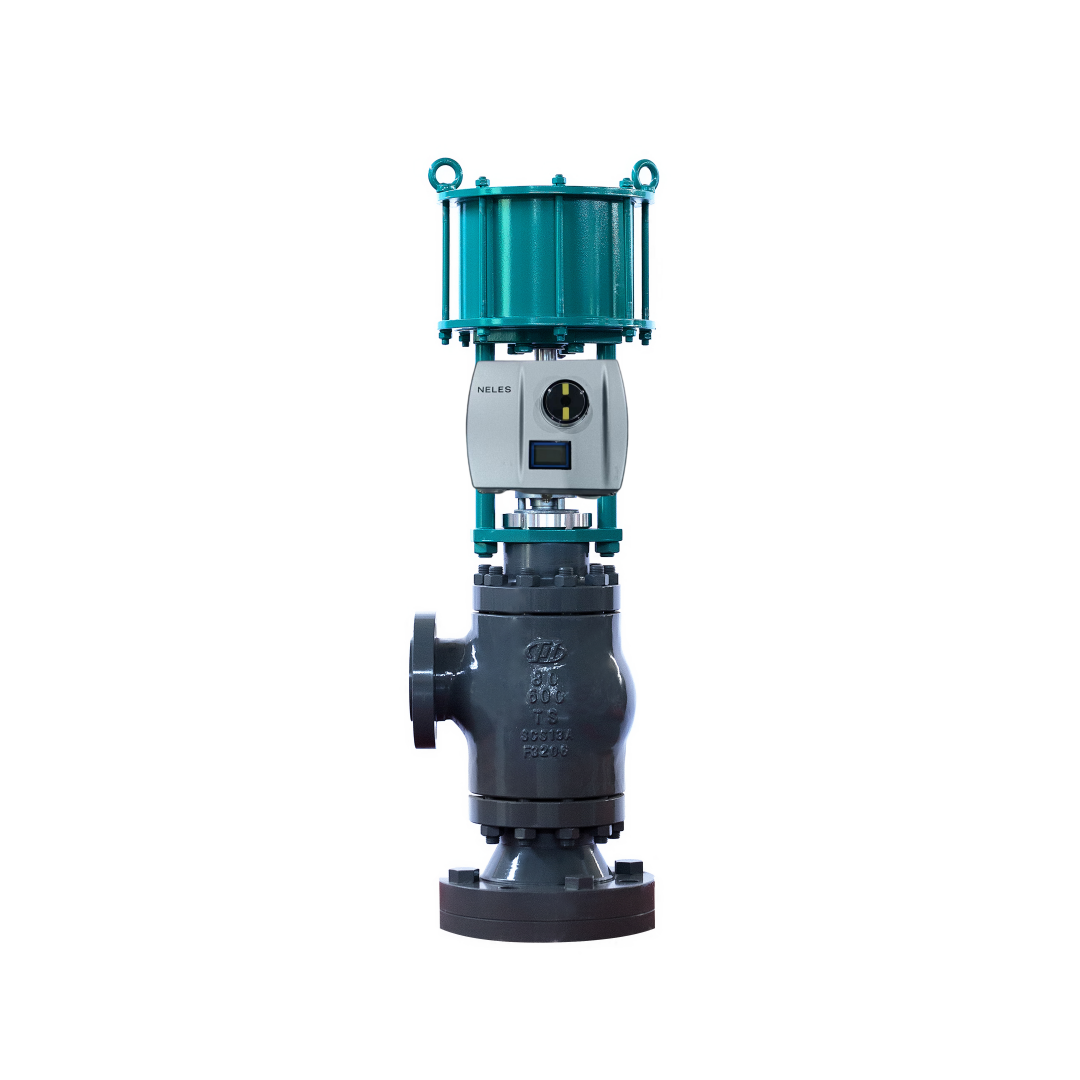

Neles ND9000 là một bộ điều khiển van thông minh dựa trên vi điều khiển được thiết kế để điều khiển chính xác các thiết bị điều khiển khí nén.Nó là một thiết bị chạy 4-20mA hoặc fieldbus liên tục so sánh tín hiệu lệnh đầu vào với vị trí van thực tế và điều chỉnh bộ điều khiển phù hợpND9000 được thiết kế để hoạt động trên mọi thiết bị điều khiển van và trong tất cả các lĩnh vực công nghiệp.

Đơn vị sử dụng đo vị trí van không tiếp xúc, do đó không có bộ phận mòn cơ học trong đường phản hồi.và cùng một thiết bị có thể được sử dụng cho các thiết bị điều khiển hoạt động đơn và hoạt động kép. Việc khởi động đơn giản với giao diện người dùng cục bộ (LUI) hoặc cấu hình DTM / EDD từ xa. Một tính năng hiệu chuẩn 1 điểm cho phép lắp đặt trên van đang trong quá trình mà không làm gián đoạn hoạt động.

ND9000 được chứng nhận SIL 2 bởi TÜV theo IEC 61508. Nó có tính năng chẩn đoán toàn diện bao gồm tự chẩn đoán, chẩn đoán trực tuyến, chẩn đoán hiệu suất,và chẩn đoán truyền thôngThiết bị lưu trữ lên đến 8000 báo động trực tuyến và lời nhắc bảo trì với thời gian lưu trữ dữ liệu là 25 năm.và tình trạng hao mòn cho bảo trì dự đoán.

Thông số kỹ thuật

Ngành công nghiệp ứng dụng

Neles ND9000 được sử dụng trong dầu và khí đốt, chế biến hóa chất, sản xuất điện, bột giấy và giấy, khai thác mỏ và tự động hóa công nghiệp nói chung.vị trí van lò phản ứngThiết bị có thể được tích hợp với tất cả các hệ thống DCS lớn và hỗ trợ bộ lắp đặt cho bất kỳ bộ điều khiển bên thứ ba nào.Phiên bản được chấp thuận bởi hải quân có sẵn cho các ứng dụng ngoài khơi.

Những vấn đề phổ biến

• Trình hiệu suất thất bại do vị trí van nằm ngoài phạm vi: Kiểm tra áp suất cung cấp không khí. Đối với các thiết bị điều khiển hai tác động, đặt áp suất khoảng 10 PSI dưới mức cung cấp tối thiểu dự kiến. Đối với các thiết bị điều khiển một tác động, không vượt quá áp suất định mức của thiết bị điều khiển.Kiểm tra H-Clip trên đòn bẩy phản hồi là mức, thẳng, và thẳng với trục phản hồi van ∙ sự sai đường dẫn đến lỗi phản hồi phi tuyến tính.

• ERR / Chuyến đi quá ngắn: Máy định vị phát hiện ra rằng sự thay đổi góc trục phản hồi vật lý không đạt được ngưỡng đo điện tối thiểu trong Autotune. Kiểm tra sự sắp xếp gắn và liên kết phản hồi.

• ERR / Phản lệch kiểm soát: Vị trí van lệch so với điểm thiết lập vượt quá giới hạn cấu hình. Kiểm tra các vấn đề về dính van, gia tăng ma sát hoặc cung cấp không khí.

• Cảnh báo phát hiện săn bắn: Valve dao động được phát hiện. Thay đổi mức hiệu suất để ít hung hăng để ổn định van. Kiểm tra công suất van cuộn là đầy đủ cho bộ điều khiển.

• Trình chuẩn vị trí thất bại: Kiểm tra các thông số cấu hình và gắn máy điều khiển. Kiểm tra xem trục điều khiển có được sắp xếp đúng không.

• Trục trặc cảm biến nhiệt độ: đo nhiệt độ thất bại. Độ chính xác của các phép đo giảm. Thay thế thiết bị ND tại cơ hội bảo trì tiếp theo.

• Áp lực cung cấp vượt quá giới hạn: áp suất cung cấp vượt quá các điều kiện hoạt động được chỉ định. Kiểm tra bộ điều chỉnh nguồn cung cấp không khí và đầu ra máy nén.

Các mô hình thay thế

Neles ND9000 là một nền tảng điều khiển van thông minh trưởng thành.các thiết bị định vị ND7000 là người tiền nhiệm trực tiếp ND9000 phục vụ như một nâng cấp chức năng với các tùy chọn chẩn đoán và bus trường nâng cao. ND9103HX8T và ND9106HX8T là các biến thể mô hình cụ thể trong loạt ND9000 cung cấp chứng nhận chống nổ nâng cao. Đối với các lựa chọn thay thế giữa các nhà cung cấp, hãy kiểm tra việc gắn bộ điều khiển,phạm vi di chuyển, và giao tiếp trước khi đặt hàng.
