Tổng quan sản phẩm

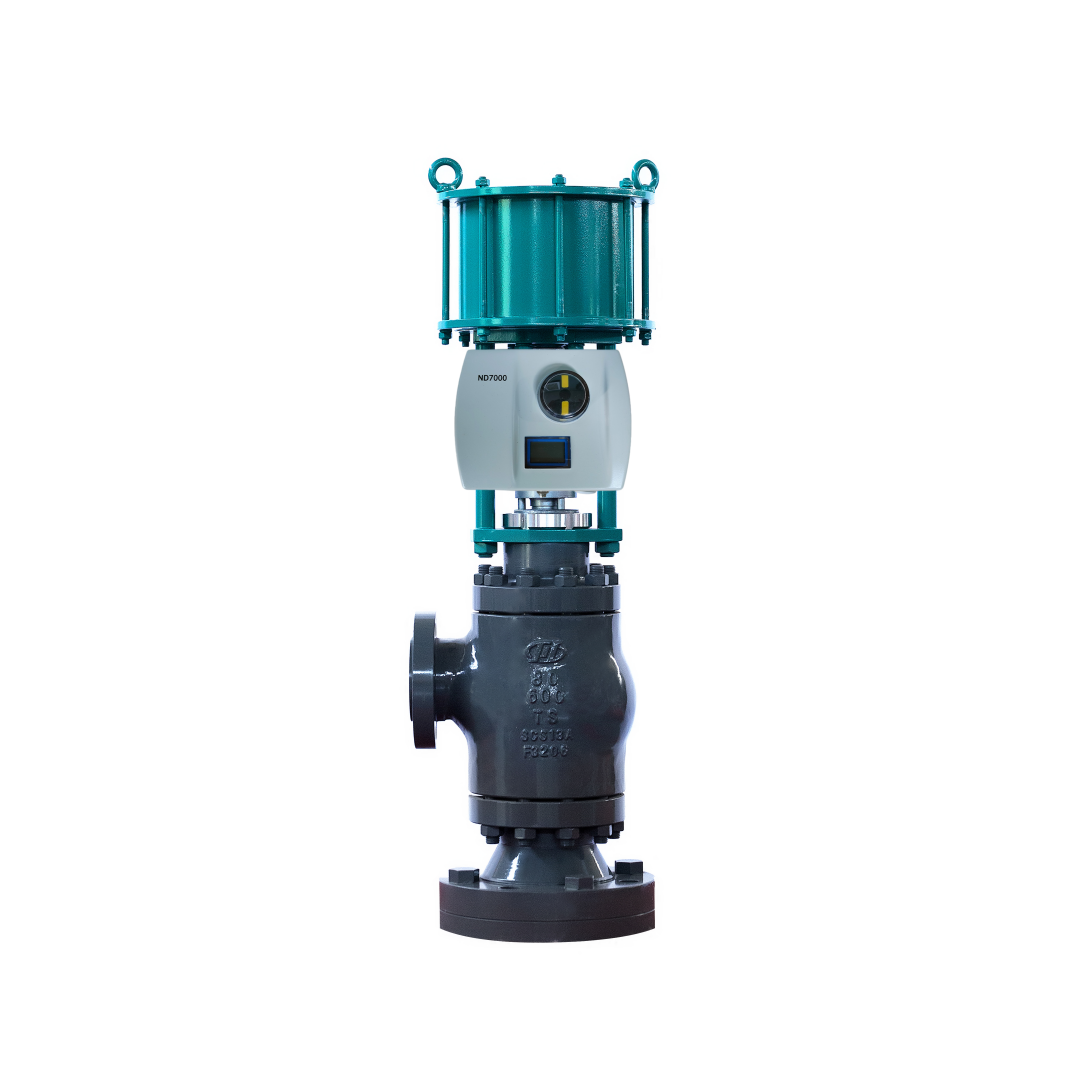

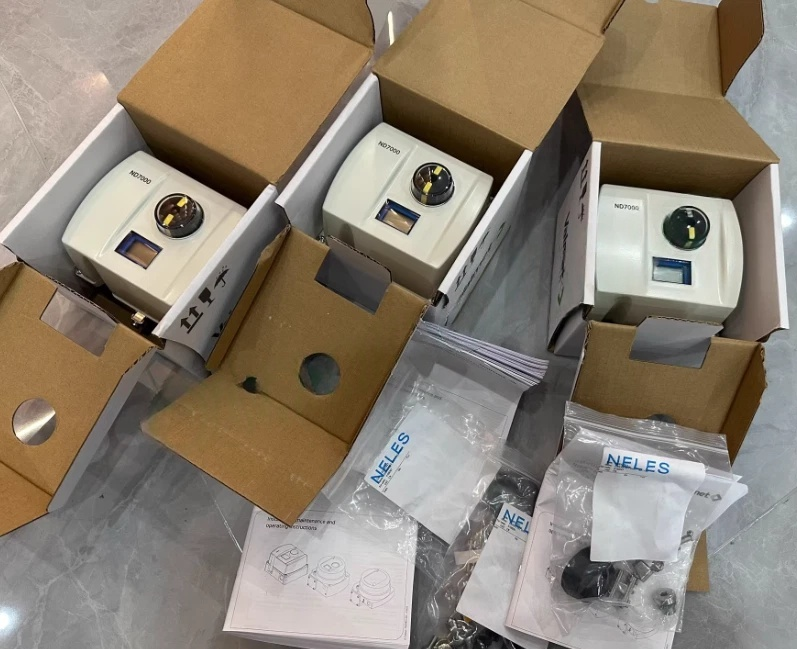

Neles ND7000 là bộ điều khiển van thông minh dựa trên vi điều khiển, được thiết kế để hoạt động trên mọi bộ truyền động van điều khiển và trong mọi lĩnh vực công nghiệp. Đây là thiết bị chạy bằng nguồn 4-20mA, liên tục so sánh tín hiệu lệnh đầu vào với vị trí van thực tế và điều chỉnh bộ truyền động tương ứng. ND7000 là bộ định vị thông minh, đáng tin cậy và sẵn sàng cho tương lai với hỗ trợ trọn đời.
Thiết bị sử dụng đo vị trí van không tiếp xúc, do đó không có bộ phận cơ khí bị mài mòn trong đường phản hồi. Nó hỗ trợ cả van quay và van tuyến tính, và cùng một thiết bị có thể được sử dụng cho bộ truyền động tác động đơn và tác động kép. Việc vận hành đơn giản với Giao diện Người dùng Cục bộ (LUI) hoặc cấu hình DTM/EDD từ xa. Tính năng hiệu chuẩn 1 điểm cho phép lắp đặt trên các van đang trong quy trình mà không làm gián đoạn hoạt động.
ND7000 được chứng nhận SIL 2 bởi TÜV theo IEC 61508. Nó có các chẩn đoán thiết bị cơ bản bao gồm tự chẩn đoán, xu hướng sai lệch, bộ đếm và các bài kiểm tra ngoại tuyến mở rộng. Thiết bị được thiết kế để hoạt động trong điều kiện môi trường khắc nghiệt với thiết kế mô-đun chắc chắn, đặc tính nhiệt độ tuyệt vời và khả năng chống rung và va đập.
Thông số kỹ thuật
| Tham số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Neles |
| Giao thức truyền thông | HART |
| Tín hiệu đầu vào | 4-20mA |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Tự chẩn đoán; Xu hướng sai lệch; Bộ đếm; Kiểm tra ngoại tuyến mở rộng |
| Áp suất cấp | 1.4~8 bar (20~115 psig) |
| Loại lắp đặt | Van quay và tuyến tính; Bộ truyền động tác động đơn và kép |
| Nhiệt độ hoạt động | -40°C~+85°C, tiêu chuẩn; -53°C~+85°C, phiên bản Bắc Cực |
| Bảo vệ vỏ | IP66 / NEMA 4X |
| Vật liệu vỏ | Hợp kim nhôm anodized |
| Kết nối khí | G 1/4 |
| Chứng nhận | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO |
| Phần mềm truyền thông | FDT/DTM; EDD |
Ngành ứng dụng
Neles ND7000 được sử dụng trong ngành dầu khí, chế biến hóa chất, sản xuất điện, khai thác mỏ và tự động hóa công nghiệp nói chung. Thiết bị có thể được tích hợp với tất cả các hệ thống DCS chính và hỗ trợ bộ dụng cụ lắp đặt cho bất kỳ bộ truyền động của bên thứ ba nào. Nó hoàn toàn tương thích với hệ thống và thiết bị của các nhà sản xuất khác nhau.
Các vấn đề thường gặp
Thay đổi điểm đặt vị trí van không ảnh hưởng đến vị trí bộ truyền động: Kiểm tra áp suất cấp (có thể quá thấp), van cuộn bị kẹt, thông số cấu hình không chính xác, bộ truyền động hoặc van bị kẹt, dây tín hiệu đấu nối sai, hoặc chưa hiệu chuẩn.
Bộ truyền động di chuyển đến vị trí cuối với thay đổi tín hiệu đầu vào nhỏ: Ống nối giữa bộ điều khiển và bộ truyền động không chính xác. Kiểm tra cài đặt tham số PFA và ROT.
Định vị không chính xác: Van cuộn bị bẩn, tải bộ truyền động quá cao, áp suất cấp quá thấp, cảm biến cuộn hoặc áp suất bị lỗi, hoặc rò rỉ bộ truyền động.
Vượt quá điểm hoặc định vị quá chậm: Thay đổi giá trị PERF, van cuộn bị bẩn, ống khí cấp quá nhỏ, hoặc bộ lọc khí cấp bị bẩn.
Các mẫu thay thế
Neles ND7000 là một nền tảng bộ điều khiển van thông minh đã trưởng thành. Dòng ND9000 là bản nâng cấp thế hệ tiếp theo với chẩn đoán nâng cao và tùy chọn fieldbus. ND7000 đóng vai trò là bộ thay thế trực tiếp cho các bộ định vị NE700/NP700 cũ. Đối với các lựa chọn thay thế của nhà cung cấp khác, hãy xác minh kiểu lắp đặt bộ truyền động, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
