Tổng quan sản phẩm

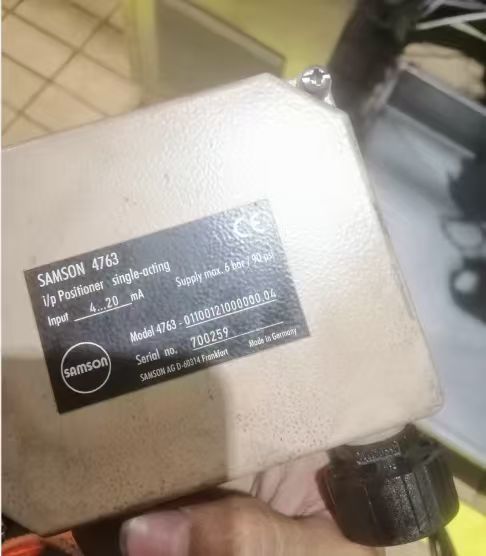

Samson 4763 là một thiết bị định vị điện khí được thiết kế để gắn vào van điều khiển khí khí.Nó là một vị trí đơn hành động so sánh tín hiệu điều khiển đầu vào từ hệ thống điều khiển với vị trí gốc van thực tế, sau đó phát ra một tín hiệu khí tương ứng cho bộ điều khiển.
Máy đặt vị trí nhỏ gọn và bảo trì thấp, với một vỏ nhôm đúc chết. Nó có thể được lắp đặt ở bất kỳ vị trí nào và không nhạy cảm với rung động cơ học.và đơn vị cung cấp phản ứng động xuất sắc cho hoạt động bình thường và phân chia phạm viPhạm vi tỷ lệ điều chỉnh (phạm vi P) và dung lượng đầu ra không khí điều chỉnh cho phép điều chỉnh chi tiết cho các ứng dụng cụ thể.
4763 chấp nhận tín hiệu đầu vào điện 4-20mA hoặc 1-5mA. Nó sử dụng một hệ thống vòi flapper hoạt động theo nguyên tắc cân bằng lực. Tất cả các tham số đều có thể truy cập để cấu hình.Đơn vị có sẵn với các máy đo áp suất tùy chọn để kiểm soát áp suất không khí cung cấp và tín hiệu.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Samson |
| Giao thức thông tin | HART (không cần thiết) |
| Tín hiệu đầu vào | 4 ((0) đến 20 mA; 1 đến 5 mA |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Không có chẩn đoán van (tiêu chuẩn) |
| Áp lực cung cấp | 1.4 đến 6 bar (20 đến 90 psi) |
| Loại lắp đặt | Động cơ tuyến tính, hoạt động đơn; xoay (thông qua đính kèm) |
| Chuyến đi được đánh giá | 7.5 đến 90 mm |
| góc mở | Tối đa 90° |
| Nhiệt độ hoạt động | -20 đến +80°C |
| Bảo vệ khoang | IP 54 |
| Vật liệu nhà ở | Dầu nhôm đúc ép |
| Liên kết hàng không | G 1/4 |
| Nhạy cảm | < 0,1% |
| Hysteresis | < 0,5% |
| Bảo vệ chống nổ | Loại 4763-0: Không có; Loại 4763-1: ATEX Ex ia IIC T6; Loại 4763-8: EEx nA |
| Giấy chứng nhận | ATEX, IECEx (tùy thuộc vào phiên bản) |
| Phần mềm truyền thông | Không áp dụng |
Ngành công nghiệp ứng dụng
Samson 4763 được sử dụng trong chế biến hóa học và hóa dầu, sản xuất điện, bột giấy và giấy, và tự động hóa công nghiệp nói chung.Nó phù hợp với dịch vụ throttling và các ứng dụng đòi hỏi vị trí van chính xácThiết kế nhỏ gọn và kháng rung làm cho nó phù hợp với môi trường quy trình đòi hỏi.
Những vấn đề phổ biến
Máy định vị không phản ứng với tín hiệu đầu vào: Kiểm tra áp suất cung cấp trong vòng 1,4 ~ 6 bar. Kiểm tra kết nối khí nén an toàn. Kiểm tra rằng bộ máy vòi không bị tắc.
Vị trí van không phù hợp với tín hiệu đầu vào: Kiểm tra cài đặt dải tỷ lệ (dải P). Kiểm tra rằng hướng hoạt động (chẳng hoặc ngược) được thiết lập chính xác. Kiểm tra lại điểm không.
Hoạt động bất thường hoặc dao động: Kiểm tra rò rỉ không khí trong ống và phụ kiện. Kiểm tra ma sát quá mức trong bao bao bì van hoặc thiết bị điều khiển. Kiểm tra rằng cài đặt công suất đầu ra không khí là phù hợp.
Lỗi hiệu chuẩn điểm không: Điểm không nằm ngoài phạm vi kiểm tra gắn và điều chỉnh lại điểm không.
Áp suất cung cấp thấp: Kiểm tra rằng áp suất cung cấp đáp ứng yêu cầu tối thiểu là 1,4 bar. Kiểm tra bộ điều chỉnh cung cấp không khí.
Các mô hình thay thế

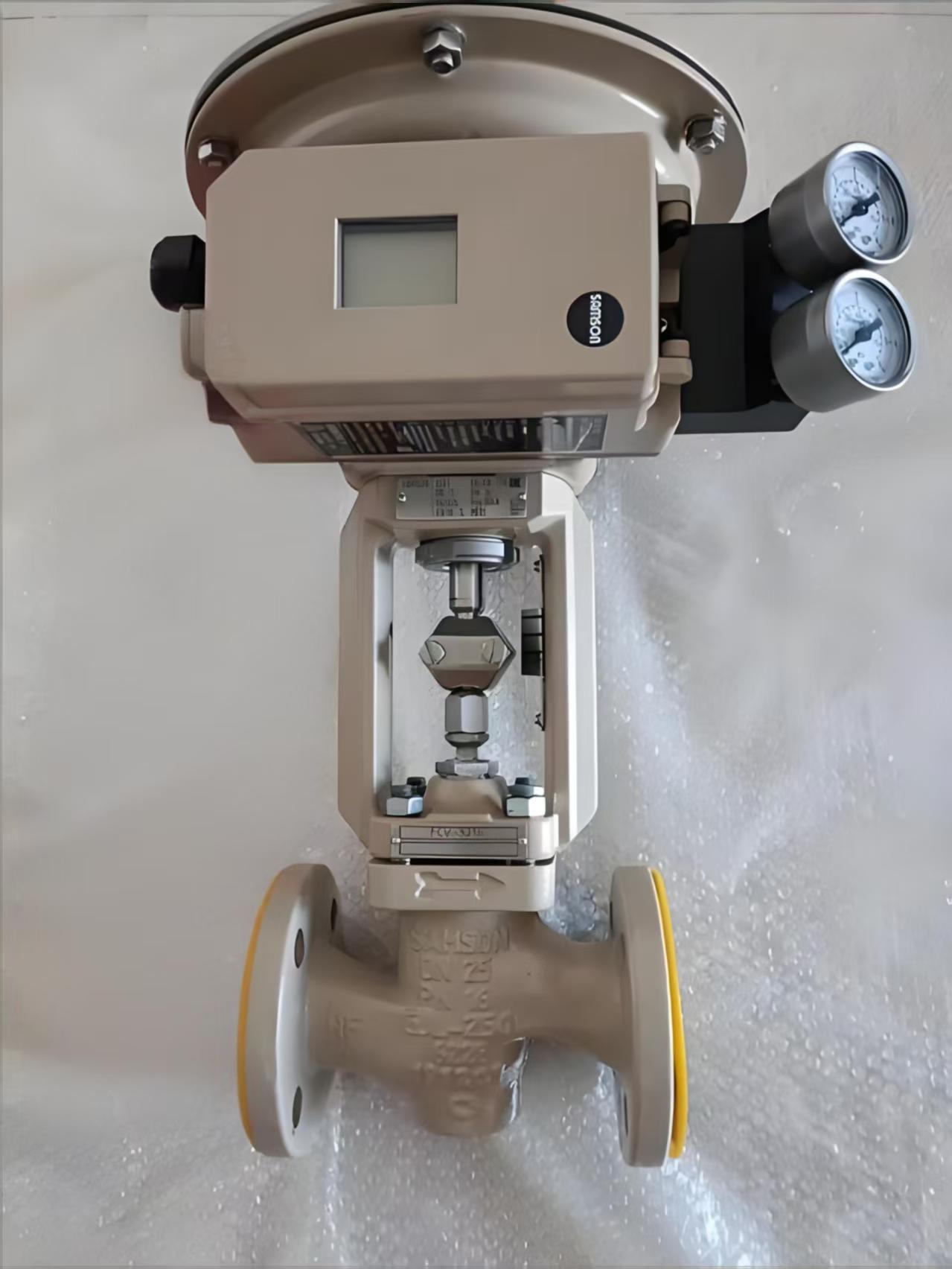

Samson 4763 sẽ bị ngừng sản xuất trong tương lai gần. Thay thế trực tiếp là TROVIS 3730-1, là thiết bị định vị thông minh thế hệ tiếp theo với giao tiếp HART và các tính năng nâng cao.Các loại 3767 cũng có sẵn như một lựa chọn thay thế. 4763 là một người tiền nhiệm của 3730 series và chia sẻ tương tự gắn kết tương thích.và giao thức giao tiếp trước khi đặt hàng.
