Tổng quan sản phẩm

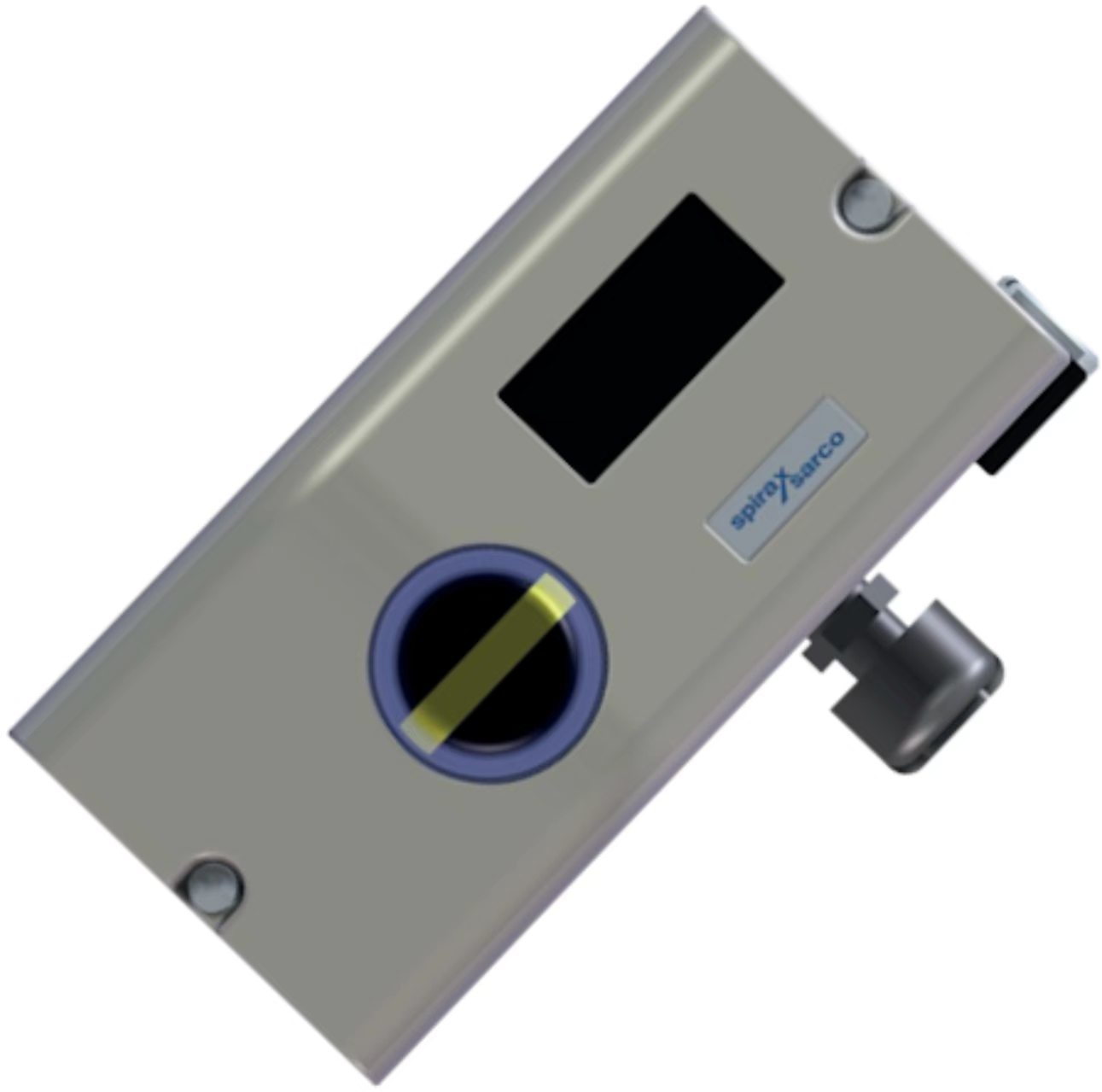

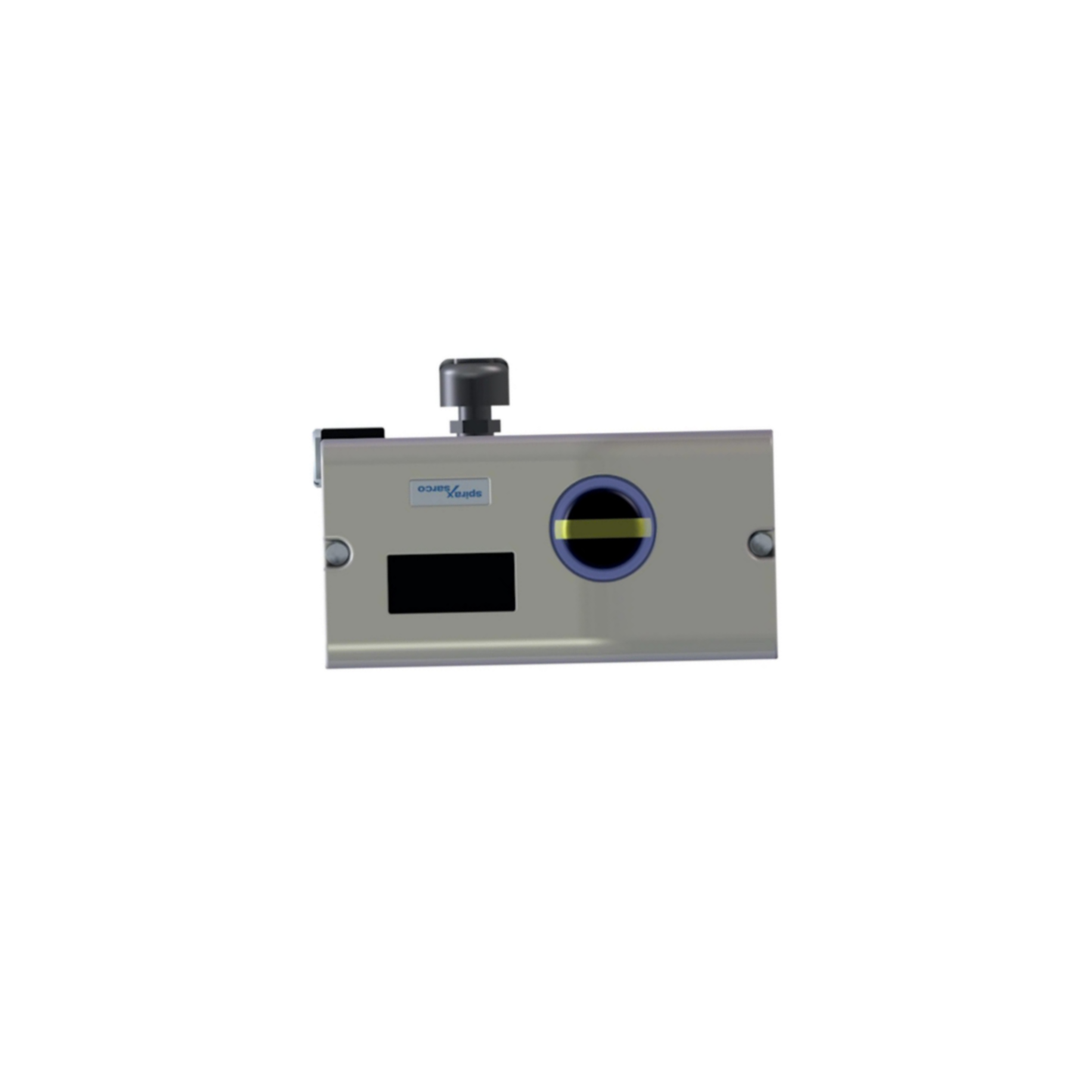

Spirax Sarco SP7 là bộ định vị van điện-khí thông minh, có thể cấu hình điện tử, được thiết kế để lắp đặt trên các bộ truyền động tuyến tính hoặc quay khí nén tuân thủ tiêu chuẩn NAMUR. Nó đảm bảo tỷ lệ chính xác giữa hành trình van và tín hiệu đầu vào điện (mA) vào bộ định vị.
SP7-1* có vỏ bằng nhôm đúc được xử lý cho lắp đặt ngoài trời. Thiết bị có thể được lắp đặt trên các bộ truyền động khí nén với hành trình quay từ -57 đến +57° hoặc hành trình tuyến tính từ -28 đến +28°. Bộ định vị có thể được cung cấp kèm hoặc không kèm bộ lắp đặt và kèm hoặc không kèm khối đo áp suất. Nó hoạt động với tín hiệu điều khiển bằng mA và áp suất cấp khí từ 1.4 đến 6 bar. Bộ định vị cũng có thể được sử dụng để đảo ngược hành động của tín hiệu điều khiển.
SP7-10 bao gồm giao diện truyền thông cục bộ (LCI) tiêu chuẩn, với mô-đun truyền thông HART tùy chọn để giao tiếp qua tín hiệu 20mA. Có sẵn HART 5 hoặc HART 7. SP7-11 cung cấp mô-đun PROFIBUS PA và SP7-12 cung cấp mô-đun FOUNDATION Fieldbus. Đầu vào kỹ thuật số có thể kích hoạt các chức năng hệ thống điều khiển và đầu ra kỹ thuật số xuất các thông báo chung (báo động/lỗi). SP7 là một trong những bộ định vị tiết kiệm năng lượng nhất hiện có, với mức tiêu thụ khí ổn định tối đa là 0.015 SCFM, hiệu quả hơn tới 50 lần so với các bộ định vị điện-khí tương tự.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Spirax Sarco |
| Giao thức truyền thông | HART 5/7 (SP7-10); PROFIBUS PA (SP7-11); FOUNDATION Fieldbus (SP7-12) |
| Tín hiệu đầu vào | 4-20 mA (dải chia biên độ tối thiểu 8 mA) hoặc fieldbus |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Chẩn đoán van; Chỉ báo bảo trì phòng ngừa |
| Áp suất cấp | 1.4 đến 6 bar (20 đến 87 psi) |
| Chất lượng khí | ISO 8573-1:2010 Lớp 3:3:3 |
| Loại lắp đặt | Bộ truyền động tuyến tính và quay (NAMUR); Tác động đơn |
| Nhiệt độ hoạt động | -20°C đến +80°C (tiêu chuẩn); -40°C đến +80°C (phiên bản T4) |
| Bảo vệ vỏ | IP66 |
| Vật liệu vỏ | Nhôm đúc, sơn chống ăn mòn |
| Trọng lượng | Khoảng 0.78 kg (bộ lắp đặt tuyến tính); 0.4 kg (bộ lắp đặt quay) |
| Trở kháng | Tối đa 485 ±15 Ω (chỉ dành cho tín hiệu đầu vào 4-20mA) |
| Chứng nhận | ATEX II 2 G Ex ib IIC T6/T4 Gb; IECEx; CCC (Trung Quốc); NEPSI; INMETRO |
| Bảo hành | Bảo hành 3 năm từ nhà sản xuất |
Ngành ứng dụng

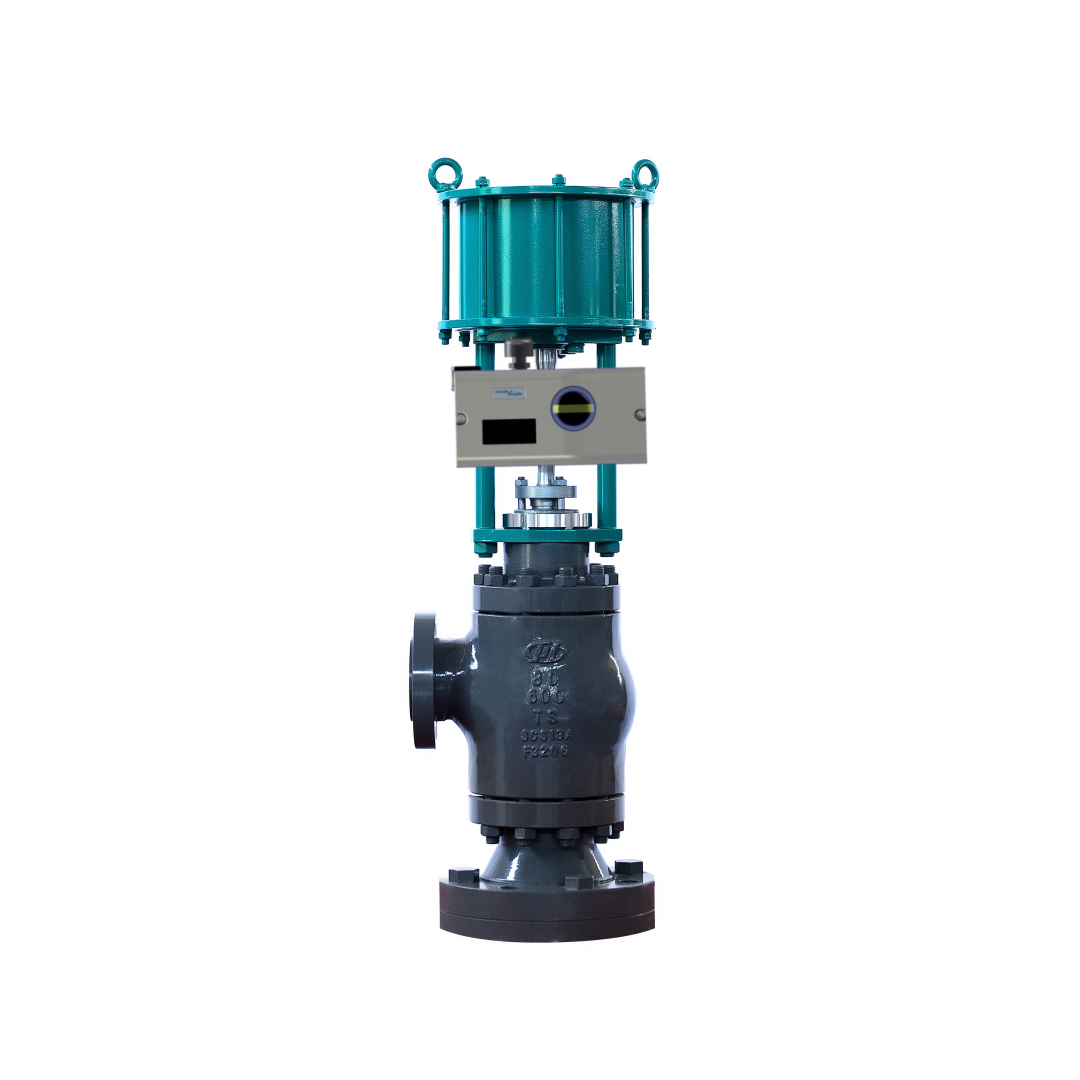

Spirax Sarco SP7 được sử dụng trong các hệ thống điều khiển hơi nước, gia nhiệt và làm mát quy trình, tiện ích thực phẩm và đồ uống, hơi nước sạch dược phẩm và điều khiển van công nghiệp nói chung. Nó phù hợp cho các ứng dụng mà việc định vị kỹ thuật số đáng tin cậy và hiệu quả năng lượng là rất quan trọng. Bộ định vị có thể được sử dụng với bất kỳ bộ truyền động nào tuân thủ tiêu chuẩn NAMUR, bao gồm các bộ truyền động dòng Spirax Sarco BVA300, PN1600, PNS3000, PNS4000, PN9000 và TN2000.
Các vấn đề thường gặp
Bộ định vị không phản hồi tín hiệu đầu vào: Kiểm tra áp suất khí cấp nằm trong khoảng 1.4~6 bar. Xác minh các kết nối khí nén chắc chắn. Kiểm tra chất lượng cấp khí đáp ứng ISO 8573-1:2010 Lớp 3:3:3.
Vị trí van không khớp với tín hiệu đầu vào: Kiểm tra cài đặt đường cong đặc tính. Xác minh hướng hoạt động được đặt đúng. Hiệu chỉnh lại điểm 0.
Phản ứng van chậm: Kiểm tra áp suất khí cấp và bộ lọc. Xác minh ống cấp khí không bị hạn chế.
LỖI 10 (Nguồn điện bị gián đoạn): Nguồn điện bị gián đoạn ít nhất 20 ms. Bộ truyền động được di chuyển đến vị trí an toàn. Sau khoảng 5 giây, bộ định vị sẽ tự động đặt lại.
LỖI 11 (Lỗi RAM): Bộ truyền động được di chuyển đến vị trí an toàn. Sau khoảng 5 giây, bộ định vị sẽ tự động đặt lại và RAM được khởi tạo lại.
SENS_ERR (Cảm biến vị trí bị lỗi): Cảm biến vị trí bị lỗi. Liên hệ dịch vụ để thay thế.
BÁO ĐỘNG 1 (Rò rỉ giữa bộ định vị và bộ truyền động): Kiểm tra ống khí nén và các phụ kiện xem có bị rò rỉ không.
BÁO ĐỘNG 2 (Dòng tín hiệu đặt ngoài phạm vi): Kiểm tra nguồn tín hiệu đầu vào và dây nối.
Các mẫu thay thế
Spirax Sarco SP7 là một nền tảng bộ định vị thông minh thế hệ hiện tại. Bộ định vị thông minh SP8 là tùy chọn cấp tiếp theo từ cùng dòng sản phẩm, cung cấp chẩn đoán van nâng cao với xu hướng dữ liệu dài hạn để đánh giá hiệu suất van hiện tại so với van điều khiển mới. Đối với các cài đặt cũ, SP7 đóng vai trò là bản nâng cấp từ các bộ định vị dòng Spirax Sarco EP5/EP6 cũ hơn và các bộ định vị chỉ dùng khí nén. Đối với các lựa chọn thay thế từ các nhà cung cấp khác, hãy xác minh kiểu lắp đặt bộ truyền động, phạm vi hành trình và giao thức truyền thông trước khi đặt hàng.
