Bộ định vị van điện khí áp Fisher 3720 4-20mA cho van điều khiển

Tổng quan sản phẩm

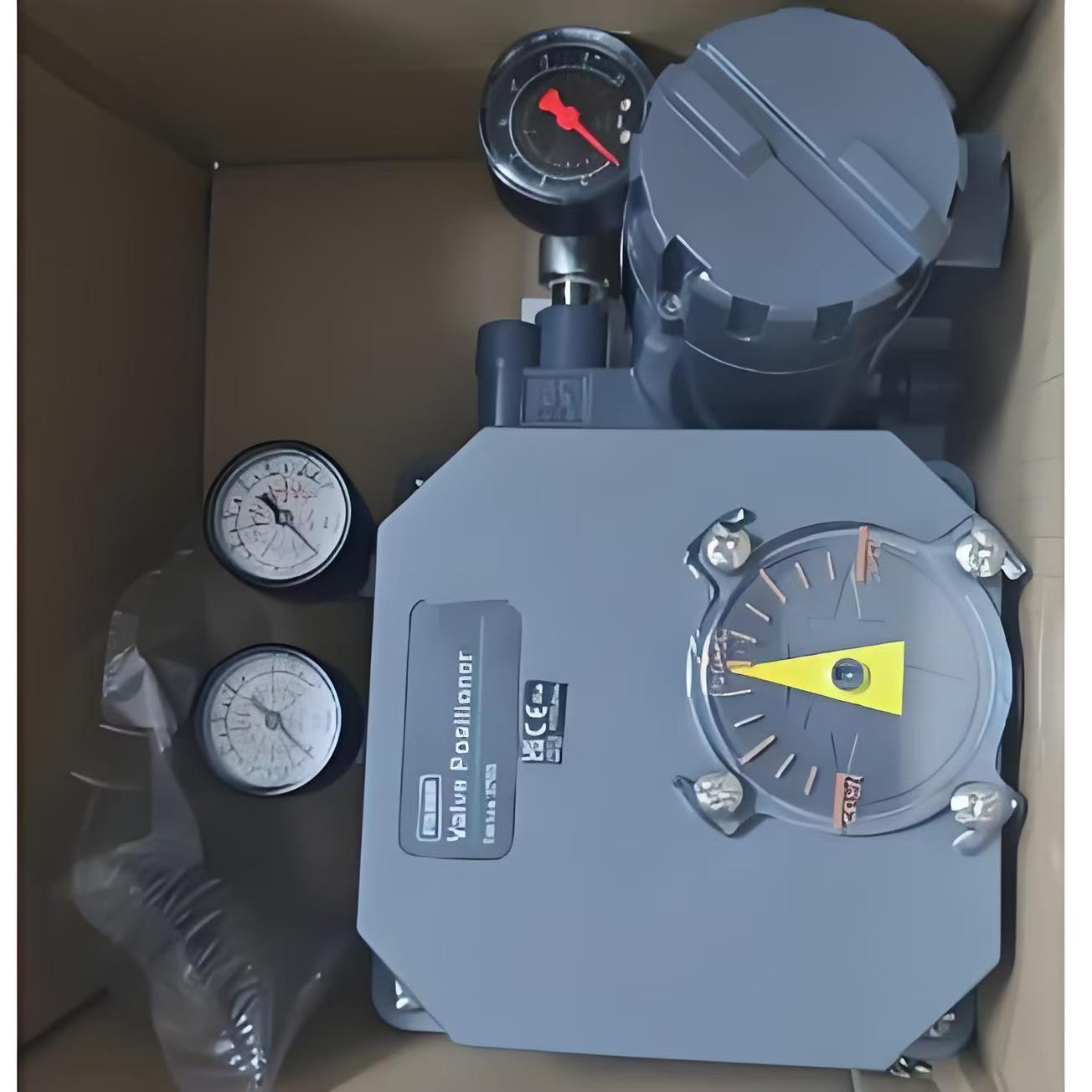

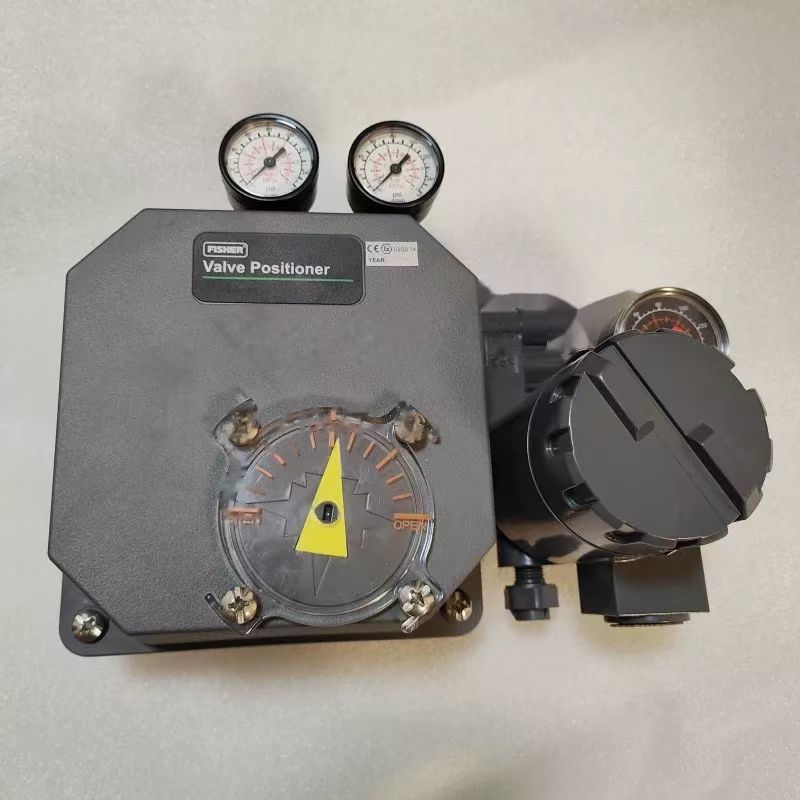

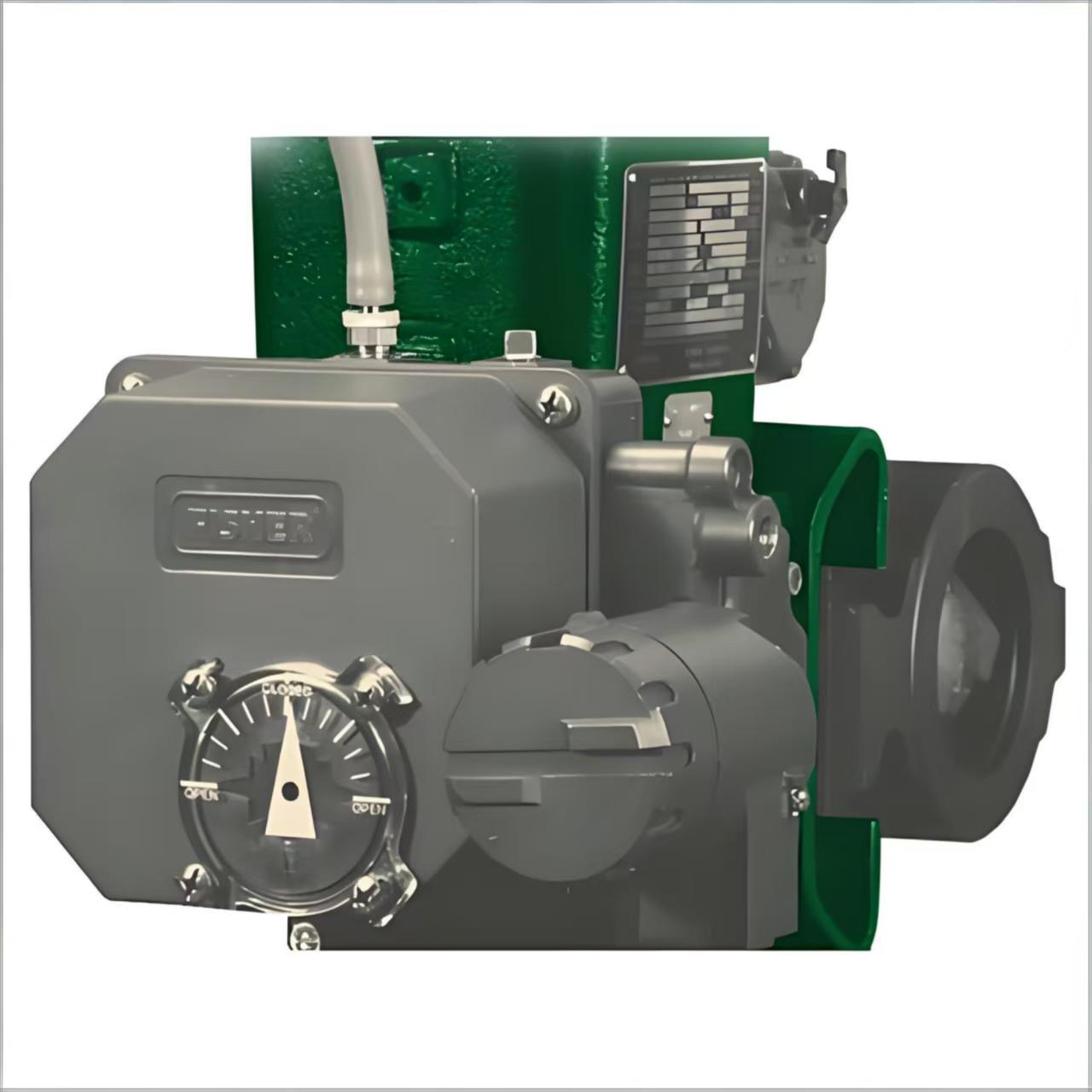

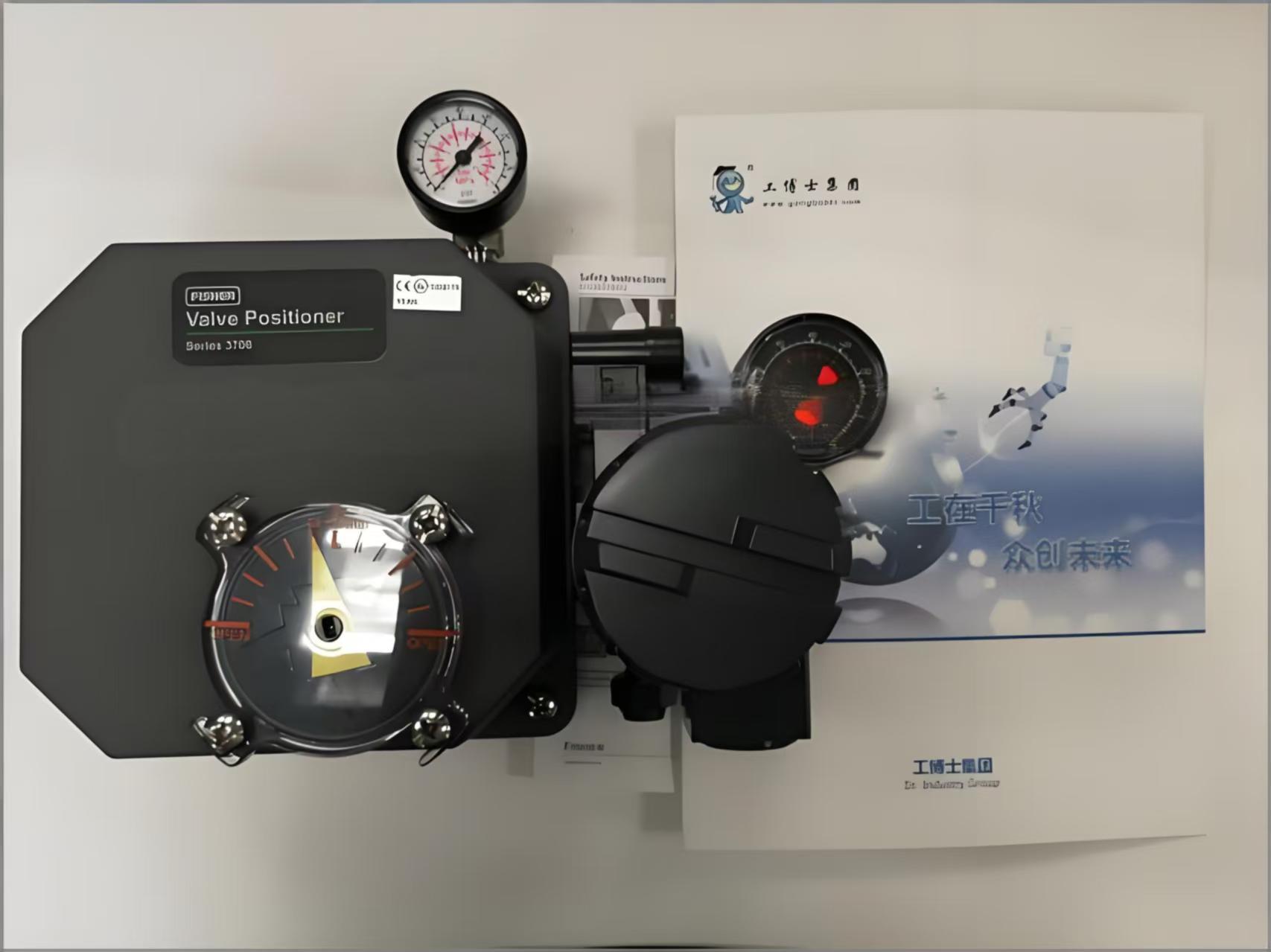

Fisher 3720 là bộ định vị van điện-khí nén được thiết kế để sử dụng với bộ truyền động quay dạng màng hoặc dạng piston. Nó bao gồm bộ định vị khí nén 3710 kết hợp với bộ chuyển đổi điện-khí nén 3722. Bộ chuyển đổi nhận tín hiệu đầu vào 4-20 mA DC và tạo ra đầu ra khí nén tỷ lệ (0,2 đến 1,0 bar / 3 đến 15 psig) để điều khiển tầng định vị khí nén.

3720 có thể được sử dụng trong cấu hình tác động đơn hoặc tác động kép. Chế độ tác động có thể được chuyển đổi giữa trực tiếp và đảo ngược tại hiện trường. Việc điều chỉnh điểm 0 và phạm vi được thực hiện bằng tay mà không cần dụng cụ. Cấu trúc mô-đun cho phép bộ định vị khí nén 3710 được chuyển đổi thành bộ điện-khí nén 3720 bằng cách thêm bộ chuyển đổi 3722.

Bộ định vị sử dụng công nghệ van cuộn đã được chứng minh tại hiện trường cho hoạt động chính xác, phản ứng nhanh với tuổi thọ chu kỳ cao. Nó chịu được rung động nghiêm trọng của nhà máy. Vỏ, các bộ phận và vật liệu gioăng được lựa chọn cho môi trường khắc nghiệt, với các bộ phận đúc hợp kim nhôm ít đồng để chống ăn mòn. Khí xả của bộ định vị làm sạch các bộ phận bên trong. Với các vòng O-ring EPDM và màng bộ phận đầu vào, 3720 có thể được sử dụng trong các ứng dụng nhiệt độ thấp và nhiệt độ cao, cũng như trong chế biến thực phẩm và đồ uống, dược phẩm và thuốc lá, nơi yêu cầu vật liệu đặc biệt.

Thông số kỹ thuật

Ngành ứng dụng

Fisher 3720 được sử dụng trong kiểm soát quy trình công nghiệp nói chung, bao gồm chế biến hóa chất, sản xuất điện, bột giấy và giấy, và các ngành công nghiệp khác yêu cầu định vị van quay đáng tin cậy. Với các vòng đệm EPDM, nó cũng có thể phục vụ các ứng dụng chế biến thực phẩm và đồ uống, dược phẩm và thuốc lá. Nó phù hợp cho cả bộ truyền động quay tác động đơn và tác động kép.

Các sự cố thường gặp

• Không có tín hiệu đầu ra khi có tín hiệu đầu vào: Kiểm tra vòi phun bị tắc. Làm sạch vòi phun. Kiểm tra áp suất cung cấp khí.

• Áp suất đầu ra chậm hoặc bất thường: Kiểm tra áp suất cung cấp nằm trong thông số kỹ thuật. Kiểm tra bộ khuếch đại khí nén và cụm vòi phun/cánh gạt.

• Phản hồi tuyến tính kém: Kiểm tra điều chỉnh lò xo điểm 0. Lò xo điểm 0 có phạm vi làm việc tuyến tính hạn chế. Kiểm tra vị trí cơ cấu điều chỉnh phạm vi.

• Bộ định vị không phản hồi: Xác minh áp suất cung cấp và các kết nối khí nén. Kiểm tra xem bộ chuyển đổi có nhận tín hiệu 4-20 mA hay không.

• Rò rỉ khí: Kiểm tra các vòng O-ring, gioăng và màng ngăn xem có bị mòn không. Thay thế khi cần thiết.

Các mẫu thay thế

Fisher 3720 là một nền tảng bộ định vị điện-khí nén trưởng thành. Đối với giao tiếp kỹ thuật số hiện đại và chẩn đoán nâng cao, bộ điều khiển van kỹ thuật số Fisher DVC6200 hoặc DVC2000 là các lựa chọn thay thế thế hệ hiện tại. Đối với các cài đặt cũ, 3720 đóng vai trò là bộ thay thế trực tiếp cho bộ định vị khí nén 3710 khi yêu cầu đầu vào điện. Đối với các lựa chọn thay thế của nhà cung cấp khác, hãy xác minh khả năng tương thích của bộ truyền động, phạm vi di chuyển và tín hiệu đầu vào trước khi đặt hàng.
