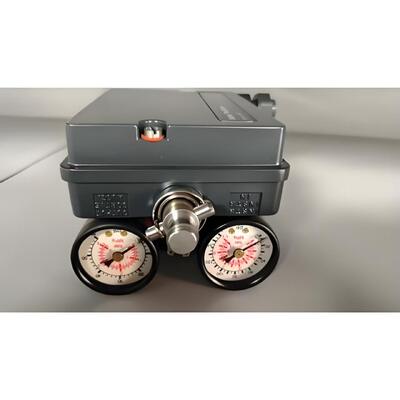

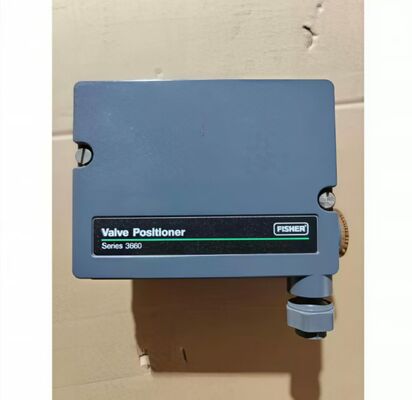

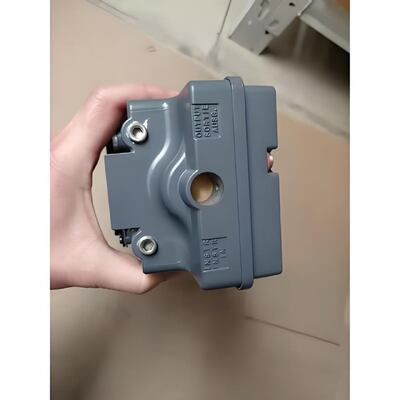

Bộ định vị van điện-khí nén Fisher dòng 3661 với đầu vào tương tự 4-20mA, tác động đơn, áp suất đầu ra tối đa 90 psi

Tổng quan sản phẩm

Fisher 3661 là bộ định vị van điện-khí nén tác động đơn, được thiết kế để sử dụng với nhiều bộ truyền động trên van trượt cho các ứng dụng điều chỉnh lưu lượng. Nó cung cấp vị trí van tỷ lệ với tín hiệu đầu vào DC milliampere tiêu chuẩn nhận được từ thiết bị điều khiển.

Thiết kế bộ định vị cung cấp thiết bị đo chính xác, phản ứng nhanh, có khả năng chống rung của hầu hết các môi trường nhà máy. Mức tiêu thụ khí nén ở trạng thái ổn định thấp góp phần vào hoạt động hiệu quả. Các điều chỉnh độ lợi và độ giảm chấn dễ dàng tinh chỉnh độ ổn định của bộ định vị theo yêu cầu ứng dụng cụ thể.

3661 chấp nhận tín hiệu đầu vào DC milliampere tiêu chuẩn từ thiết bị điều khiển và cung cấp khả năng chia dải cùng với điều chỉnh điểm không và phạm vi. Hầu hết các bộ phận cho bộ định vị 3661 có thể thay thế cho nhau, yêu cầu ít phụ tùng thay thế hơn để hỗ trợ các bộ định vị này. Vỏ và nắp được thiết kế để chịu được rung động cơ học và xử lý thô bạo. Các điều chỉnh điểm không và phạm vi có thể được thực hiện khi có nắp đậy.

Bộ định vị được sử dụng với các bộ truyền động Fisher 657, 667, 1250, 1250R, 3024S và GX. Nó cũng có thể được lắp trên bộ truyền động Baumann.

Thông số kỹ thuật

Ngành ứng dụng

Fisher 3661 được sử dụng trong các ngành hóa dầu, sản xuất điện, xử lý nước, giấy, thực phẩm và đồ uống. Nó phù hợp cho các ứng dụng điều chỉnh lưu lượng trên van trượt.

Các vấn đề thường gặp

• Không có tín hiệu đầu ra khi có đầu vào: Kiểm tra vòi phun bị tắc. Làm sạch vòi phun. Kiểm tra áp suất cung cấp khí nén.

• Áp suất đầu ra chậm hoặc bất thường: Kiểm tra áp suất cung cấp nằm trong thông số kỹ thuật. Kiểm tra bộ khuếch đại khí nén và cụm vòi phun/cánh gạt.

• Phản hồi tuyến tính kém: Kiểm tra điều chỉnh lò xo điểm không. Kiểm tra vị trí cơ cấu điều chỉnh phạm vi.

• Bộ định vị không phản hồi: Xác minh áp suất cung cấp và các kết nối khí nén. Kiểm tra xem bộ chuyển đổi có nhận tín hiệu 4-20 mA hay không.

• Rò rỉ khí nén: Kiểm tra các vòng đệm O-ring, gioăng và màng ngăn có bị mòn không. Thay thế khi cần thiết.

Các mẫu thay thế

Fisher 3661 là một nền tảng bộ định vị điện-khí nén trưởng thành. Đối với giao tiếp kỹ thuật số hiện đại và chẩn đoán nâng cao, các bộ điều khiển van kỹ thuật số Fisher DVC6200 hoặc DVC2000 là các giải pháp thay thế thế hệ hiện tại. Đối với các cài đặt cũ, 3661 đóng vai trò là đối tác điện-khí nén của bộ định vị khí nén 3660. Đối với các giải pháp thay thế của các nhà cung cấp khác, hãy xác minh khả năng tương thích của việc lắp đặt bộ truyền động, phạm vi di chuyển và tín hiệu đầu vào trước khi đặt hàng.
