Tổng quan sản phẩm

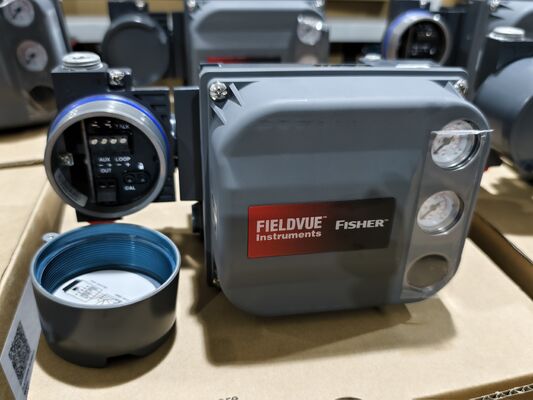

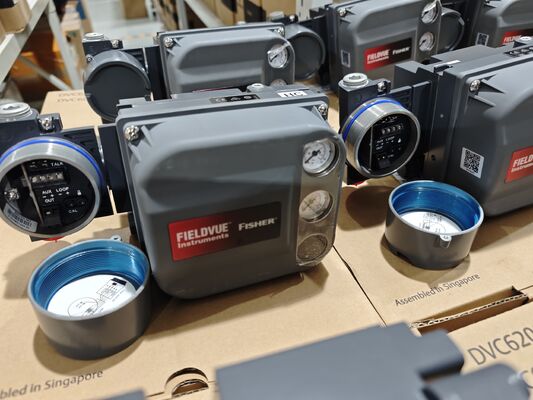

Fisher DVC6200 là một bộ điều khiển van kỹ thuật số giao tiếp thông qua giao thức HART. Nó lấy một tín hiệu 4-20 mA hai dây và chuyển đổi nó thành một đầu ra áp suất khí để điều khiển bộ điều khiển van.Các đơn vị được thiết kế như là một thay thế drop-in cho positioners tương tự trên hầu hết các thiết bị điều khiển khí nénMột hệ thống phản hồi vị trí không tiếp xúc, không liên kết loại bỏ tất cả các bộ phận chà xát, kéo dài đáng kể tuổi thọ chu kỳ.và không khí thực vật hung hăng.
Thông số kỹ thuật
| Parameter | Thông số kỹ thuật |
|---|---|
| Thương hiệu | Fisher |
| Giao thức thông tin | 4-20 mA HART |
| Tín hiệu đầu vào | Điện |
| Giao diện dữ liệu | Có dây |
| Chẩn đoán | Vâng. |
| Áp suất đầu ra tối đa | 145 psig |
| Loại lắp đặt | Thêm tích hợp |
| Nhiệt độ hoạt động | Nhiệt độ chuẩn, nhiệt độ cao |
| Điều khiển vị trí | Điều khiển áp lực, bật/tắt |
| Nguồn năng lượng | Địa phương |
| Kiểm soát quy trình | Dòng chảy, áp suất, nhiệt độ, mức độ |
| Phương tiện cung cấp | Không khí, khí tự nhiên, nitơ |
| Phân loại khu vực | Chống nổ, an toàn nội tại, FISCO, loại N, chống cháy, không cháy cho FM |
| Giấy chứng nhận | CSA, FM, ATEX, IECEx, CUTR, Peso, KGS, INMETRO, NEPSI, TIIS, Chứng nhận khí tự nhiên, Thiết bị một con dấu; Chứng nhận hàng hải: Lloyd's Register, Bureau Veritas, DNV, ABS |
| Khả năng tương thích thiết bị điều khiển (đường thẳng) | Máy điều khiển tuyến tính trục trượt với đường đi định số giữa 6,35 mm / 0,25 in. và 606 mm / 23,375 in. |
| Khả năng tương thích thiết bị điều khiển (chuyển) | Máy truyền động xoay vòng một phần tư với đường di chuyển số từ 45° đến 180° |
| Vật liệu nhà ở | A03600 hợp kim nhôm đồng thấp (tiêu chuẩn); thép không gỉ (tùy chọn) |
| Elastomer | Nitrile (tiêu chuẩn); Fluorosilicone (nhiệt độ cực) |
| Trọng lượng (DVC6200 nhôm) | 3.5 kg / 7.7 lbs |
| Trọng lượng (DVC6200 thép không gỉ) | 8.6 kg / 19 lbs |
| Trọng lượng (DVC6205) | 4.1 kg / 9 lbs |
| Trọng lượng (DVC6215) | 1.4 kg / 3.1 lbs |
| Điện áp đầu cuối tối thiểu | 9.5 VDC cho điều khiển tương tự; 10 VDC cho truyền thông HART |
Ngành công nghiệp ứng dụng
DVC6200 được áp dụng rộng rãi trong lọc dầu, hóa chất, hạt nhân, dầu khí, sản xuất điện, bột giấy và giấy, thực phẩm và đồ uống, nước và nước thải, dược phẩm và kim loại và khai thác mỏ.Nó xử lý dòng chảy., áp suất, nhiệt độ, và các vòng kiểm soát mức độ.
Những vấn đề phổ biến

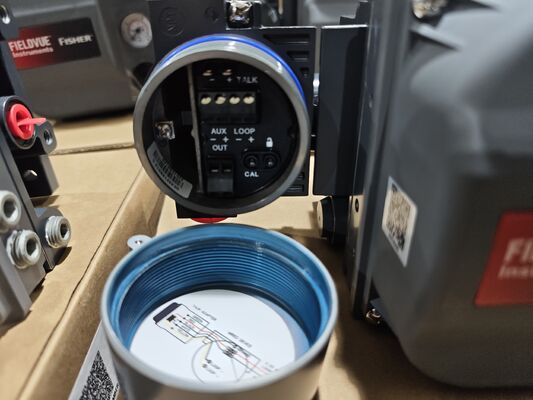

Không có thông tin liên lạc: kiểm tra nguồn điện, điện áp đầu cuối (932 VDC) và dây trên bảng dây in.
van không hoàn toàn đập: kiểm tra ống khí và áp suất cung cấp; xác nhận khối chức năng ở chế độ chính xác.
Khả năng chuyển đổi I / P không phù hợp với thông số kỹ thuật: có thể có dấu ấn cơ sở mô-đun, rơ-lê hoặc bộ điều chỉnh 67CFR bị lỗi.
Các mô hình thay thế
DVC6200 là một nâng cấp phổ biến từ DVC2000. Đối với các thương hiệu khác, hãy xác nhận khả năng gắn, di chuyển và tương thích giao thức trước khi đặt hàng.
